旋转轴CNC坐标轴和旋转轴简介

     数控机床的坐标轴和方向的命名制订了统一的标准，规定直线进给运动的坐标轴用X，Y，Z表示，常称基本坐标轴。

2）旋转轴

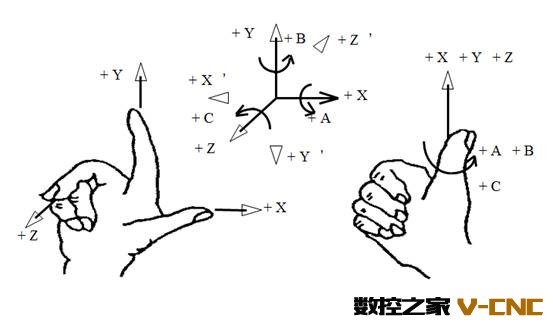

      围绕X，Y，Z轴旋转的圆周进给坐标轴分别用A，B，C表示，根据右手螺旋定则，如图1所示，以大姆指指向+X，+Y，+Z方向，则食指、中指等的指向是圆周进给运动的+A，+B，+C方向。

基本轴与旋转轴的方向：

       +X =-X′, +Y =-Y′, +Z =-Z′，

       +A =-A′, +B =-B′, +C =-C′

       同样两者运动的负方向也彼此相反。
