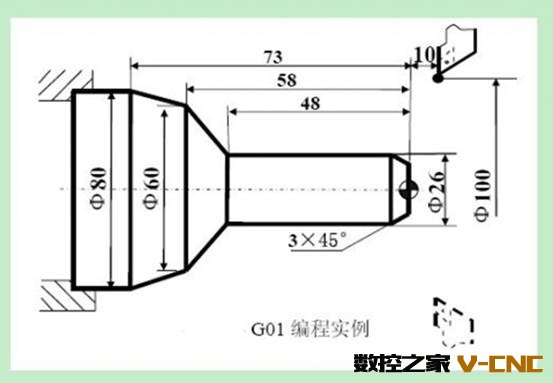

G01直线插补指令编程 如下图 所示
安装装仿形工件
请设置安装装仿形工件,各点坐标参考如下(X向余量4mm)
|
坐标点 |
X(直径) |
Z |
|
A |
0 |
0 |
|
B |
30 |
0 |
|
C |
30 |
-48 |
|
D |
64 |
-58 |
|
E |
84 |
-73 |
|
F |
84 |
-150 |
|
|
0 |
-150 |
FUNAC数控车编程如下:
O9001
N10 G50 X100 Z10 （设立坐标系，定义对刀点的位置）
N20 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处）
N30 G01 U10 W-5 G98 F120 （倒3×45°角）
N40 Z-48 （加工Φ26 外圆）
N50 U34 W-10 （切第一段锥）
N60 U20 Z-73 （切第二段锥）
N70 X90 （退刀）
N80 G00 X100 Z10 （回对刀点）
N90 M05 （主轴停）
N100 M30 （主程序结束并复位）
////////////////////////////////////////////////////////////////////////////////////////
华中数控车床编程如下:
%9001
N10 G92 X100 Z10 （设立坐标系，定义对刀点的位置）
N20 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处）
N30 G01 U10 W-5 F300 （倒3×45°角）
N40 Z-48 （加工Φ26 外圆）
N50 U34 W-10 （切第一段锥）
N60 U20 Z-73 （切第二段锥）
N70 X90 （退刀）
N80 G00 X100 Z10 （回对刀点）
N90 M05 （主轴停）
N100 M30 （主程序结束并复位）
