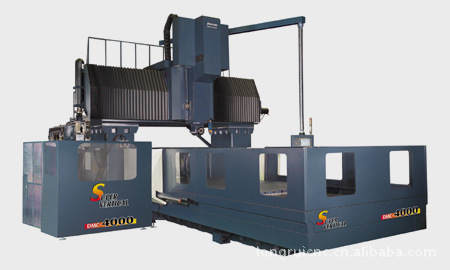

| 本系列大型龍門加工中心機的主要結構在研發過程中，皆經過電腦進行結構有限元素分析(FEA)的模擬，不斷確認、改善開發過程中設計上的問題，以求達到精益求DMC-40002800x800 / DMC-40002800x1066 / DMC-40002800-R2 / DMC-40002800+5F
| 項目 / 型號 | DMC-40002800x800 | DMC-40002800x1066 | DMC-40002800-R2 | DMC-40002800+5F | | AC4 | AC5 | | 雙柱間距 (mm) | 2800 (110.2") | | 工作台尺寸(mm) | 4200 x 2200 (165.3" x 86.6") | | X 軸行程 (mm) | 4000 (157.4") | | Y 軸行程 (mm) | 2800 (110.2") | 3600 (141.7") | | Z 軸行程 (mm) | 800 (31.5") | 1066 (42") | 1066 (42") | 1066 (42") | | 主軸鼻端至工作台距離 (mm) | 150~950 (5.9"~37.4") | 150~1216 (5.9"~47.9") | 150~1216 (5.9"~47.9") | 300~1366 (11.8"~53.7") | | 主軸錐度 | BT-50 / CAT-50 | AC41:N40
AC42:HSK A63 | AC51:N50
AC52:HSK A100 | BT-50 / CAT-50 | | 主軸直徑 (mm) | Ø90 (Ø3.5") | - | Ø90 (Ø3.5") | | 主軸轉速 (rpm) | 6000 高低檔 | 50 ~20000 | 50~10000 | 10~6000 (立式)
10~2000 (臥式) | | 主軸馬達 (kW) | 22 / 26 | 21 / 24 | 31 / 40 | 22 / 26 | | X-Y-Z 快速進給 (m / min) | 12~12~10 | 12~12~10 | | X-Y-Z 切削進給 (mm / min) | 1-10000 | 1-10000 | | 自動換刀系統 | 相鄰刀最大
刀具直徑 (mm) | Ø125 m (Ø4.9") | Ø75 (Ø3") | Ø125 (Ø4.9") | Ø125 (Ø4.9") | | 儲刀數 | 40支刀 標準 (60, 80, 120 選配) | 40支刀 標準 (60, 80, 120 選配)
立臥式 換刀 | | 最大直徑 (mm) | Ø200 (Ø7.8") | Ø100 (3.9") | Ø200 (Ø7.8") | | 最大刀長 (mm) | 400 (15.7") | 320 (12.6") | 400 (15.7") | | 最大刀重 (kg) | 20 (44 lb) | 10 (22 lb) | 20 (44 lb) | | 刀具選擇模式 | 雙向任意，最短距離選刀 | | 工作台荷重 (kg) | 20000 (44000 lb) | 20000 (44000 lb) | 20000 ( 44000 lb) | | 機器尺寸 | 長 (mm) | 10900 (429") | 10900 (429") | 10900 (429") | | 寬 (mm) | 5680 (223.6") | 6500 (256") | 7400 (291.3") | | 高 (mm) | 4550 (180") | 4850 (191") | 6280 (247.2") | 6500 (256") | 5800 (228.3") | | 機台重量 (kg ) | 64200
(141400 lb) | 66200
(145800 lb) | 71000
(156400 lb) | 74000
(162800 lb) | 74000
(162800 lb) |
| 機器規格變更時，恕不另行通知。以上表列所有規格以發那科控制系統為準。 |
| 標準附件 | 特殊附件 | 切削冷卻裝置主軸吹氣裝置熱交換機兩組螺旋式排屑機一組履帶式排屑機操作箱工具，工具箱和操作手冊剛性攻牙主軸冷卻機發那科控制器 0iMD | 刀具量測系統 (Renishaw TS-27R or BULM NT-A2 / NT-A3)中空刀具高壓中央出水系統60,80,120 支刀工件量測系統 (Renishaw OMP-60 or BULM TC-50)Z 軸行程 1066mm五面頭2軸數值控制銑削頭90度銑削頭萬向銑削頭雙主軸圖像式對話軟體 i/0i (0iMD) ; 圖像式對話軟體 i (31iMB) |
精、穩定的產品品質，提供傲視同業之高剛性及高精度的機器。 |
