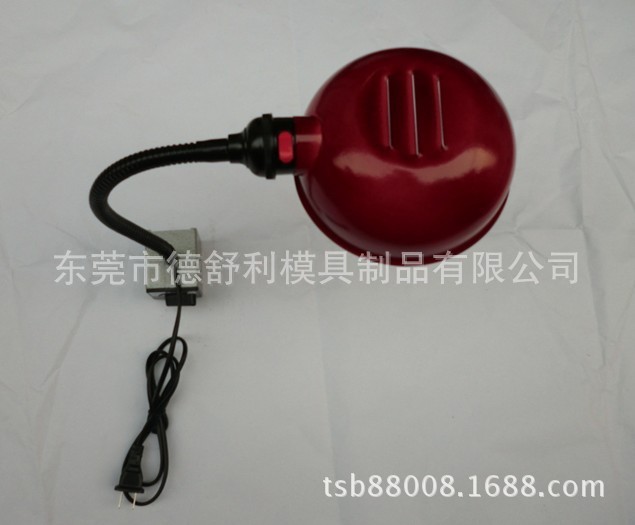

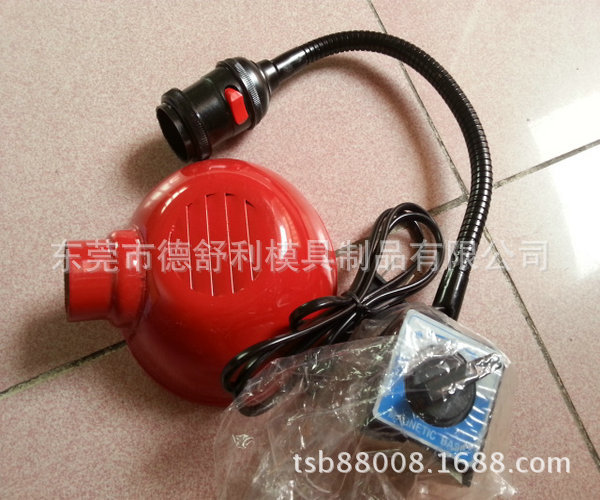

超低价供应 带磁性台灯

　　　　220V电源电压经变压器T降压后输出12V的交流电压，经二极管VD1～VD4整流、电容C1滤波后，由可调稳压集成块LM317稳压，输出稳定的可调电压供白色发光管LED1~LEDl5使用。为了能使灯光可调，这里由三极管VT和电位器RP1等元件组成输出电压调节电路。用三极管作调节元件是由于带开关绝缘性能好、阻值又低的电位器难于找到，只能使用一般调光台灯的电位器，阻抗在500kΩ左右，所以无法对电压直接进行调节，故使用了三极管。调节电压方法是：由于通过电阻R1和三极管集电极的电流为5mA恒定不变，这样三极管VT的集一射极电压可通过调节偏流电阻来改变。当电位器RP1的阻值调小时，偏流变大，集．射极电压变小，输出电压也变小；反之，集一射极电压变大，输出电压也变大。这样通过调节可以使输出电压在8～10V之间变化，实现对发光管的亮度调节。发光管由三只串联为一组，五组并联制成。由于白色发光管最大工作电压在3.5V，三只发光管串联为10.5V，考虑到每只发光管工作电压略有不同，故稳压电源输出电压取10V。
