深远模具标准件，专业生产销售五金高速冲压模具专用TRP外导柱组件，SRP导柱组件，配塑套，钢套，铜套，铝合金套 ，另有单个的外导柱零配件，如珠套类，弹簧，压盖等配件销信售，导柱，导套，等高套，冲针，浮升销， 十字销等等

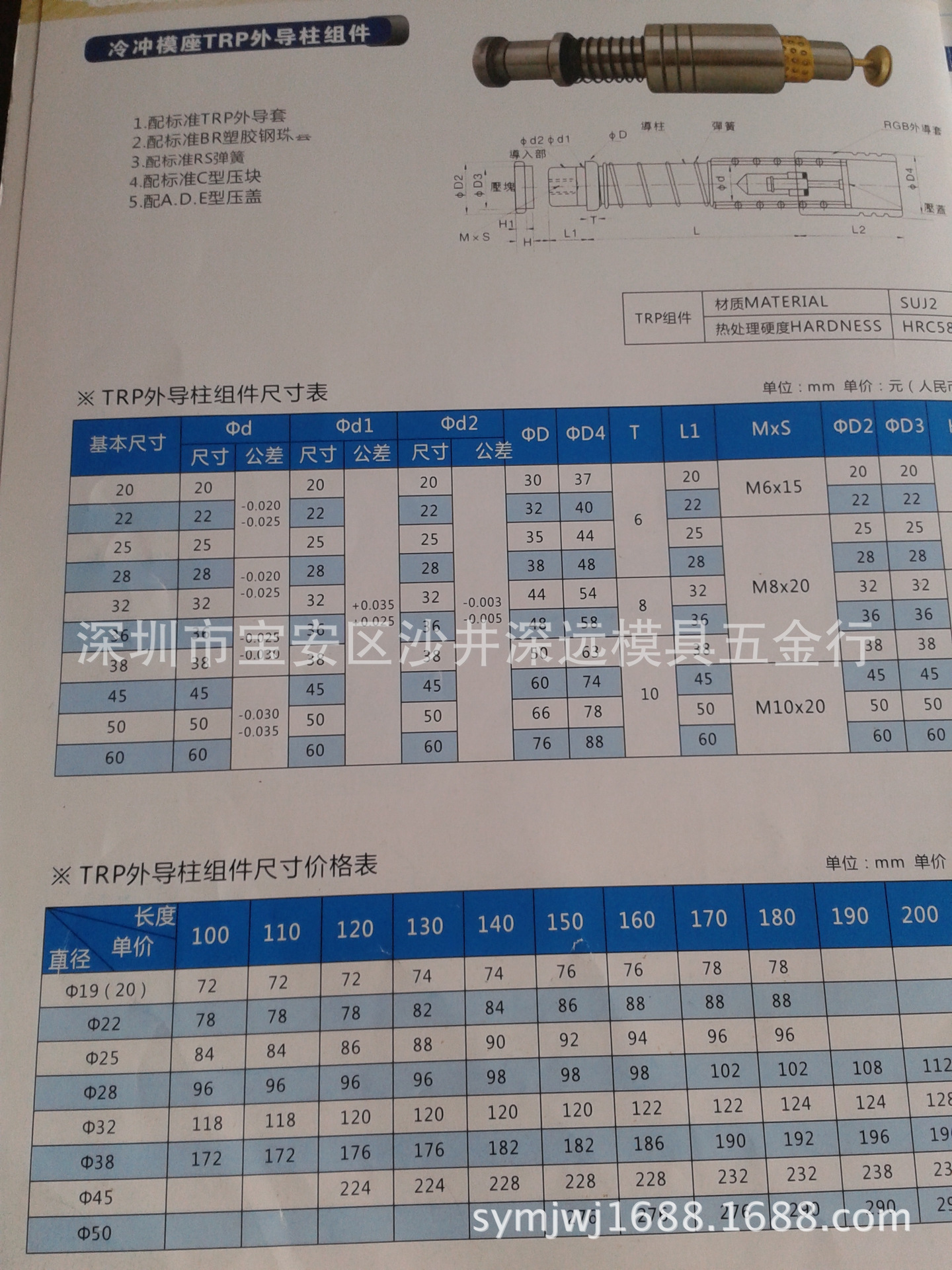

TRP外导柱组件尺寸表
基本尺寸 | Фd | Фd1 | Фd2 | ФD | ФD4 | T | L1 | MXS | ФD2 | ФD3 | H | H1 | |||
尺寸 | 公差 | 尺寸 | 公差 | 尺寸 | 公差 | ||||||||||
20 | 20 | -0.020 -0.025 | 20 | +0.035 +0.025 | 20 | -0.03 -0.05 | 30 | 37 | 6 | 15 | M6X15 | 28 | 19 | 12 | 6 |
22 | 22 | 22 | 22 | 32 | 40 | 30 | 21 | ||||||||
25 | 25 | 25 | 25 | 35 | 44 | 18 | M8X20 | 35 | 24 | 14 | 7 | ||||
28 | 28 | -0.020 -0.025 | 28 | 28 | 38 | 48 | 20 | 36 | 27 | ||||||
32 | 32 | 32 | 32 | 44 | 54 | 8 | 23 | 40 | 31 | 16 | 8 | ||||
36 | 36 | -0.025 -0.030 | 36 | 36 | 48 | 58 | 27 | 44 | 35 | ||||||
38 | 38 | 38 | 38 | 50 | 63 | 10 | 46 | 37 | |||||||
45 | 45 | 45 | 45 | 60 | 74 | 32 | M1020 | 53 | 44 | ||||||
50 | 50 | -0.030 -0.035 | 50 | 50 | 66 | 78 | 38 | 58 | 49 | 18 | 9 | ||||
60 | 60 | 60 | 60 | 76 | 88 | 68 | 59 | ||||||||
热处理硬度 | HRC58 °以上 | 例如 | TRP组件 25 X 150－10 |
导柱、导套，外导柱组件包括SRP、SGP、TRP等,可按MISUMI或FUDEBA标准订做。精度高，耐磨性好，配合盈合度好！
材质SUJ2，硬度62（+-2）HRC，导柱、导套采用来自日本牌号SUJ2现成的管料，表面硬度有HRC58、HRC60°±2°且均匀，内外径精密度保证±0.002mm，有TRP、SRP、TGP、SGP几种规格！
还可根据客户图纸订做非标件！
