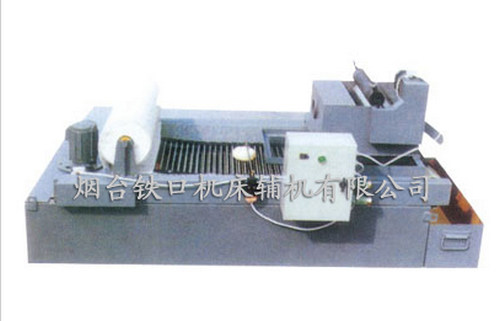

纸袋过滤机是一种连续运转的固、液分离设备，一般由机架、系列辊筒、驱动装置、滤带纠偏装置、滤带张紧装置、滤带冲洗装置、排液装置、卸料装置、滤带等主要功能部件构成。
1、机架是由型钢焊接而成的，对各部件起到连接和支撑的作用，因此机架要求有足够的强度和刚度，并具有耐腐蚀能力，能够适应不同工作环境的需要。
2、系列辊筒由不同直径或型式的辊筒组成，从功能上分为驱动辊、纠偏辊、导向辊、压榨辊等几类。驱动辊和纠偏辊表面需要衬橡胶增加摩擦力，来满足驱动和纠偏的受力要求。
3、驱动装置由减速箱及变速系统构成。由于物料种类差别较大，所以要求纸袋过滤机的滤带运行速度能够在一个较宽的速度范围内变化。一般情况下，纸带过滤机的滤带速度采用机械无级变速或变频变速的方法。
