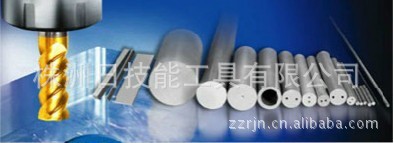

硬质合金圆棒，规格有ф4ф5ф6ф8ф9ф10-ф30，尺寸均匀，用于制作整体硬质合金钻头。使用超细颗粒碳化钨生产，使用寿命长，硬度高，耐磨性好！另有中间带孔为1.0的圆棒。
圆棒产品型号：
单直孔硬质合金圆棒 | |||
型号 | 外径公差 | 孔径公差 | 长度公差 |
Φ(4~8)×330 | 0.5 | Φ1.0~Φ1.5 | 5 |
0.2 | |||
Φ(10~16)×330 | 0.6 | Φ1.5~Φ3.0 | 5 |

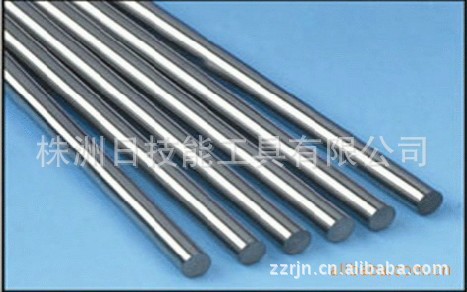

硬质合金实心圆棒 | ||||
型号 | 直径mm | 长度mm | ||
D | 公差 | L | 公差 | |
Φ(1.0~12.0)×330 | Φ1.0~Φ12.0 | 0.45 | 330 | 5 |
0.2 | 0 | |||
Φ(12.5~20.0)×330 | Φ12.5~Φ20.0 | 0.6 | 330 | 5 |
双直孔硬质合金圆棒 | ||||||||||
型号 | 外径公差 | 孔径公差 | 孔间轴 | 孔偏离 | 长度公差 | |||||
TK | 公差 | |||||||||
Φ(4.2~10.3)×330 | 0.3 | Φ0.8~Φ1.4 | 3~5 | 0 | 0.15~0.2 | 5 | ||||
0 | -0.3 | 0 | ||||||||
Φ(11.3~16.3)×330 | 0.4 | Φ1.75~Φ2.0 | 6~8 | 0 | 0.28-0.4 | 5 | ||||
0 | -0.5 | 0 | ||||||||
30°双螺旋孔硬质合金圆棒 | |||||||||||||
型号 | 外径 | 孔径公差 | 孔间距 | 空偏离 | 螺旋角 | ||||||||
公差 | D | 公差 | TK | 公差 | 种类 | 公差 | |||||||
Φ(6.3~8.8)×330 | 0.3 | Φ1.0 | ±0.13 | 2.6~4.5 | 0 | 0.15 | A:15° | ±0.5° | |||||
Φ(9.3~12.3)×330 | 0.35 | Φ1.4 | ±0.15 | -0.4 | 0.25 | B:30° | ±0.5° | ||||||
Φ(12.8~17.8)×330 | 0.4 | Φ1.7 | ±0.20 | 5.0~6.2 | 0 | 0.4 | C:40° | ±0.5° | |||||
Φ(18.3~20.3)×330 | 0 | Φ2.0 | ±0.25 | -0.6 | 0.5 | D:45° | ±0.5° | ||||||
"
