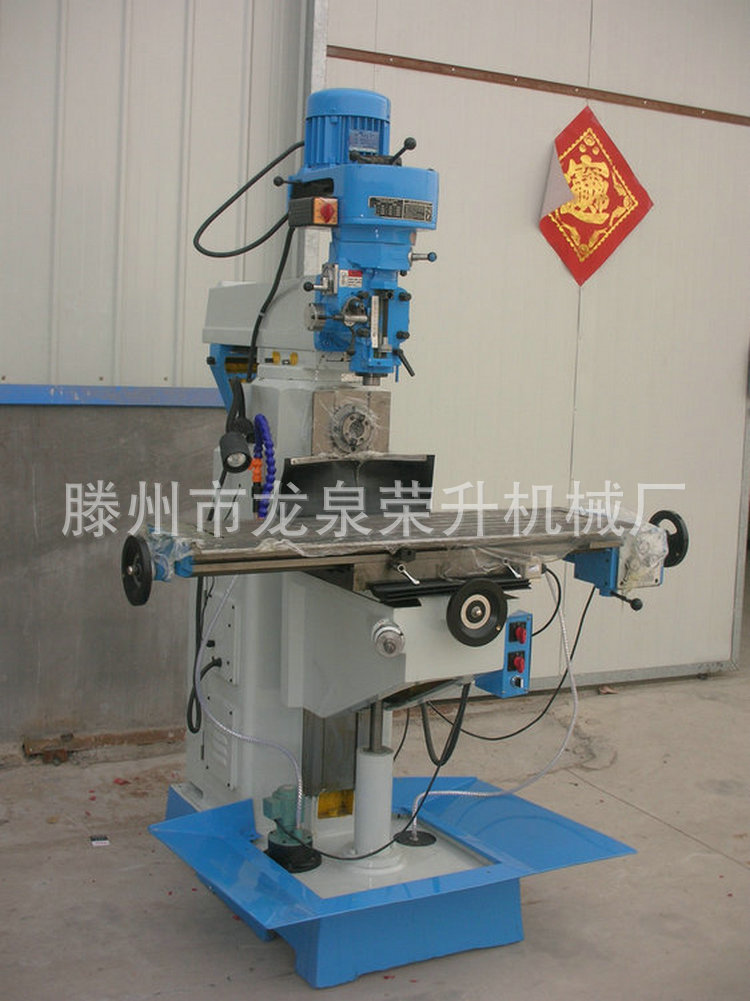

台湾高速铣头
立铣主轴自动进
铣头可±45°旋转
Taiwanhigh speed milling head
Vertical milling spindle auto-feeding
Headstock swivels±45°
主要结构特点 ●可实现立、卧铣两种加工功能。 ●3号炮塔铣头，主轴套筒具有自动、手动、手动微调等功能。 ●X、Y、Z三方向导轨副超音频淬火后磨削。 ●工作台X向机动进给。 |
主要技术参数
项目 | 单位 | 技术参数 |
主轴锥孔锥度 | R8 | |
立轴端面至工作台面距离 | mm | 140-500 |
卧轴中心至工作台面距离 | mm | 0-360 |
立轴中心至床身垂直导轨面距离 | mm | 120-480 |
主轴转速范围 | r/min | （16级）66-5440（立） （12级）40-1300（卧） |
主轴套筒行程 | mm | 127（立） |
主轴套筒自动进给量 | mm/ r | 0.04/0.08/0.15（3级） |
工作台尺寸 | mm | 1200×280 |
工作台行程（纵向/横向/垂向） | mm | 680/350/400 |
卧轴中心至悬梁平面距离 | mm | 175 |
工作台纵/横向机动进给速度 | mm/min | 12-370（8级）540（快） |
工作台T型槽数/宽度/间距 | mm | 3/14/63 |
主传动电动机功率 | kW | 2.2（立）；2.2（卧） |
工作台机动进给电动机功率 | W | 370 |
冷却泵电动机功率 | W | 40 |
机床净重/毛重 | kg | 1550/1500 |
外形尺寸 | mm | 1660×1340×2130 |
