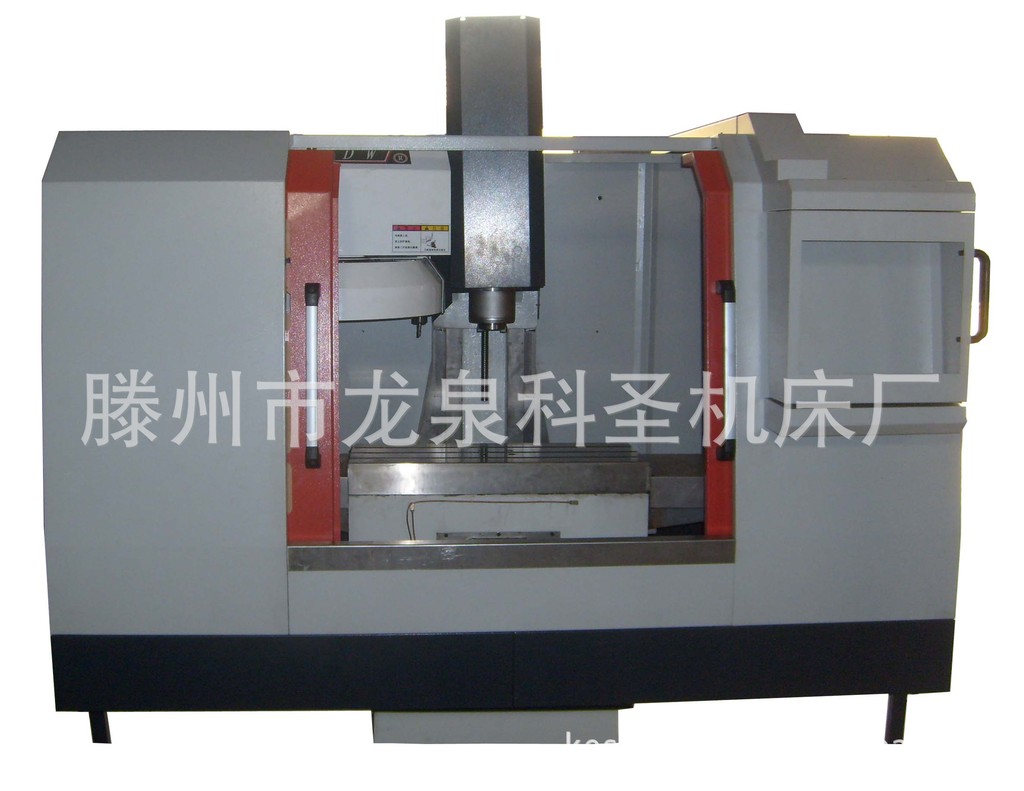

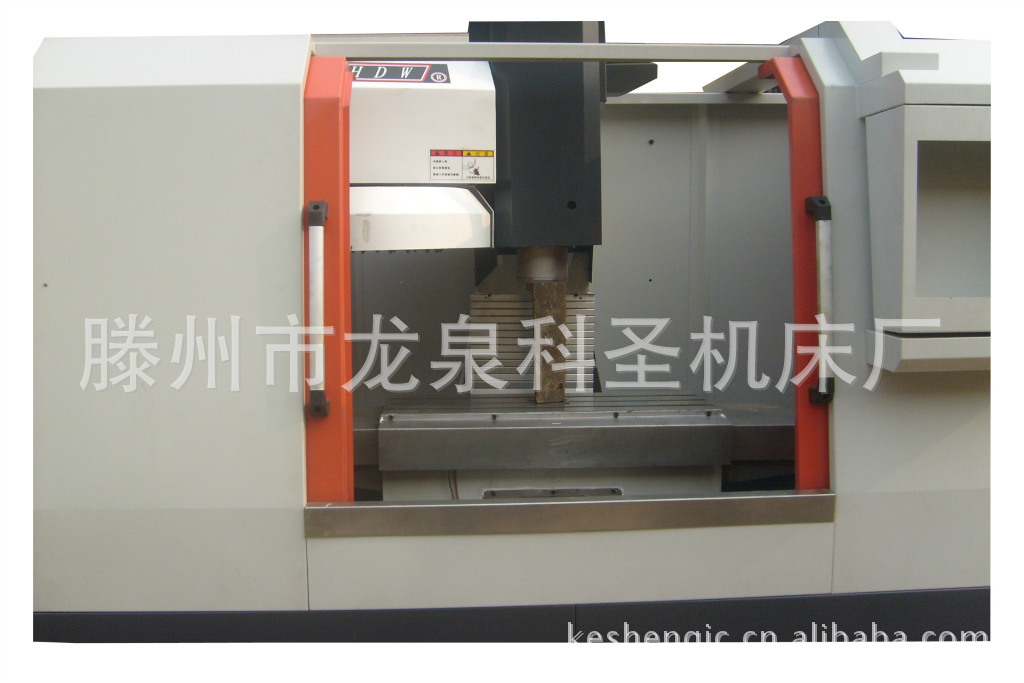

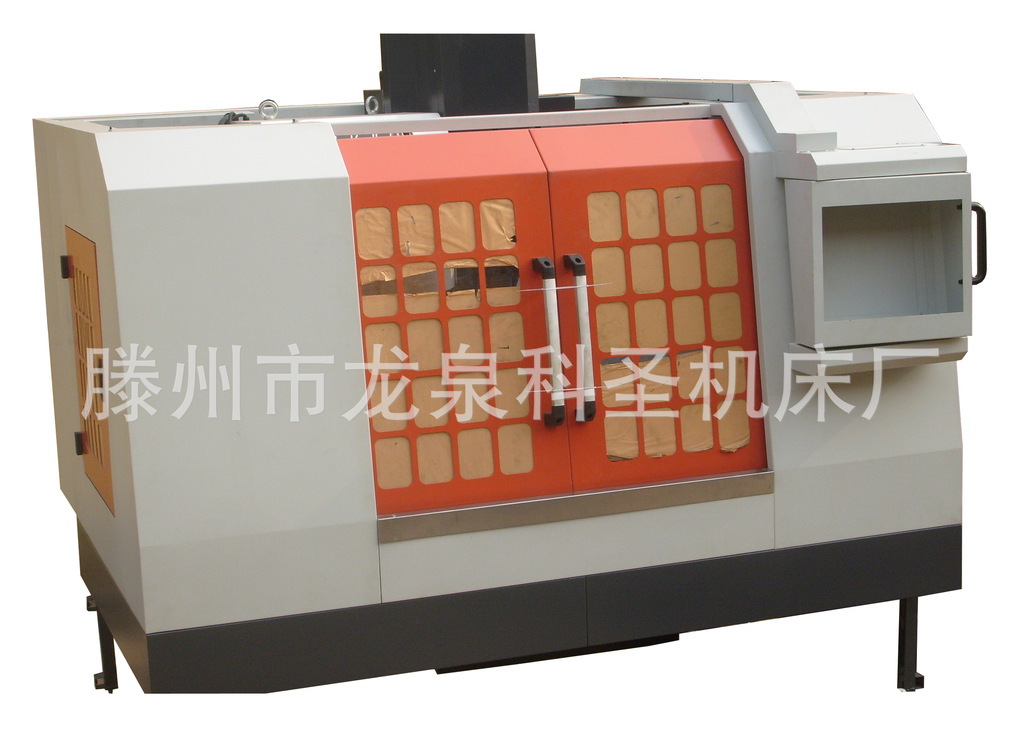

XH7130工中心光机配置清单 | ||||
序号 | 名称 | 生产厂家 | 数量 | 备注 |
序号 | 名称 | 主机上 | ||
1 | 主机 | 1 | 主机上 | |
2 | 主轴 | 科圣 | 1 | 主机上 |
3 | 滚珠丝杆 | 江苏启尖 | 3 | 主机上 |
4 | 轴承 | 哈尔滨 | 6 | 主机上 |
5 | Z轴防护罩 | 国产 | 1 | 主机上 |
6 | 气缸安装板 | 1 | 主机上 | |
7 | Y轴后端防护罩壳 | 国产 | 1 | 主机上 |
8 | XYZ轴电机座 | 国产 | 3 | 主机上 |
9 | X轴伸缩罩支架1 | 2 | 主机上 | |
10 | X轴伸缩罩支架2 | 2 | 主机上 | |
11 | X轴防护罩 | 国产 | 2 | 主机上 |
12 | Y轴防护罩 | 国产 | 1 | 主机上 |
13 | Y轴伸缩罩支架 | 1 | 主机上 | |
14 | 主电机座板 | 1 | 附件箱 | |
15 | 主轴机皮带轮 | 1 | 主机上 | |
16 | 主电机皮带轮 | 1 | 附件箱 | |
17 | 主轴机皮带 | 1 | 附件箱 | |
18 | 三轴电机安装板 | 各1件 | 主机上 | |
19 | 调整垫块 | 4 | 附件箱 | |
20 | 刀库（12把刀） | 台湾首轮 | 1 | 主机上 |
主机包含 | 连体床座，中滑块，工作台，立柱，机头总承，配重铁及配重链轮、链子、支架， | |||
XH7130工中心光机主要技术参数
工作台 800300mm
工作台行程 550300mm
主轴行程 400mm
主轴端至工作台距离 70-520mm
主轴中心至立柱表面距离 350
主轴转速范围/级别 60-8000
主轴内孔锥度 BT 40
最大快移速度 8000mm/min
定位精度±0.02mm
重复定位精度 0.015mm
机床净重 1600kg
机床标准配置：广数218M或凯恩帝1000M4伺服系统，三轴三联动，X,Y采用6NM伺服电机，Z轴采用6NM伺服电机带抱闸，台湾首轮刀库，12把刀，三级精度滚珠丝杠，高强度铸件，采用人字型立柱，从而增加机床的刚性和强度，淬火处理，导轨贴耐磨片，自动润滑系统、冷却系统。
