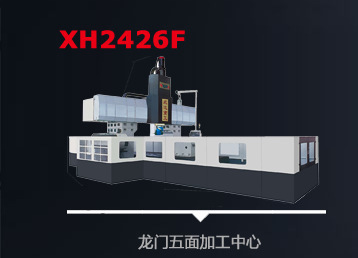

※ 机床基础件均采用优质高强度铸件，龙门式框架结构，整机具有良好的刚性、抗震性和精度
保持性。
※X、Y、Z 三轴均采用重载滚柱直线导轨，承载大、精度高，X、Y 轴均配置丝杠随动辅助支撑，
传动精度高，保持性好。
※ 西班牙45°万能铣头，具有主轴驱动的C 轴自动分度与A 轴自动分度，分度精度高，切削扭
矩大。
※可进行直线, 斜线和圆弧插补切削，完成铣、镗、钻、扩、铰、攻丝等工序加工，实现五面加
工。特别适用于汽车、航空航天、冶金矿山、机床制造等行业的箱体类零件及杂形零件的加工。
标准配置
※FANUC 0i MD
※32 把链式刀库
※45°万能铣头
※ 进口超级液压单元 选择配置
※FANUC 31i 或西门子802D 数控系统
※40 把链式刀库
※自动排屑系统 主要技术参数
| Specifications
| Units
| XH2426F
| X轴行程
| X-axis travel
| mm
| 6300
| Y轴行程
| Y-axis travel
| mm
| 2500
| Z轴行程
| Z-axis travel
| mm
| 1100
| 工作台尺寸（L×W）
| Worktable size
| mm
| 6000×2000
| 工作台最大承重
| Max. load of worktable
| kg
| 20000
| 工作台T型槽数（纵向均布）
| Number of T-slot
| qty
| 9
| 工作台T型槽宽/间距
| Width of T-slot
| mm
| 28H8/225
| 龙门有效通过宽度
| Gantry effective width
| mm
| 2600
| 龙门最大通过高度 Max. gantry passing height
| mm
| 1650万能铣头在侧面位置时Universal milling head is in the side position | 1150铣头立式在上面位置时Milling head vertical is in the above position | 立式主轴端面到工作台面距离
| Distance from spindle nose to worktable surface
| mm
| 150-1250
| 卧式主轴轴线到工作台面距离
| Distance from horizontal spindle axis to worktable surface
| mm
| 180-1280
| 45°万能铣头 （A轴及C轴） 45°Universal milling head (A axis and C axis) | 分度范围
| Dividing range
| Deg
| A轴±180°、C轴±360°
| 分度最小间隔
| Min. dividing interval
| Deg
| 2.5
| 定位精度
| Positioning accuracy
| Sec.
| 15
| 重复定位精度
| Repeapositioning accuracy
| Sec.
| 5
| 主轴锥孔
| Spindle taper (Horizontal/Vertical)
|
| BT50
| 主电机功率
| Main motor power
| kW
| 18.5/22
| 主轴转速
| Spindle speed
| r/min
| 30-3000
| 主轴额定扭矩
| Spindle rated torque
| N.m
| 235
| 主轴最大扭矩
| Max. spindle torque
| N.m
| 280
| 切削进给速度（X、Y、Z轴）
| Feed speed (X,Y,Z axes)
| mm/min
| 1-4000/1-2000
| 快速移动速度（X、Y、Z轴）
| Rapid feed speed (X,Y,Z axes)
| mm/min
| 12000/8000
| 定位精度（X、Y、Z轴）
| Positioning accuracy(X,Y,Z axes)
| mm
| 0.04/0.032/0.025
| 重复定位精度
| Repeat positioning accuracy
| mm
| 0.018/0.014/0.012
| 外形尺寸
| Overall dimension
| mm
| 16000×7500×5600
| 主机重量（约）
| Machine weight
| kg
| 58000
|
|
