又称 液压泵站
装置 液压站是由泵装置、集成块或阀组合、油箱、电气盒组合而成
1基本概述

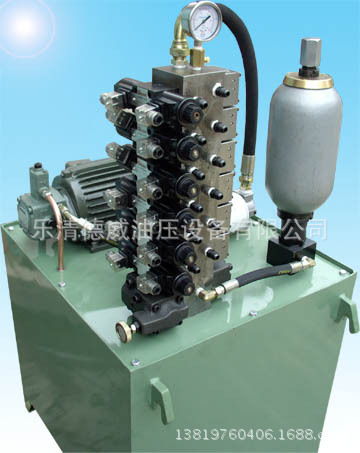

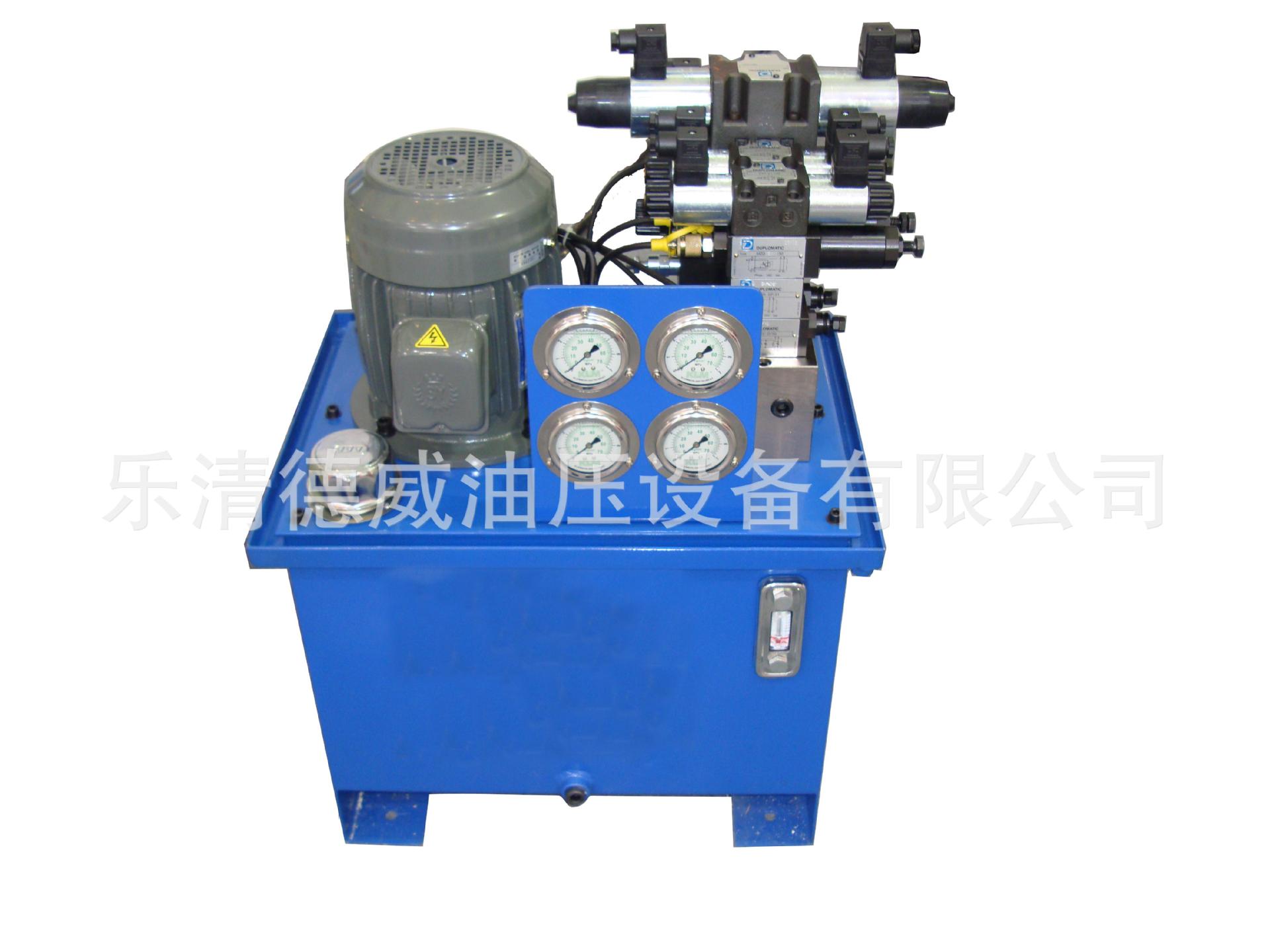

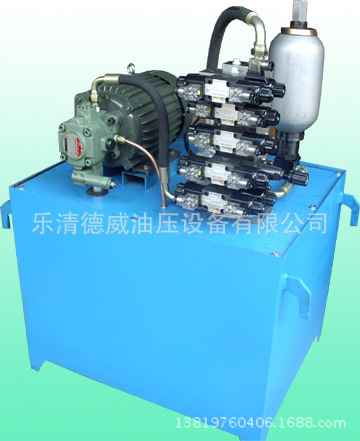

液压站[The hydraulic pressure stands ]液压站又称液压泵站，电机带动油泵旋转，泵从油泵中吸油后打油，将机械能转化为液压油的压力能，液压油通过集成块（或阀组合）被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中，从而控制了液动机方向的变换、力量的大小及速度的快慢，推动各种液压机械做功。它按驱动装置（主机）要求供油，并控制油流的方向、压力和流量，它适用于主机与液压装置可分离的各种液压机械下。用户购买后只要将液压站与主机上的执行机构（油缸和油马达）用油管相连，液压机械即可实现各种规定的动作、工作循环。液压站是由泵装置、集成块或阀组合、油箱、电气盒组合而成。各部件功用如下：泵装置——上装有电机和油泵，它是液压站的动力源，将机械能转化为液压油的动力能。集成块——是由液压阀及通道体组合而成。它对液压油实行方向、压力、流量调节。阀组合——是板式阀装在立板上，板后管连接，与集成块功能相同。油箱——是钢板焊的半封闭容器，上还装有滤油网、空气滤清器等，它用来储油、油的冷却及过滤。电器盒——分两种形式。一种设置外接引线的端子板；一种是配置了全套控制电器。液压站的工作原理如下：电机带动油泵旋转，泵从油泵中吸油后打油，将机械能转化为液压油的压力能，液压油通过集成块（或阀组合）被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中，从而控制了液动机方向的变换、力量的大小及速度的快慢，推动各种液压机械做功。
2工作原理
液压站又称液压泵站，是独立的液压装置，它按驱动装置（主机）要求供油，并控制油流的方向、压力和流量，适用于主机与液压装置可分离的各种液压机械下。用户购买后只要将液压站与主机上的执行机构（油缸和油马达）用油管相连，液压机械即可实现各种规定的动作、工作循环。电机带动油泵旋转，泵从油箱中吸油后打油，将机械能转化为液压油的压力能，液压油通过集成块（或阀组合）被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中，从而控制了液动机方向的变换、力量的大小及速度的快慢，推动各种液压机械做功。
3组成部件

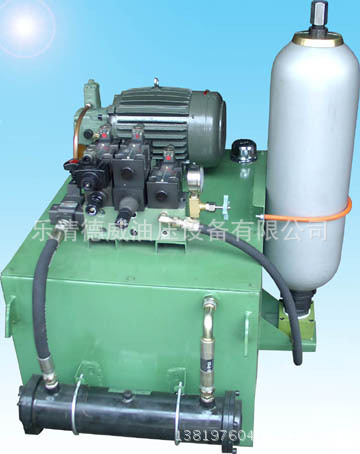

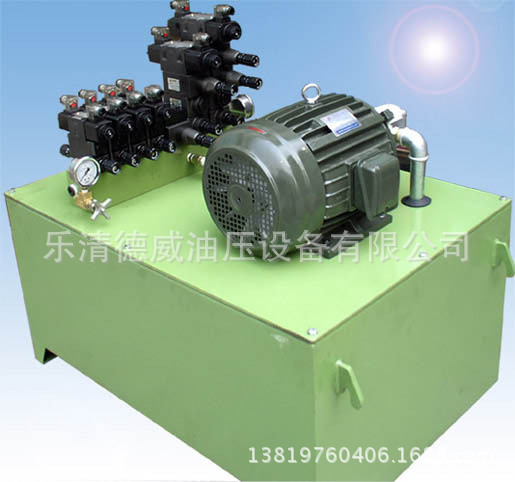

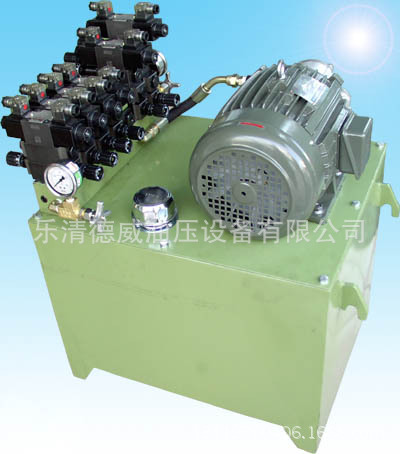

液压站是由泵装置、集成块或阀组合、油箱、电气盒组合而成，各部件功用如下：泵装置——上装有电机和油泵，它是液压站的动力源，将机械能转化为液压油的动力能。集成块——是由液压阀及通道体组合而成。它对液压油实行方向、压力、流量调节。阀组合——是板式阀装在立板上，板后管连接，与集成块功能相同。油箱——是钢板焊的半封闭容器，上还装有滤油网、空气滤清器等，它用来储油、油的冷却及过滤。电器盒——分两种形式：一种设置外接引线的端子板；一种是配置了全套控制电器。
4分类类型
液压站的结构形式，主要以泵装置的结构形式、安装位置及冷却方式来区分。

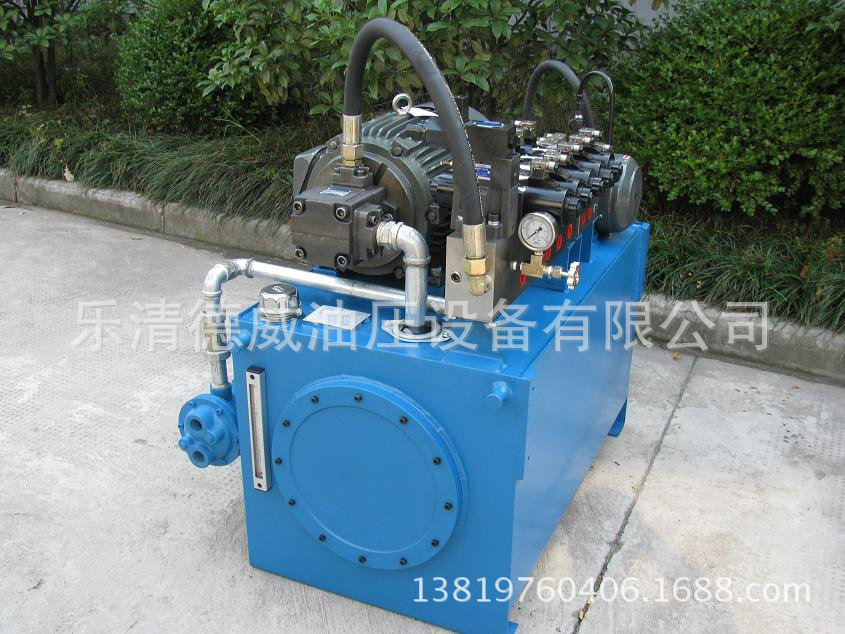

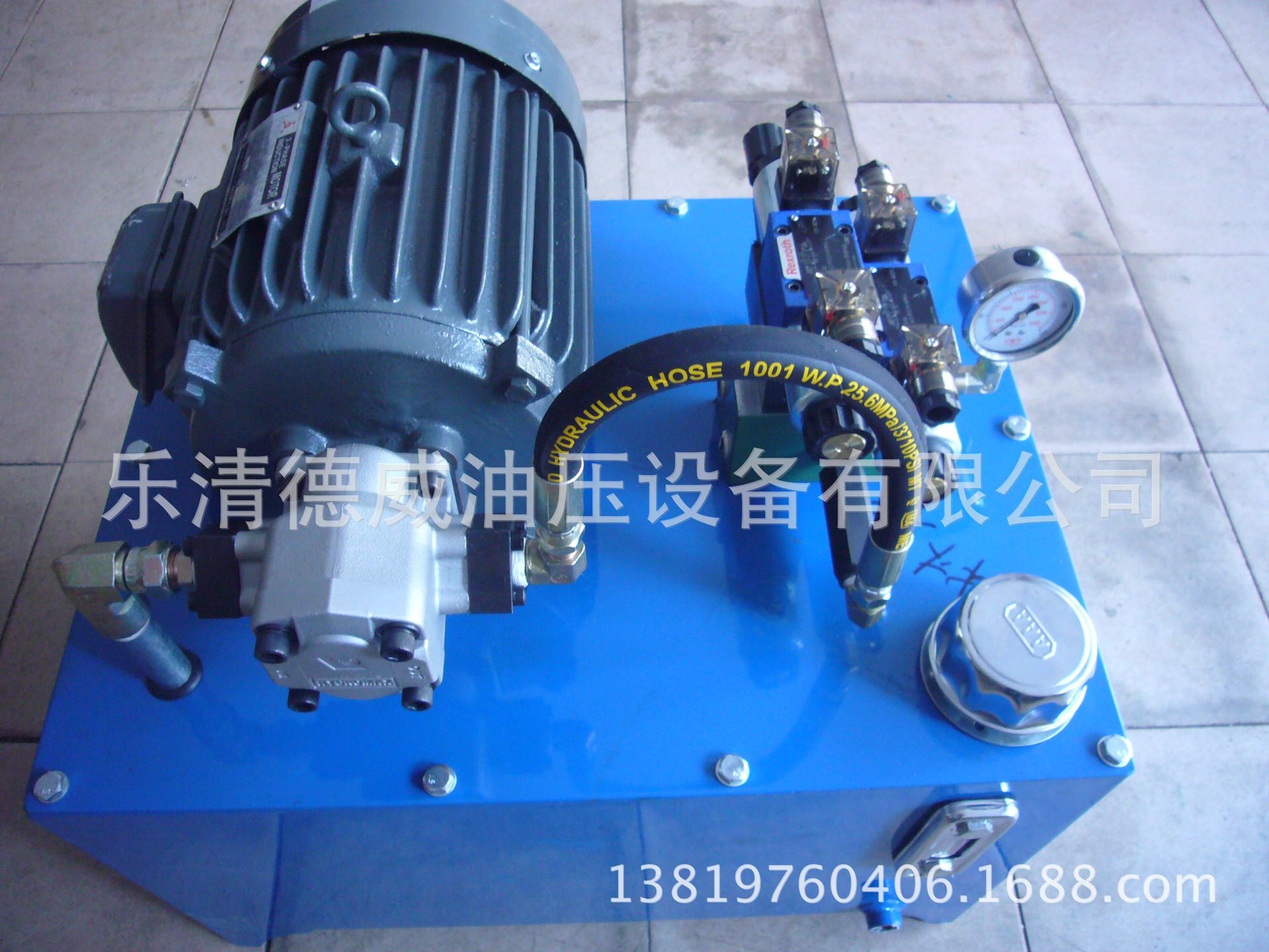

1、按泵装置的机构形式、安装位置可分为：1）上置立式：泵装置立式安装在油箱盖板上，主要用于定量泵系统。2）上置卧式：泵装置卧式安装在油箱盖板上，主要用于变量泵系统，以便于流量调节。3）旁置式：泵装置卧式安装在油箱旁单独的基础上，旁置式可装备备用泵，主要用于油箱容量大250升，电机功率7.5千瓦以上的系统。2、按站的冷却方式可分为：1）自然冷却：靠油箱本身与空气热交换冷却，一般用于油箱容量小于250升的系统。2）强迫冷却：采取冷却器进行强制冷却，一般用于油箱容量大于250升的系统。液压站以油箱的有效贮油量度及电机功率为主要技术参数。油箱容量共有18种规格（单位：升/L）： 25、40、63、100、160、250、400、630、800、1000、1250、1600、2000、2500、3200 、4000、5000、6000 本系列液压站根据用户要求及依据工况使用条件，可以做到：①按系统配置集成块，也可不带集成块；②可设置冷却器、加热器、蓄能器；③可设置电气控制装，也可不带电气控制装置.3、按油箱形式可分为：1）普通钢板：箱体采用5MM－6MM钢板焊接，面板采用10－12MM钢板，若开孔过多可适当加厚或增加加强筋。2）不锈钢板：箱体选用304不锈钢板，厚度2－3MM，面板采用304不锈钢板厚度3－5MM，承重部位增加加强筋。3）普通钢板油箱内部防锈处理较难实现，铁锈进入油循环系统会造成很多故障，采用全不锈钢设计的油箱则解决了这一业界难题。4、按常用液压缸的结构形式可分为：1）活塞式单活塞杆液压缸只有一端有活塞杆。如图所示是一种单活塞液压缸。其两端进出口油口A和B都可通压力油或回油，以实现双向运动，故称为双作用缸。2）柱塞式①柱塞式液压缸是一种单作用式液压缸，靠液压力只能实现一个方向的运动，柱塞回程要靠其它外力或柱塞的自重；②柱塞只靠缸套支承而不与缸套接触，这样缸套极易加工，故适于做长行程液压缸；③工作时柱塞总受压，因而它必须有足够的刚度；④柱塞重量往往较大，水平放置时容易因自重而下垂，造成密封件和导向单边磨损，故其垂直使用更有利。3）伸缩式伸缩式液压缸具有二级或多级活塞，伸缩式液压缸中活塞伸出的顺序式从大到小，而空载缩回的顺序则一般是从小到大。伸缩缸可实现较长的行程，而缩回时长度较短，结构较为紧凑。此种液压缸常用于工程机械和农业机械上。4）摆动式摆动式液压缸是输出扭矩并实现往复运动的执行元件，也称摆动式液压马达。有单叶片和双叶片两种形式。定子块固定在缸体上，而叶片和转子连接在一起。根据进油方向，叶片将带动转子作往复摆动。
5 避免损失
有一点机械常识的人都知道，能量会互相转换的，而把这个知识运用到液压系统上解释液压系统的功率损失是**不过了，液压系统功率一方面会造成能量上的损失，使系统的总效率下降，另一方面，损失掉的这一部分能量将会转变成热能，使液压油的温度升高，油液变质， 导致液压设备出现故障。因此，设计液压系统时，在满足使用要求的前提下，还应充分考虑降低系统的功率损失。
**，从动力源——泵的方面来考虑，考虑到执行器工作状况的多样化，有时系统需要大流量，低压力；有时又需要小流量，高压力。所以选择限压式变量泵为宜，因为这种类型 的泵的流量随系统压力的变化而变化。当系统压力降低时，流量比较大，能满足执行器的快速行程。当系统压力提高时流量又相应减小，能满足执行器的工作行程。这样既能满足 执行器的工作要求，又能使功率的消耗比较合理。
第二，液压油流经各类液压阀时不可避免的存在着压力损失和流量损失，这一部分的能量损失在全部能量损失中占有较大的比重。因此，合理选择液压器，调整压力阀的压力也是 降低功率损失的一个重要方面。流量阀按系统中流量调节范围选取并保证其最小稳定流量能满足使用要求，压力阀的压力在满足液压设备正常工作的情况下，尽量取较低的压力。
第三，如果执行器具有调速的要求，那么在选择调速回路时，既要满足调速的要求，又要尽量减少功率损失。常见的调速回路主要有：节流调速回路，容积调速回路，容积节流调 速回路。其中节流调速回路的功率损失大，低速稳定性好。而容积调速回路既无溢流损失，也无节流损失，效率高，但低速稳定性差。如果要同时满足两方面的要求，可采用差压 式变量泵和节流阀组成的容积节流调速回路，并使节流阀两端的压力差尽量小，以减小压力损失。
第四，合理选择液压油。液压油在管路中流动时，将呈现出黏性，而黏性过高时，将产生较大的内摩擦力，造成油液发热，同时增加油液流动时的阻力。当黏性过低时，易造成泄 漏，将降低系统容积效率，因此，一般选择黏度适宜且黏温特性比较好的油液。另外，当油液在管路中流动时，还存在着沿程压力损失和局部压力损失，因此设计管路时尽量缩短 管道，同时减少弯管。
以上就是避免液压系统功率损失所提出来的几点工作，但是影响液压系统功率损失的因素还有很多，所以如果当具体设计一液压系统时，还需综合考虑其他各个方面的要求。
6保养
一个液压系统的好坏不仅取决于系统设计的合理性和系统元件性能的的优劣，还因系统的污染防护和处理，系统的污染直接影响液压系统工作的可靠性和元件的使用寿命，据统计，国内外的的液压系统故障大约有70%是由于污染引起的。
1、 油液污染对系统的危害主要如下
1）元件的污染磨损
油液中各种污染物引起元件各种形式的磨损，固体颗粒进入运动副间隙中，对零件表面产生切削磨损或是疲劳磨损。高速液流中的固体颗粒对元件的表面冲击引起冲蚀磨损。油液中的水和油液氧化变质的生成物对元件产生腐蚀作用。此外，系统的油液中的空气引起气蚀，导致元件表面剥蚀和破坏。
2）元件堵塞与卡紧故障
固体颗粒堵塞液压阀的间隙和孔口，引起阀芯阻塞和卡紧，影响工作性能，甚至导致严重的事故。
3）加速油液性能的劣化
油液中的水和空气以其热能是油液氧化的主要条件，而油液中的金属微粒对油液的氧化起重要催化作用，此外，油液中的水和悬浮气泡显著降低了运动副间油膜的强度，使润滑性能降低。
2 、污染物的种类
污染物是液压系统油液中对系统起危害作用的的物质，它在油液中以不同的形态形式存在，根据其物理形态可分成：固态污染物、液态污染物、气态污染物。
固态污染物可分成硬质污染物，有：金刚石、切削、硅沙、灰尘、磨损金属和金属氧化物；软质污染物有：添加剂、水的凝聚物、油料的分解物与聚合物和维修时带入的棉丝、纤维。
液态污染物通常是不符合系统要求的切槽油液、水、涂料和氯及其卤化物等，通常我们难以去掉，所以在选择液压油时要选择符合系统标准的液压油，避免一些不必要的故障。
气态污染物主要是混入系统中的空气。
这些颗粒常常是如此的细小，以至于不能沉淀下来而悬浮于油液之中**被挤到各种阀的间隙之中，对一个可靠的液压系统来说，这些间隙的对实现有限控制、重要性和准确性是极为重要的。
3 、污染物的来源
系统油液中污染物的来源途径主要有以下几个方面：
1）外部侵入的污染物：外部侵入污染物主要是大气中的沙砾或尘埃，通常通过油箱气孔，油缸的封轴，泵和马达等轴侵入系统的。主要是使用环境的影响。
2）内部污染物：元件在加工时、装配、调试、包装、储存、运输和安装等环节中残留的污染物，当然这些过程是无法避免的，但是可以降到**，有些特种元件在装配和调试时需要在洁净室或洁净台的环境中进行。3）液压系统产生的污染物：系统在运作过程当中由于元件的磨损而产生的颗粒，铸件上脱落下来的砂粒，泵、阀和接头上脱落下来的金属颗粒，管道内锈蚀剥落物以其油液氧化和分解产生的颗粒与胶状物，更为严重的是系统管道在正式投入作业之前没有经过冲洗而有的大量杂质。
7 故障诊断
液压传动系统由于其独特的优点，即具有广泛的工艺适应性、优良的控制性能和较低廉的成本，在各个领域中获得愈来愈广泛的应用。但由于客观上元、辅件质量不稳定和主观上使用、维护不当，且系统中各元件和工作液体都是在封闭油路内工作，不象机械设备那样直观，也不象电气设备那样可利用各种检测仪器方便地测量各种参数,液压设备中，仅靠有限几个压力表、流量计等来指示系统某些部位的工作参数，其他参数难以测量，而且一般故障根源有许多种可能，这给液压系统故障诊断带来一定困难。
在生产现场，由于受生产计划和技术条件的制约，要求故障诊断人员准确、简便和高效地诊断出液压设备的故障；要求维修人员利用现有的信息和现场的技术条件，尽可能减少拆装工作量，节省维修工时和费用，用**的技术手段，在尽可能短的时间内，准确地找出故障部位和发生故障的原因并加以修理，使系统恢复正常运行，并力求今后不再发生同样故障。
1液压系统故障诊断的一般原则
正确分析故障是排除故障的前提，系统故障大部分并非突然发生，发生前总有预兆，当预兆发展到一定程度即产生故障。引起故障的原因是多种多样的，并无固定规律可寻。统计表明，液压系统发生的故障约90%是由于使用管理不善所致为了快速、准确、方便地诊断故障，必须充分认识液压故障的特征和规律，这是故障诊断的基础。
以下原则在故障诊断中值得遵循
（1）首先判明液压系统的工作条件和外围环境是否正常需首先搞清是设备机械部分或电器控制部分故障，还是液压系统本身的故障，同时查清液压系统的各种条件是否符合正常运行的要求。
（2）区域判断根据故障现象和特征确定与该故障有关的区域，逐步缩小发生故障的范围，检测此区域内的元件情况，分析发生原因，最终找出故障的具体所在。
（3）掌握故障种类进行综合分析根据故障最终的现象，逐步深入找出多种直接的或间接的可能原因，为避免盲目性，必须根据系统基本原理，进行综合分析、逻辑判断，减少怀疑对象逐步逼近,最终找出故障部位。
（4）验证可能故障原因时，一般从最可能的故障原因或最易检验的地方开始，这样可减少装拆工作量，提高诊断速度。
（5）故障诊断是建立在运行记录及某些系统参数基础之上的。建立系统运行记录，这是预防、发现和处理故障的科学依据；建立设备运行故障分析表，它是使用经验的高度概括总结，有助于对故障现象迅速做出判断；具备一定检测手段，可对故障做出准确的定量分析。
2故障诊断方法
日常查找液压系统故障的传统方法是逻辑分析逐步逼近断。
基本思路是综合分析、条件判断。即维修人员通过观察、听、触摸和简单的测试以及对液压系统的理解，凭经验来判断故障发生的原因。当液压系统出现故障时，故障根源有许多种可能。采用逻辑代数方法，将可能故障原因列表，然后根据先易后难原则逐一进行逻辑判断，逐项逼近，最终找出故障原因和引起故障的具体条件。
故障诊断过程中要求维修人员具有液压系统基础知识和较强的分析能力，方可保证诊断的效率和准确性。但诊断过程较繁琐，须经过大量的检查，验证工作，而且只能是定性地分析，诊断的故障原因不够准确。为减少系统故障检测的盲目性和经验性以及拆装工作量，传统的故障诊断方法已远不能满足现代液压系统的要求。随着液压系统向大型化、连续生产、自动控制方向发展，又出现了多种现代故障诊断方法。如铁谱技断，可从油液中分离出来的各种磨粒的数量、形状、尺寸、成分以及分布规律等情况，及时、准确地判断出系统中元件的磨损部位、形式、程度等。而且可对液压油进行定量的污染分析和评价，做到在线检测和故障预防。
基于人工智能的专家诊断系断，它通过计算机模仿在某一领域内有经验专家解决问题的方法。将故障现象通过人机接口输入计算机，计算机根据输入的现象以及知识库中的知识，可推算出引起故障的原因，然后通过人机接口输出该原因，并提出维修方案或预防措施。这些方法给液压系统故障诊断带来广阔的前景，给液压系统故障诊断自动化奠定了基础。但这些方法大都需要昂贵的检测设备和复杂的传感控制系统和计算机处理系统，有些方法研究起来有一定困难，一般情况下不适应于现场推广使用。下面介绍一种简单、实用的液压系统故障诊断方法。
基于参数测量的故障诊断系统
一个液压系统工作是否正常，关键取决于两个主要工作参数即压力和流量是否处于正常的工作状态，以及系统温度和执行器速度等参数的正常与否。液压系统的故障现象是各种各样的，故障原因也是多种因素的综合。同一因素可能造成不同的故障现象，而同一故障又可能对应着多种不同原因。例如：油液的污染可能造成液压系统压力、流量或方向等各方面的故障，这给液压系统故障诊断带来极大困难。
参数测量法诊断故障的思路是这样的，任何液压系统工作正常时，系统参数都工作在设计和设定值附近，工作中如果这些参数偏离了预定值，则系统就会出现故障或有可能出现故障。即液压系统产生故障的实质就是系统工作参数的异常变化。因此当液压系统发生故障时，必然是系统中某个元件或某些元件有故障，进一步可断定回路中某一点或某几点的参数已偏离了预定值。这说明如果液压回路中某点的工作参数不正常，则系统已发生了故障或可能发生了故障，需维修人员马上进行处理。这样在参数测量的基础上，再结合逻辑分析法，即可快速、准确地找出故障所在。参数测量法不仅可以诊断系统故障，而且还能预报可能发生的故障，并且这种预报和诊断都是定量的，大大提高了诊断的速度和准确性。这种检测为直接测量，检测速度快，误差小，检测设备简单，便于在生产现场推广使用。适合于任何液压系统的检测。测量时，既不需停机，又不损坏液压系统，几乎可以对系统中任何部位进行检测，不但可诊断已有故障，而且可进行在线监测、预报潜在故障。
3参数测量法原理
只要测得液压系统回路中所需任意点处工作参数，将其与系统工作的正常值相比较，即可判断出系统工作参数是否正常，是否发生了故障以及故障的所在部位。
液压系统中的工作参数，如压力、流量、温度等都是非电物理量，用通用仪器采用间接测量法测量时，首先需利用物理效应将这些非电量转换成电量，然后经放大、转换和显示等处理，被测参数则可用转换后的电信号代表并显示。由此可判断液压系统是否有故障。但这种间接测量方法需各种传感器，检测装置较复杂，测量结果误差大、不直观，不便于现场推广使用。
通过多年的教学和生产实践，设计出一种简单、实用的液压系统故障检测回路。检测回路通常和被检测系统并联连接，此连接需在被测点设置的双球阀三通接头，它主要用于对系统进行不拆卸检测。它对液压系统所需点的各种参数进行直接的快速检测，不需任何传感器，它可同时检测系统中的压力、流量和温度三个参数，而执行器的速度和转速则可通过测量出口流量的方法计算得到。例如：只要在泵出口及执行器进、出口安装双球阀三通，则通过测量1、2、3三点的压力、流量及温度值，则可立刻诊断出故障所在的大致部位（泵源、控制传动部分或执行器部分）。增加参数检测点，则可缩小故障发生区域。
系统正常工作时，阀门1开启，2关闭，检测口罩上防尘罩，以防污染。检测时，只要将检测回路与检测口接通，即旋紧活接头螺纹并打开阀门2。通过调节阀门1和溢流阀7即可方便地测出压力、流量、温度、速度等参数。但要求系统配管时，将双球阀三通在需检测系统参数的部位当作接管或弯管接头来配置。
1,2.截止球阀3,8.软管4.压力表5.流量计
6.温度计7.溢流阀9.过滤器
4 、参数测量方法
**步：测压力，首先将检测回路的软管接头与双球阀三通螺纹接口旋紧接通。打开球阀2，关死溢流阀3，切断回油通道，这时从压力表上可直接读出所测点的压力值（为系统的实际工作压力）。
第2步：测流量和温度——慢慢松开溢流阀7手柄，再关闭球阀1。重新调整溢流阀7，使压力表4读数为所测压力值，此时流量计5读数即为所测点的实际流量值。同时温度计6上可显示出油液温度值。
第3步：测转速（速度）——不论泵、马达或缸其转速或速度仅取决于两个因素，即流量和它本身的几何尺寸（排量或面积），所以只要测出马达或缸的输出流量（对泵为输入流量），除以其排量或面积即得到转速或速度值。
2.2参数测量法实例
此系统在调试中出现以下现象：泵能工作，但供给合模缸和注射缸的高压泵压力上不去（压力调至8.0Mpa左右，再无法调高），泵有轻微的异常机械噪声，水冷系统工作，油温、油位均正常，有回油。
从回路分析故障有以下可能原因：
（1）溢流阀故障。可能原因：调整不正确，弹簧屈服，阻尼孔堵塞，滑阀卡住。
（2）电液换向阀或电液比例阀故障。可能原因：复位弹簧折断，控制压力不够，滑阀卡住，比例阀控制部分故障。
（3）液压泵故障。可能原因：泵转速过低，叶片泵定子异常磨损，密封件损坏，泵吸入口进入大量空气，过滤器严重堵塞。
5故障诊断方法
（1）应用传统的逻辑分析逐步逼近法。需对以上所有可能原因逐一进行分析判断和检验，最终找出故障原因和引起故障的具体元件。此法诊断过程繁琐，须进行大量的装拆、验证工作，效率低，工期长，并且只能是定性分析，诊断不够准确。
（2）应用基于参数测量的故障诊断系统。只需在系统配管时，在泵的出口a、换向阀前b及缸的入口c三点设置双球阀三通，则利用故障诊断检测回路，在几秒钟内即可将系统故障限制在某区域内并根据所测参数值诊断出故障所在。检测过程如下：
（a）将故障诊断回路与检测口a接通，打开球阀2并旋松溢流阀7，再关死球阀1，这时调节溢流阀7即可从压力表4上观察泵的工作压力变化情况，看其是否能超过8.0Mpa并上升至所需高压值。若不能则说明是泵本身故障，若能说明不是泵故障，则应继续检测。
（b）若泵无故障，则利用故障诊断回路检测b点压力变化情况。若b点工作压力能超过8.0Mpa并上升至所需高压值，则说明系统主溢流阀工作正常，需继续检测。
若溢流阀无故障，则通过检测c点压力变化情况即可判断出是否换向阀或比例阀故障。
通过检测最终故障原因是叶片泵内漏严重所引起。拆卸泵后方知，叶片泵定子由于滑润不良造成异常磨损，引起内漏增大，使系统压力提不高，进一步发现是由于水冷系统的水漏入油中造成油乳化而失去润滑作用引起的。
6结论
参数测量法是一种实用、新型的液压系统故障诊断方法，它与逻辑分析法相结合，大大提高了故障诊断的快速性和准确性。首先这种测量是定量的，这就避免了个人诊断的盲目性和经验性，诊断结果符合实际。其次故障诊断速度快，经过几秒到几十秒即可测得系统的准确参数，再经维修人员简单的分析判断即得到诊断结果。再者此法较传统故障诊断法降低系统装拆工作量一半以上。
8此故障诊断检测回路具有以下功能
（1）能直接测量并直观显示液流流量、压力和温度，并能间接测量泵、马达转速。
（2）可以利用溢流阀对系统中被测部分进行模拟加载，调压方便、准确；为保证所测流量准确性，可从温度表直接观察测试温差（应小于±3℃）。
（3）适应于任何液压系统，且某些系统参数可实现不停车检测。
（4）结构轻便简单，工作可靠，成本低廉，操作简便。
这种检测回路将加载装置和简单的检测仪器结合在一起，可做成便携式检测仪，测量快速、方便、准确，适于在现场推广使用。它为检测、预报和故障诊断自动化打下基础。
9 系统维护
一个系统在正式投入之前一般都要经过冲洗，冲洗的目的就是要清除残留在系统内的污染物、金属屑、纤维化合物、铁心等，在**两小时工作中，即使没有完全损坏系统，也会引起一系列故障。所以应该按下列步骤来清洗系统油路：
1）用一种易干的清洁溶剂清洗油箱，再用经过过滤的空气清除溶剂残渣。
2）清洗系统全部管路，某些情况下需要把管路和接头进行浸渍。
3）在管路中装油滤，以保护阀的供油管路和压力管路。
4）在集流器上装一块冲洗板以代替精密阀，如电液伺服阀等。
5）检查所有管路尺寸是否合适，连接是否正确。
要是系统中使用到电液伺服阀，我不妨多说两句，伺服阀得冲洗板要使油液能从供油管路流向集流器，并直接返回油箱，这样可以让油液反复流通，以冲洗系统，让油滤滤掉固体颗粒，冲洗过程中，没隔1～2小时要检查一下油滤，以防油滤被污染物堵塞，此时旁路不要打开，若是发现油滤开始堵塞**换油滤。
冲洗的周期由系统的构造和系统污染程度来决定，若过滤介质的试样没有或是很少外来污染物，则装上新的油滤，卸下冲洗板，装上阀工作！
有计划的维护：建立系统定期维护制度，对液压系统较好的维护
1保养建议如下
1）至多500小时或是三个月就要检查和更换油液。
2）定期冲洗油泵的进口油滤。
3）检查液压油被酸化或其他污染物污染情况，液压油的气味可以大致鉴别是否变质。
4）修护好系统中的泄漏。
5）确保没有外来颗粒从油箱的通气盖、油滤的塞座、回油管路的密封垫圈以及油箱其他开口处进入油箱。
10优缺点
1液压传动的优点（1）体积小、重量轻，因此惯性力较小，当突然过载或停车时，不会发生大的冲击；
（2）能在给定范围内平稳的自动调节牵引速度，并可实现无极调速；
（3）换向容易，在不改变电机旋转方向的情况下，可以较方便地实现工作机构旋转和直线往复运动的转换；
（4）液压泵和液压马达之间用油管连接，在空间布置上彼此不受严格限制；
（5）由于采用油液为工作介质，元件相对运动表面间能自行润滑，磨损小，使用寿命长；
（6）操纵控制简便，自动化程度高；
（7）容易实现过载保护。
2液压传动的缺点
（1）使用液压传动对维护的要求高，工作油要始终保持清洁；
（2）对液压元件制造精度要求高，工艺复杂，成本较高；
（3）液压元件维修较复杂，且需有较高的技术水平；
（4）用油做工作介质，在工作面存在火灾隐患；
（5）传动效率低。
11 常见问题
1 、液压系统泄漏的原因1）设计及制造的缺陷所造成的；
2）冲击和振动造成管接头松动；
3）动密封件及配合件相互磨损（液压缸尤甚）；（4）油温过高及橡胶密封与液压油不相容而变质。下面就结合以上几个方面浅谈一下控制泄漏的措施。
2 、控制液压系统泄漏的控制方案
方案一：设计及制造缺陷的解决方法：
1）、液压元件外配套的选择往往在液压系统的泄漏中起着决定性的影响。这就决定我们技术人员在新产品设计、老产品的改进中，对缸、泵、阀件，密封件，液压辅件等的选择，要本着好中选优，优中选廉的原则慎重的、有比较的进行。
2）、合理设计安装面和密封面：当阀组或管路固定在安装面上时，为了得到满意的初始密封和防止密封件被挤出沟槽和被磨损，安装面要平直，密封面要求精加工，表面粗糙度要达到0．8μm，平面度要达到0．01/100mm。表面不能有径向划痕，连接螺钉的预紧力要足够大，以防止表面分离。
3）、在制造及运输过程中，要防止关键表面磕碰，划伤。同时对装配调试过程要严格的进行监控，保证装配质量。
4）、对一些液压系统的泄露隐患不要掉已轻心，必须加以排除。
方案二：减少冲击和振动：为了减少承受冲击和振动的管接头松动引起的液压系统的泄漏，可以采取以下措施：
①使用减震支架固定所有管子以便吸收冲击和振动；
②使用低冲击阀或蓄能器来减少冲击；
③适当布置压力控制阀来保护系统的所有元件；
④尽量减少管接头的使用数量，管接头尽量用焊接连接；
⑤使用直螺纹接头，三通接头和弯头代替锥管螺纹接头；
⑥尽量用回油块代替各个配管；
⑦针对使用的**压力，规定安装时使用螺栓的扭矩和堵头扭矩，防止结合面和密封件被蚕食；
⑧正确安装管接头。
方案三：减少动密封件的磨损：大多数动密封件都经过**设计，如果动密封件加工合格，安装正确，使用合理，均可保证长时间相对无泄漏工作。从设计角度来讲，设计者可以采用以下措施来延长动密封件的寿命：
1、消除活塞杆和驱动轴密封件上的侧载荷；
2、用防尘圈、防护罩和橡胶套保护活塞杆，防止磨料、粉尘等杂质进入；
3、设计选取合适的过滤装置和便于清洗的油箱以防止粉尘在油液中累积；
4、使活塞杆和轴的速度尽可能低。
方案四：对静密封件的要求：
静密封件在刚性固定表面之间防止油液外泄。合理设计密封槽尺寸及公差，使安装后的密封件到一定挤压产生变形以便填塞配合表面的微观凹陷，并把密封件内应力提高到高于被密封的压力。当零件刚度或螺栓预紧力不够大时，配合表面将在油液压力作用下分离，造成间隙或加大由于密封表面不够平而可能从**存在的间隙。随着配合表面的运动，静密封就成了动密封。粗糙的配合表面将磨损密封件，变动的间隙将蚕食密封件边缘。
方案五：控制油温防止密封件变质：
密封件过早变质可能是由多种因素引起的，一个重要因素是油温过高。温度每升高10℃则密封件寿命就会减半，所以应合理设计高效液压系统或设置强制冷却装置，使**油液温度保持在65℃以下；工程机械不许超过80℃；另一个因素可能是使用的油液与密封材料的相容性问题，应按使用说明书或有关手册选用液压油和密封件的型式和材质，以解决相容性问题，延长密封件的使用寿命。
