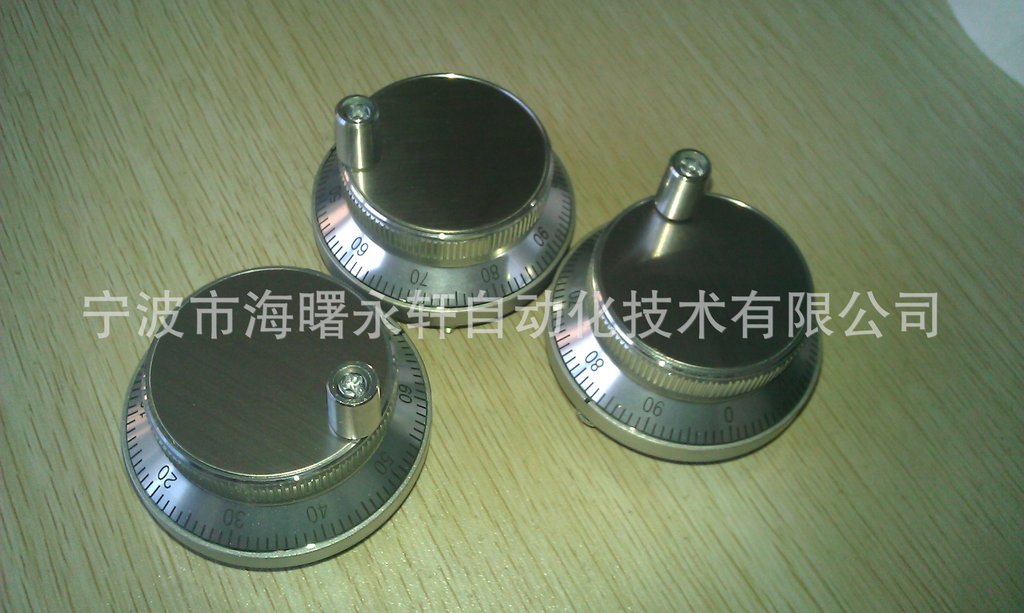

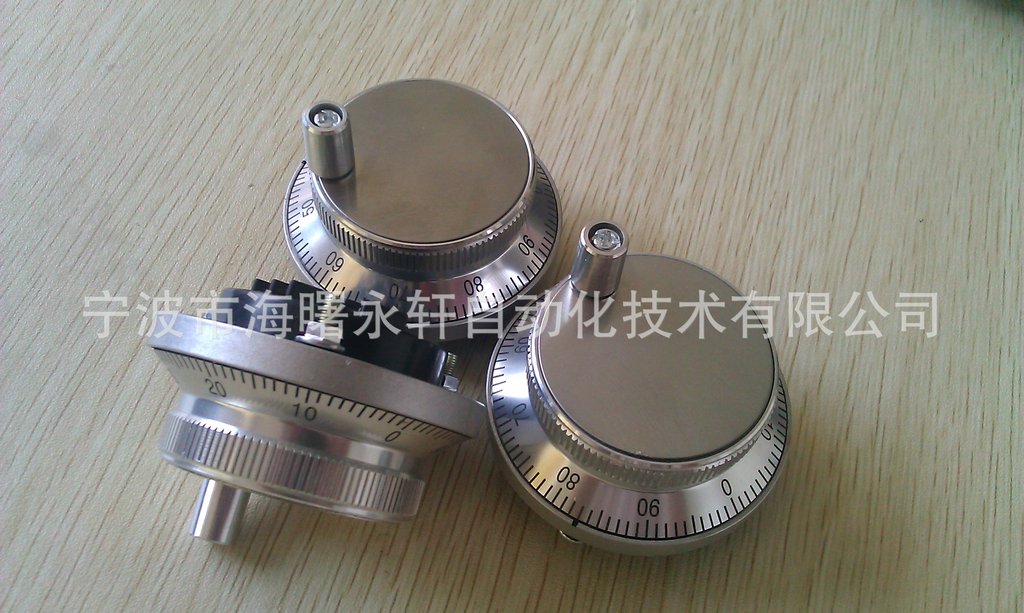

◆手动脉冲发生器，铜齿轮，转动手感清晰。

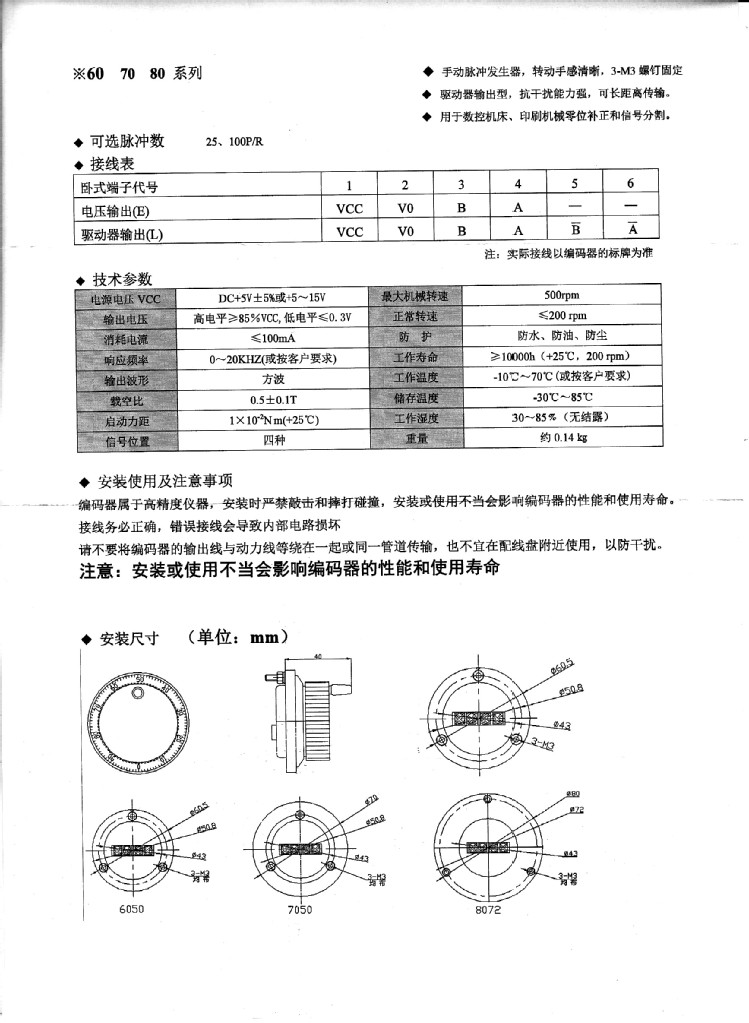

◆安装部位尺寸
50.8，薄型，体轻，3-M3螺钉固定。
◆电源电压：DC+5V或+5～24V。
◆驱动器输出型，抗干扰能力强，可长距离传输。
◆用于数控机床、印刷机
◆型式举例： 100p/r、电源电压DC12V、驱动器输出、普通型
记为：ZSH-6050-100B/12E
◆可选脉冲数：25、50、100p/r ◆可选电压：5V，12V，24V

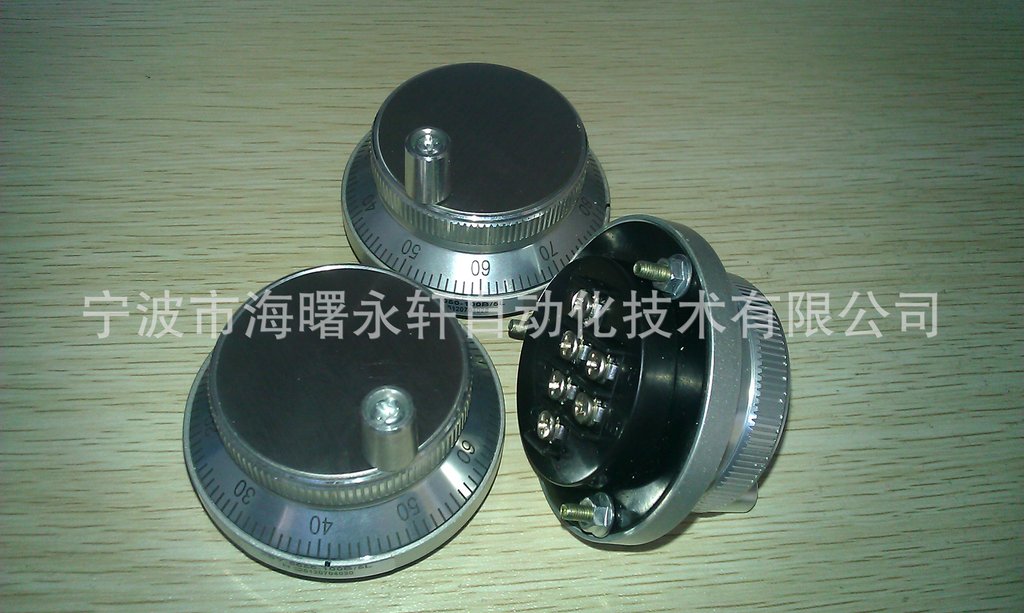

◆※接线表
| 卧式端子代号 | 1 | 2 | 3 | 4 | 5 | 6 |
电压输出 | 5-24V | OV | B | A | — | — |
驱动器输出 | 5V | OV | B | A |
|
|
注：实际接线以编码器的标牌为准。
※技术参数
| 电源电压VCC | DC+5V±5%或+5～24V | 最大机械转速 | 500rpm |
输出电压 | 高电平≥85％VCC,低电平≤0.3V | 正常转速 | ≤200 rpm |
消耗电流 | ≤100mA | 防 护 | 防水、防油、防尘 |
响应频率 | 0～20KHZ(或按客户要求) | 工作寿命 | ≥10000h（+25℃，200 rpm） |
输出波形 | 方波 | 工作温度 | -10℃～70℃(或按客户要求) |
载空比 | 0.5±0.1T | 储存温度 | -30℃～85℃ |
启动力距 | 1×10-2N m(+25℃) | 工作湿度 | 30～85﹪（无结露） |
信号位置 | 四种 | 重量 | 约0.14㎏ |
