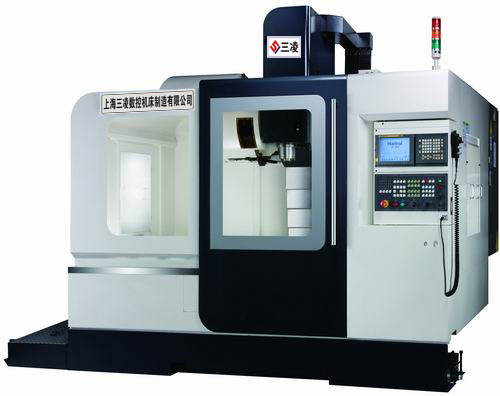

上海三凌加工中心 VMC-850B/L 加工中心展示
产品详情
描述：机械特点机械皆采用箱形结构，压力特性佳。主轴套采用精密级主轴专用轴承，精度及稳定皆优。精密滚珠轴承采用双螺帽，每轴两端支持座共采用五个滚珠螺杆，专用轴承加以预拉，以确保热膨胀时之精密度。押送采用高密连轴器直接传动减少传动间隙。XY轴四条导轨设计，全支撑鞍座，大件加工时切削性更好。三轴方向均采用密闭式山形伸缩护盖，封闭性及排屑性能均属上乘所有润滑系统均于机体外面以封盖加以密闭维修监视方便机台采用油水分离设计，并设有发油收集箱，避免与切削混合，以免影响切削油品质
机床特性
高扭力高刚性立式综合加工中心
全方轨高刚性结构及高稳定的基座设计，精密研磨铲花，良好的工作台支撑，完全排除悬挂现象，维持最佳的动能、水平精度及耐久性。
三轴马达座于主件一体铸造并同时加工，可确保各轴组件精度。
主要参数
项目/机型 | VMC-650/L | VMC-850B/L | VMC-850C/L | VMC-1060/L | VMC-1165/L | VMC-1270/L | VMC-1370/L | ||||||||
工作台X轴行程 | 650mm | 800mm | 800mm | 1000mm | 1100mm | 1200mm | 1300mm | ||||||||
工作台Y轴行程 | 400mm | 500mm | 500mm | 600mm | 650mm | 700mm | 700mm | ||||||||
头部Z轴行程 | 480mm | 550mm | 700mm | 600mm | 650mm | 600mm | 650mm | ||||||||
工作台 | |||||||||||||||
工作台面积 | 800*420mm | 1050*500mm | 1000*530mm | 1300*600mm | 1200*625mm | 1360*700mm | 1400*710mm | ||||||||
最大载重 | 600kg | 600kg | 600kg | 800kg | 900kg | 1200kg | 1400kg | ||||||||
T型槽（宽x槽数间距） | 18mmx3个135mm | 18mmx3个150mm | 18mmx5个100mm | 18mmx5个x120mm | 18mmx6个x100mm | 18mmx5个x152.5mm | 18mmx5个x152.5mm | ||||||||
轴向进给 | |||||||||||||||
X.Y.Z轴快递进给 | 18000mm/min | 18000mm/min | 18000mm/min | 18000mm/min | 18000mm/min | 18000mm/min | 15000mm/mnZ轴 12000mm/min | ||||||||
头部 | |||||||||||||||
主轴转速 | 8000R.P.M（10000/12000/15000R.PM） | 8000R.P.M | 8000R.P.M | 8000R.P.M | |||||||||||
主轴规格 | BT40 | BT40 | BT40 | BT40 | BT40/BT50（OP） | BT50 | BT50 | ||||||||
主轴马力 | 7.5HP（5.5KW） | 10HP（7.5KW） | 10HP（7.5KW） | 15HP（11KW） | 15HP(11KW） | 20HP（15KW） | 20HP（15KW） | ||||||||
一般资料 | |||||||||||||||
机械占地尺寸 | 26502380x2490mm | 27002400x2500mm | 28002400x2800mm | 33002700x2900mm | 29202820x2550mm | 36002900x2700mm | 37602915x2700mm | ||||||||
机械重量 | 4500kg | 5000kg | 5000kg | 8000kg | 8500kg | 10000kg | 11000kg | ||||||||
.X、Y、Z三轴采用方轨，全支撑设计，在有效的行程内任意移动位置，仍受到滑轨完全支撑，无悬空想象，运动顺畅。
.配重加装道轨，确保Z轴快速移动时，配重不会产生晃动，确保精度。
