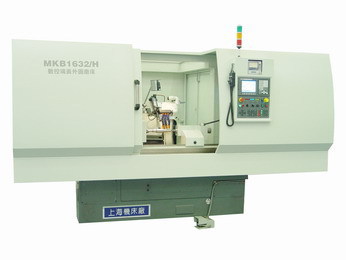

上海外圆磨床 MKB1632/H数控端面外圆磨床
一、机床概述
MKB1632/H数控端面外圆磨床适用于大批量加工轴类件的外圆、端面的设备。采用开通数控的KT630数控系统分别控制砂轮架的进给和工作台的移动。能在一次安装工件条件下，完成多档外圆、端面磨削的自动循环磨削。具有砂轮架自动进给，粗、精磨削、工作台自动跳档、工件转速自动切换、自动修整砂轮及修整后自动补偿、工件的自动轴向定位及循环动作安全联锁等多种功能。
二、机床规格
最大磨削直径 Φ320mm
顶尖距500/mm
中心高180mm
最大工件重量 150kg
砂轮规格 Φ600×75×305mm
砂轮磨削至 Φ450×75×305mm
砂轮线速度45m/s
砂轮电机功率11kW
砂轮架进给速度 0.1～2000mm/min
砂轮架进给分辨率0.0005mm
X轴最小编程增量0.001mm
砂轮架与工作台导轨夹角26°34’
工作台移动速度 0.1～4000mm/min
工作台移动分辨率 0.001mm
