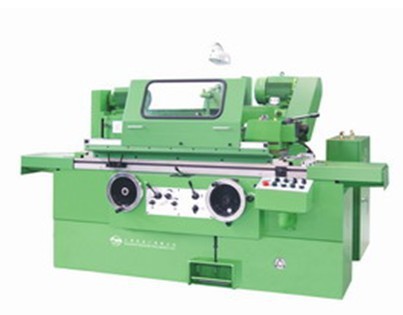

上海外圆磨床 MA1320/H外圆磨床
主要用途：
MA1320/H型外圆磨适用于一般机械制造业的工具机修车间及小批量生产车间，主要加工磨削直径在200mm内的圆柱形或圆锥形的回转体工件。
本系列机床有500、750mm两种不同顶尖距的规格，用户可按需要选用。
结构特征：
a、机床工作台的纵向移动由液压无级变速传动，也可由手轮传动，横向移动具有液压快速进退和手动微量进给。
b、砂轮架采用动压轴承结构，横向进给可由手轮实现和液压快速进退。
主要技术规格及参数：
最大磨削长度(mm) | 500 | 750 | |
可磨直径 | 用中心架 | 最小φ8mm、最大φ60mm | |
不用中心架 | 最小φ8mm、最大φ200mm | ||
工件最大重量 | 50㎏ | ||
中心高 | 135mm | ||
头架顶尖(莫氏) | #4 | ||
尾架顶尖(莫氏) | #4 | ||
上工作台最大回转角度 | 顺时针 | 3° | |
逆时针 | 7° | ||
砂轮尺寸(外径×宽度×内径) | φ400×50×φ203 | ||
砂轮线速度 | 35 m/s | ||
电机总功率（KW） | 5.42KW | ||
外形尺寸(长×1800×1650mm) | 2500 | 3000 | |
工作精度：
出厂合格标准(GB／T4685-1994)
P1磨削顶尖间试件精度（标准试件尺寸：φ35×350mm）
圆度（mm） | 0.0015 |
纵截面内直径的一致性(mm) | 0.005 |
试件表面粗糙度 | Ra0.32μm |
