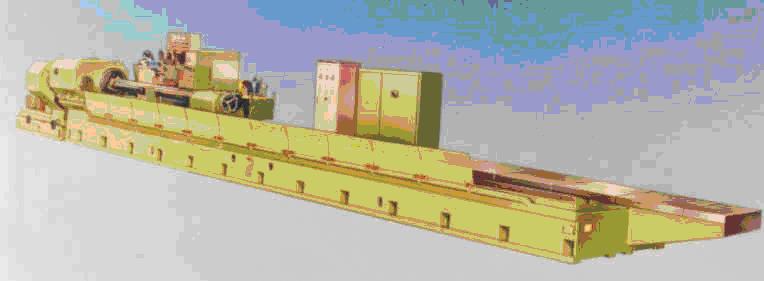

上海外圆磨床 H247专用外圆磨床

主要用途：
本机床专为磨削长筒形零件外圆用。亦可用于磨削大直径辊面外圆及二级精度镗杆外圆等长轴类零件。
结构特征：
a、本机床是砂轮架拖板作纵向往复移动，工件只作旋转运动。采用前后床身为一体的结构形式，占地面积较小。
b、拖板纵向移动为齿轮齿条传动，移动速度采用欧陆公司调速系统无极调速的直流电机驱动。工件回转采用西门子直流无极调速系统及30千瓦直流电机驱动。拖板导轨及砂轮架横向进给导轨均采用螺旋节流式静压润滑。砂轮轴为静压轴承支承。
c、砂轮线速度为 45m/s,交流变频控制可无级调至22.5m/s低线速，以适应磨削要求。
d、砂轮架进给运动具有手动进给和自动周期进给，砂轮架的快速移动及自动周期进给由电气控制液压驱动。

主要技术规格及参数：
