概述：

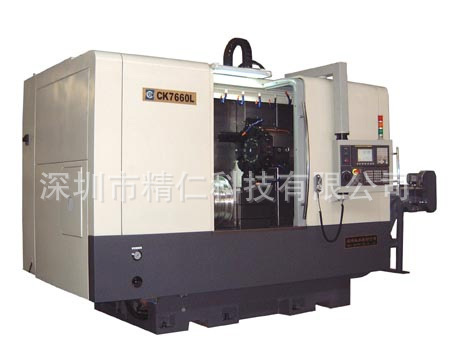

本机是专门针对汽车行业的轮毂车削加工而开发设计的全功能数控车床，本机其能对12~18"轮毂的内外轮廓进行高精度加工。机床主体采用立柱式结构，材料选用高强度铸铁，主要零部件经过有限元受力分析，整机钢性高，高速加工稳定性好。机床两轴导轨采用优质增强型线性导轨，X轴运动配备平衡油缸平衡刀架重量，提高了机床的加工精度和高速进给性能，缩短了辅助时间。立柱式结构和大流量冷却冲屑系统能迅速带走加工所产生的热量，机床排屑更加流畅。机床设计注重环保功能。本机特别适合汽车、摩托车行业用来对轮毂进行高速、高精度的加工。
技术规格：
项目 | 单位 | ||
加 工 范 围 | 床身上最大回转直径 | mm | Φ750 |
床鞍上最大回转直径 | mm | Φ600 | |
最大盘类零件车削长度 | mm | 350 | |
最大车削直径 | mm | Φ630 | |
导轨 | 床身导轨跨距/截面 | mm | 420/45 |
床鞍导轨跨距/截面 | mm | 284/35 | |
主 轴 | 主轴头型式 | GB5900.1 | A2-8 |
主轴通孔直径 | mm | Φ105 | |
主轴轴承直径(前/后) | mm | Φ140/Φ130 | |
主轴转速 | r/min | 22-2200 | |
主电机功率(连续/30分钟) | kw | 30（37）（FANUC伺服） 22（30）（福田伺服） | |
主轴最大输出扭矩 | Nm | 550 | |
液压夹具/油缸 | F52/MS200C(亿川) | ||
床 鞍 | 移动距离X/Z | mm | 410/720 |
快速移动速度X/Z | mm /min | 20/24 | |
伺服电机功率X/Z | kw | 2.1/3.8 | |
滚珠丝杠直径X/Z | mm | Φ40/Φ50 | |
丝杠轴承直径X/Z | mm | Φ30/Φ40（NSK） | |
刀 架 | 刀位数 | 12(8)工位 | |
刀具尺寸（车刀/镗刀孔） | mm | □25X25/Φ40 | |
其 它 | 电源 | kVA | 60 |
体积（长X宽X高） | mm | 3205X2075X2425 | |
总重量 | kg | 7000 | |
精度 | X/Z定位精度：0.016/0.025 | ||
X/Z重复定位精度：0.007/0.010 | |||
