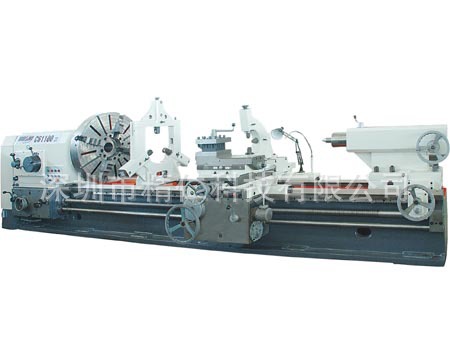

概述：
本机床主要是承担各种车削工作，它能够车削各种零件的端面、外圆、内孔及公制螺纹、英制螺纹、模数螺纹、径节螺纹等。可用上刀架单独机动车削短的锥度，还可用上刀架与纵进给配合机动车削长的锥度。此外还可以承担钻孔、套料、镗孔等工艺，机床的功率、转速、刚性等均能很好的满足粗精车的需要。本机床也适应于用硬质合金刀具进行强力车削，加工各种黑色金属和有色金属。
技术规格：
项目 | 参数规格 | ||||
最大工件回转直径 | 床身上回转直径 | φ1000mm | |||
床鞍上回转直径 | φ630mm | ||||
最大工件长度 | 两顶尖之间最大距离 | 1500mm | 2000mm | 3000mm | |
最大工件车削长度 | 1300mm | 1800mm | 2800mm | ||
床身及主轴 | 床身长度 | 4200mm | 4700mm | 5700mm | |
床身导轨宽度 | 755mm | ||||
主轴头号 | A15 | ||||
主轴孔前端锥度 | 140#公制锥度 | ||||
主轴通孔直径 | φ130mm | ||||
顶尖锥度 | 莫氏6号 | ||||
主轴前轴承规格 | φ200mm | ||||
主轴中轴承规格 | φ180mm | ||||
主轴后轴承规格 | φ160mm | ||||
尾座 | 尾座套筒直径 | φ160mm | |||
尾座套筒锥孔 | 莫氏6号 | ||||
尾座套筒有效行程 | 300mm | ||||
尾座导轨宽度 | 460mm | ||||
刀架 | 允许最大刀具截面 | 45mm×45mm | |||
中刀架的回转角度 | ±90° | ||||
上刀架的最大行程 | 300mm | ||||
下刀架的最大行程 | 520mm | ||||
运动参数 | 主轴转速积数 | 21级 | |||
主轴转速范围 | 3.15～315r/min | ||||
进给 | 纵横向进给量种数 | 各56种 | |||
进给量范围 | 横向进给量范围 | 0.05～6mm/r | |||
纵向进给量范围 | 0.1～12mm/r | ||||
主轴丝杠直径及螺距 | 主丝杠直径 | φ70 mm | |||
主丝杠螺距 | 12 mm | ||||
车削螺纹范围 | 公制螺纹的种数 | 44种 | |||
公制螺纹的范围 | 1～120mm | ||||
英制螺纹的种数 | 42种 | ||||
英制螺纹的范围 | 30～1/4tpi | ||||
模数螺纹的种数 | 45种 | ||||
模数螺纹的范围 | 0.5～60πmm | ||||
径节螺纹的种数 | 47种 | ||||
径节螺纹的范围 | 60～0.5DP | ||||
动力参数 | 电源 | 三相交流电 | |||
主电机型号 | Y180L-4 | ||||
主电机功率 | 22kW | ||||
主电机转速 | 1450 r/min | ||||
快速电机型号 | YS90S-2 | ||||
快速电机功率 | 1.5 kW | ||||
快速电机转速 | 2800 r/min | ||||
冷却泵型号 | AYB-25 | ||||
冷却泵功率 | 0.12 kW | ||||
冷却泵流量 | 25L/min | ||||
操纵及润滑系统 | 齿轮泵型号 | HY01-12×20 | |||
齿轮泵压力 | 2MPa | ||||
齿轮泵流量 | 12L/min | ||||
齿轮泵转速 | 1450 r/min | ||||
油缸工作压力 | 1～1.5 MPa | ||||
机床的轮廓尺寸及净重 | 高度 | 1700mm | |||
长度 | 4600mm | 5100mm | 6100mm | ||
宽度 | 1400mm | ||||
净重 | 9200kg | 10200kg | 10700kg | ||
