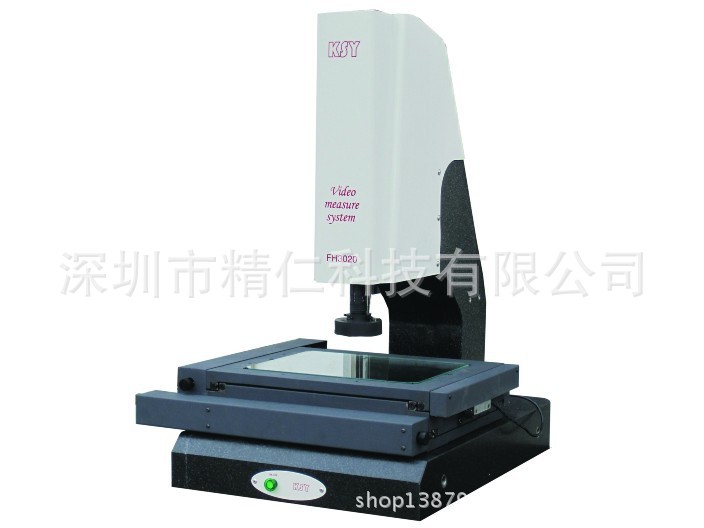

苏州KSY MV3020-CNC二次元 2.5次元 三次元测量仪器
仪器参数
仪器型号 | MV3020-CNC | |
测量 范围 (mm) | X | 300 |
Y | 200 | |
Z | 160 | |
工作台 (mm) | 工作台面 | 510360 |
玻璃台面 | 380260 | |
最大完全承重 | 20kg | |
影像 及测 量系 统 | CCD | 1/3英寸彩色高分辨率、高清晰摄像机 540线 |
变焦物镜 | 0.8-5.0X定格定倍物镜 | |
视频放大倍率 | 25-225X | |
物方视场 | 10.6-1.6mm | |
工作距离 | 90mm | |
显示分辨率 | 0.001mm | |
线性精度(um) | 3+L/200(L为被测长度，单位为mm) | |
外形尺寸(mm) | 17001300x1650 | |
仪器重量(kg) | 1350 | |
照明 | 程控可调LED表面光和底光(使用全安全电压) | |
适用电源 | 220V±10﹪(AC) 50Hz | |
仪器特点:
高精度花岗岩底座、立柱，确保极高的稳定性及精度高精度花岗岩工作台，稳定性好，永不变形专用P级V 型导轨，精密无牙导杆，无背隙，可快速移动三轴伺服马达驱动高解析度、高分辩率工业专用彩色CCD，确保拥有高质量的测量画面高清晰、高分辨率定格定倍镜头，改变镜头倍率勿需重取比例尺高精密光学尺，分辨率为0.001mm自动程控分区LED冷光源，可提供多角度照明
