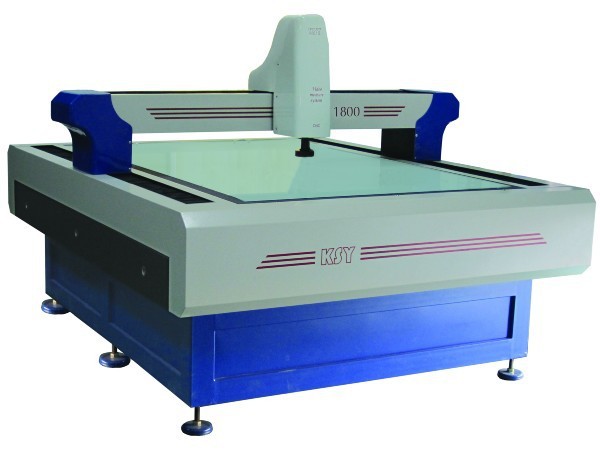

苏州KSY FH1800-CNC 二次元 2.5次元 三次元大行程测量仪器
仪器参数
仪器型号 | FH1500-CNC | FH1800-CNC | ||
测量 范围 (mm) | X | 1200 | 1500 | |
Y | 1500 | 1800 | ||
Z | 200 | 200 | ||
工作台 (mm) | 工作台面 | 18001450 | 2100x1750 | |
玻璃台面 | 16001300 | 2000x1600 | ||
最大完全承重 | 50kg | 50kg | ||
影像 及测 量系 统 | CCD | 1/3寸彩色高分辨率工业摄像机，540线可选用1/2工业彩色摄像机 | ||
变焦物镜 | 0.7-4.5连续变倍可选用5段定倍物镜 | |||
视频放大倍率 | 25-225X | |||
物方视场 | 10.6-1.6mm | |||
工作距离 | 90mm | |||
显示分辨率 | 0.0005mm | |||
线性精度(um) | 4+L/150(L为被测长度，单位为mm) | |||
外形尺寸(mm) | 2600x2100x1800 | 3050x2500x1850 | ||
仪器重量(kg) | 4100 | 6300 | ||
照明 | 程控可调LED表面光和底光(使用全安全电压) | |||
适用电源 | 220V±10﹪(AC)50Hz | |||
仪器特点:
·高精度花岗岩底座、立柱及横梁，确保极高的稳定性及精度
·全铝合金工作台面及双层研磨光学玻璃
·进口高精密P级直线导轨，精密静音研磨丝杆，精度高，定位准
·三轴伺服马达驱动
·原装进口高解析度、高分辨率工业专用彩色CCD，确保拥有高质量的测量画面
·进口高清晰、高分辨率连续变倍镜头，可随时变换工作倍率
·进口高精密金属光栅，分辨率为0.0005mm
·自动程控分区LED冷光源，可提供多角度照明
