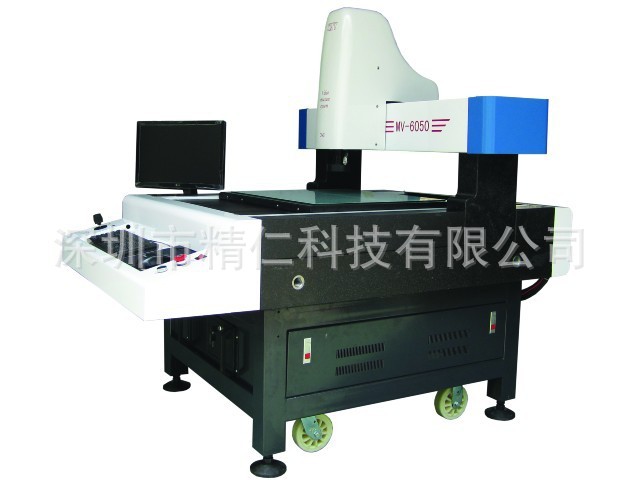

苏州KSY MV6050-CNC二次元 2.5次元 三次元测量仪器
仪器参数
仪器型号 | MV6050-CNC | |
测量 范围 (mm) | X | 600 |
Y | 500 | |
Z | 200 | |
工作台 (mm) | 工作台面 | 700650 |
玻璃台面 | 680580 | |
最大完全承重 | 30kg | |
影像 及测 量系 统 | CCD | 日本进口SONY 1/2"彩色高分辨率、高清晰摄像机 540线 |
变焦物镜 | 0.7-4.5X连续变倍可选用5段定倍物镜 | |
视频放大倍率 | 25-225X | |
物方视场 | 10.6-1.6mm | |
工作距离 | 90mm | |
显示分辨率 | 0.001mm | |
线性精度(um) | 3+L/200(L为被测长度，单位为mm) | |
外形尺寸(mm) | 17001300x1650 | |
仪器重量(kg) | 1350 | |
照明 | 程控可调LED表面光和底光(使用全安全电压) | |
适用电源 | 220V±10﹪(AC) 50Hz | |
仪器特点:
高精度花岗岩底座、立柱，确保极高的稳定性及精度全铝合金工作台面及双层研磨光学玻璃日本进口THK高精密直线导轨，精度高，定位准三轴日本进口松下伺服马达驱动日本进口SONY高解析度、高分辩率彩色CCD，确保拥有高质量的测量画面进口高清晰、高分辨率连续变倍镜头，可随时变换工作倍率高精密光学尺，分辨率为0.001mm自动程控分区LED冷光源，可提供多角度照明
