数据参数

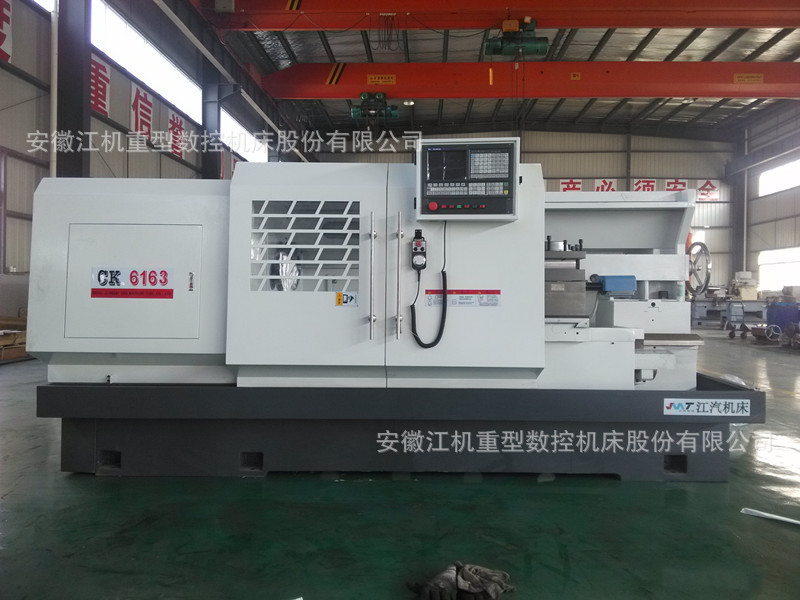

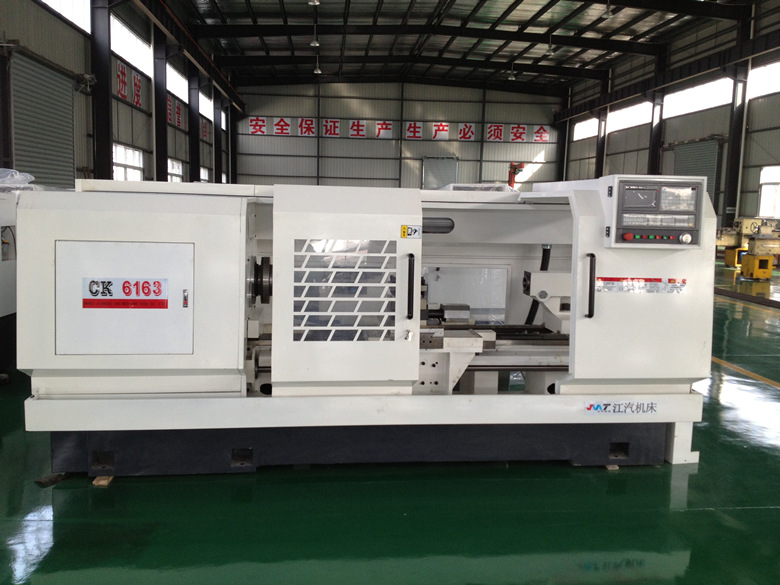

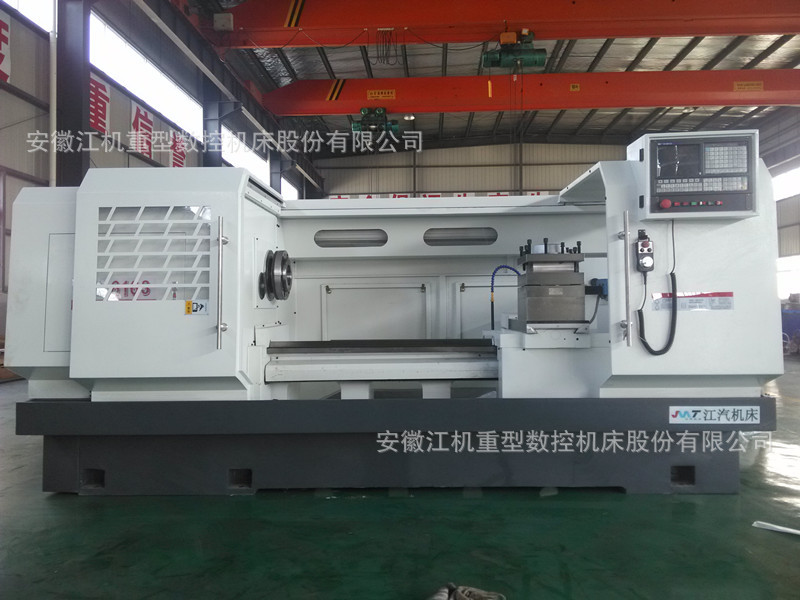

项目 | 机床规格 | CK6163 |
规格技术 | 床身上最大回转直径（mm） | 630 |
滑板上最大工件回转直径（mm） | 350 | |
最大加工长度（mm） | 1000、1500、2000、3000 | |
床身上导轨跨距（mm） | 550 | |
主转动 | 主转动形式 | 三档机械变速，变频无极调速 |
主轴转速范围（r/min） | 25--850 | |
主轴端部结构 | C11 | |
主轴孔直径（mm） | 100 | |
主轴孔前端锥度 | 公制1201:20 | |
主电机型号 | YVP160M--4--11KW | |
进给系统 | 刀架最大行程（mm） | X向：430 Z向：1200,1650,3100 |

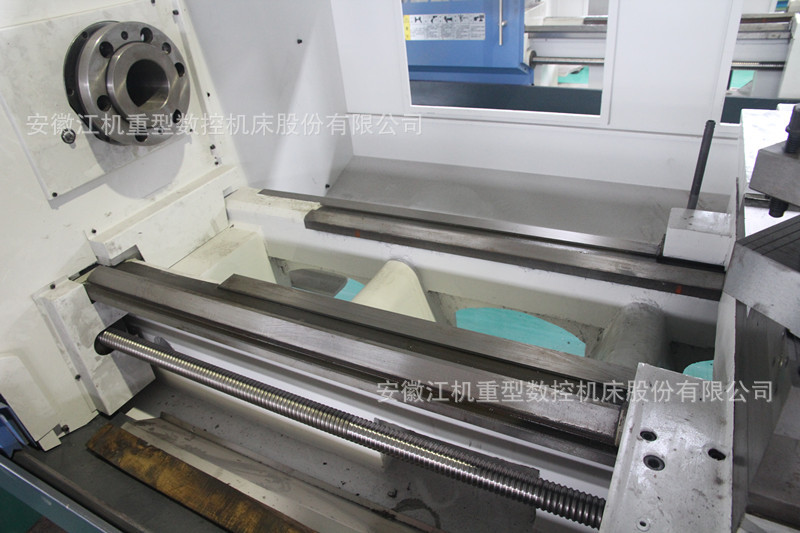

滚珠丝杠直径X螺距（mm） | X向：2505Z向：5010 | |
快速移动进给（mm/min） | X向：4000Z向：5000 | |
定位精度（mm） | X向：0.02 Z向：0.03 | |
重复定位精度（mm） | X向：0.01 Z向：0.016 | |
工件加工精度 | IT6--IT7 | |
工件表面粗糙度 | Ra1.6 | |
尾座装置 | 尾座套筒直径（mm） | 100 |
尾座套筒行程（mm） | 250 | |
尾座套筒锥孔锥度 | 莫氏6# | |

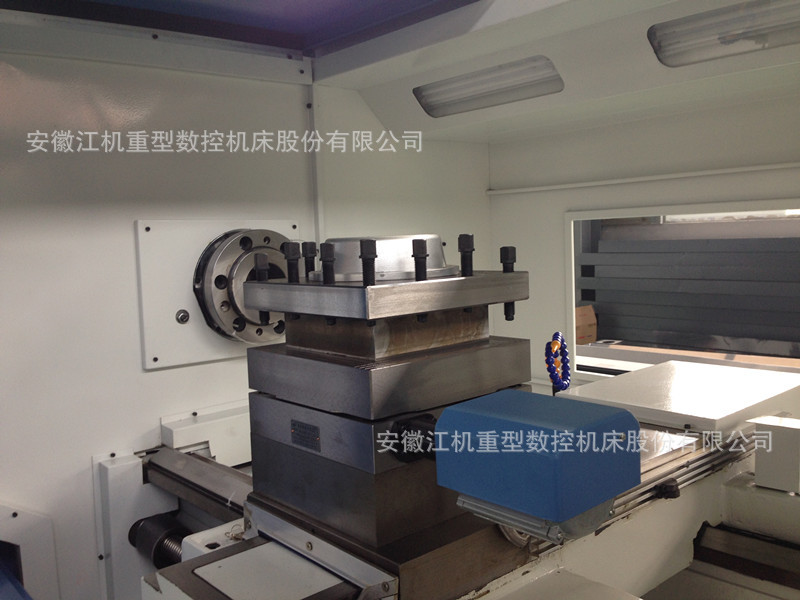

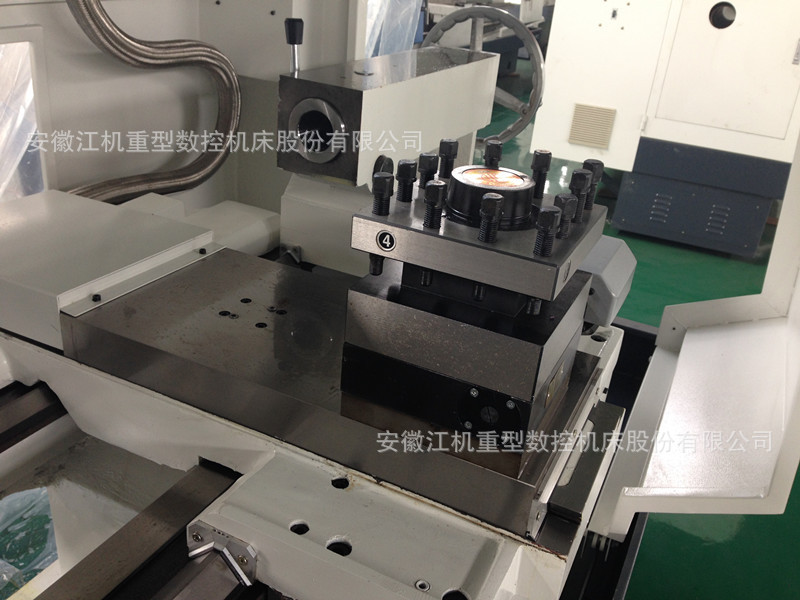

刀架装置 | 标准配置 | 电动立式四工位电动刀架 |
特殊选择配置 | 卧式六工位电动刀架 | |
重复定位精度（mm） | 0.01 | |
刀杆截面 | 30×30 | |
控制系统 | 标准配置 | 广州数控GSK980TDb |
选择配置 | KND、FANUC、西门子 | |
伺服驱动电机 | X向×130s--M100B Z向×130STJ--M150B | |
机床外形 | 机床外观尺寸长×宽×高（mm） | 3200(3700)(5200)×1820×1780 |
尺寸及总量 | 机床重量（kg） |
