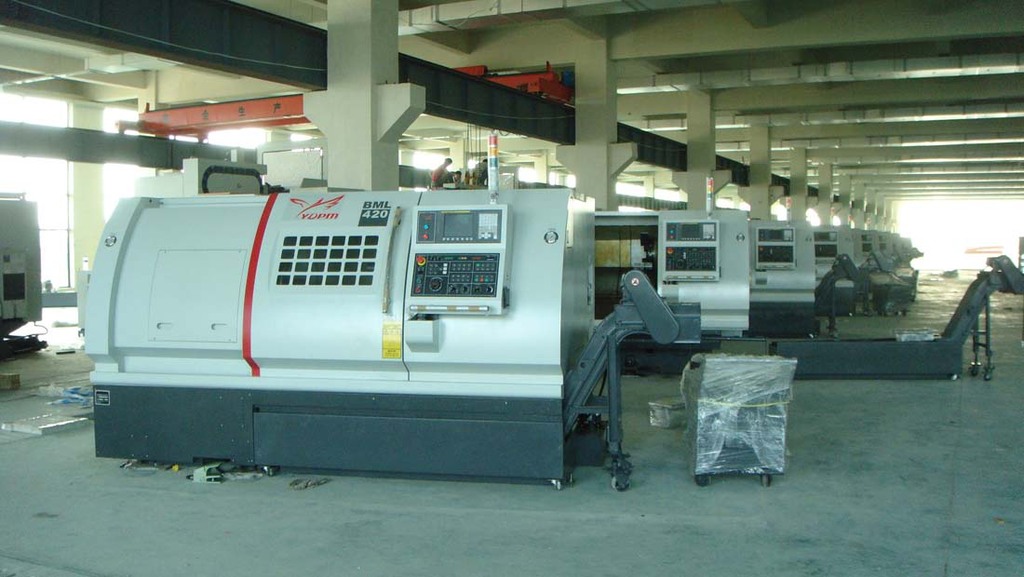

Specifications
ITEM | BML-420 | | Standard | Extension | Capacity | Swing over bed | Ø600 (Ø23.62) | | Swing over saddle | Ø450 (Ø17.71) | | Distance between center | STD:968 (10"); OPT:963 (12") | STD:1468 (10"); OPT:963 (12") | Max. machining dia. | Ø420 (Ø16.53) | Ø420 (Ø16.53) | Max. Machining length | STD:794.5 (10") | STD:1294.5 (10") | Travel range | X-axis | 230(210+20) | Z-axis | 850 | 1350 | | Spindle | Spindle speed (rpm) | 50~3000(A2-8) | 50~3000(A2-8) | | Spindle nose | STD:A2-8 | | Spindle bore dia. | STD: Ø92(10"); OPT: Ø105(12") | | Front bearing dia. | STD: Ø130(10"); OPT: Ø130(12") | | Bar capacity | STD: Ø78(10"); OPT: Ø91(12") | Turret | Type | | Stations | STD:10, OPT:12 | Model | LS-240 | TBMR200/12DX | | Square tool shank | 25 | | Boring bar shank diameter | Ø40 | | Indexing time (sec) | 0.15 | Feedrate | Rapid traverse (M/min) | X:16, Z:20 | X:16, Z:20 | Tailstock | Quill diameter | Ø85 | Tapered bore type | MT 4 | Quill travel | 120 | Motors | Main spindle (kW) | STD:α30ip 15/18.5 | Live-tool (kW) | - | α3 3.7/5.5 | X/Z-axis servo motor | X:α12 3.0, Z:α12 3.0 | Hydraulic oil pump (kW) | 2.25 | | Chip conveyor (kW) | 0.2 | Coolant pump (kW) | 0.96 | Power | Requirement (KVA) | 26 | 26 | Machine size | Height | 1844 | 1844 | Floor space (LxW) | 3175X2003 | 3175X2003 | Weight (w/cnc) | 5700 | 6000 |
|
一、供貨範圍
最大旋轉直徑:600 mm最大加工直徑*長度：X/Z-軸最大行程:230 / 850 mmX/Z-軸快速位移:16/ 20 m/minFANUC 0i-TD控制器A2-8主軸,主軸轉速3,500轉10”三爪油壓夾頭與迴轉缸拉桿孔徑:Ø75FANUC AC主軸馬達:α 10.X/Z-軸伺服馬達α12 (X:3kw, Z:3kw) 11.10支刀直立式油壓刀塔 12.刀具刀柄規格:□25*25 13.鏜刀柄套 14.斜度套筒 15.全罩式防濺板金 16.切削冷卻系統 17.全自動潤滑系統 18.基礎調整螺絲及墊片 19.斜板5組 20.鏜刀座×5個 21.外徑刀座×2個 22.工作燈 23.工具箱 24.變壓器 25.鐵屑輸送機+集屑車 26.夾頭腳踏開關 27.MT.NO.4活動頂心1支 28.黃油槍1支 29.操作說明書 30.維護說明書 31.程式設計手冊 32.零件清冊 33.FANUC保固二年 34.機械零件保固一年(含寄送運費)
二、機械規格 項 目 | 單 位 | BML-420 | 工作範圍 | 床身最大旋徑 | mm | Ø600 | 鞍面旋徑 | mm | Ø450 | 最大加工直徑×長度 | mm | Ø420×794.5 | 床身 | 床身水準斜度 | 度 | 30° | X/Z軸最大行程 | mm | 230 / 850 | X/Z軸伺服馬達 | kw | X:α12 /3.0kw Z:α12 /3.0kw | X/Z軸快速進給率 | m /min | 16/ 20 m /min | 主軸 | 主軸前端軸承孔徑 | mm | Ø120 | 拉杆孔徑 | mm | Ø75 | 主軸臂端形式 |
| ASA A2-8 | 主軸內孔錐度 |
| 1/20 | 主軸馬達 | kw | α30ip 15/18.5 kw | 主軸轉速 | rpm | STD: 50-3500 rpm | 夾頭尺寸 | inch | STD: 10”hydraulic | 刀塔 | 型式 |
| 直立式油壓刀塔 | 刀具數 | pc | 10 pcs | 四方刀具刀柄規格 | mm | □25×25 | 鏜刀座規格 | mm | Ø40 | 油壓尾座 | 尾座軸徑 | mm | Ø85 | 尾座行程 | mm | 541.5 | 頂心形式 |
| 活動頂心 | 頂心錐度 |
| MT 4 | 頂心行程 | mm | 120 | 驅動馬達 | 冷卻裝置馬達 | w | 960 W | 油壓馬達 | kw | 1.5kw (2 HP) | 排屑機馬達 | w | 215 W (1/4HP) | 精度 ISO
| 定位精度(z/x) | mm | ≦0.006mm | 重複定位精度(z/x) | mm | ≦0.005mm | 一般規格 | 電源 | w | 380 Volts / 26 KVA / 50 Amps | 床腳至主軸中心高度 | mm | 1100(43.31) | 床身面至主軸中心高度 | mm | 353(13.90) | 外形尺寸(W×D×H) | mm | 3175×2003×1844 | 重量 | kg | 5700 kg | | | | | |
|
