一、供货范围（AV-860）
A.主机

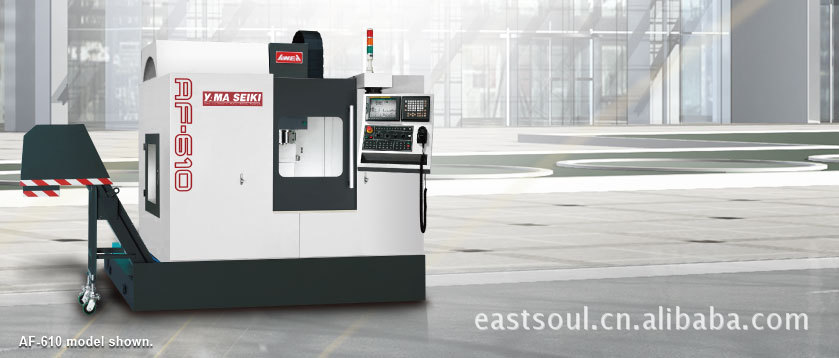

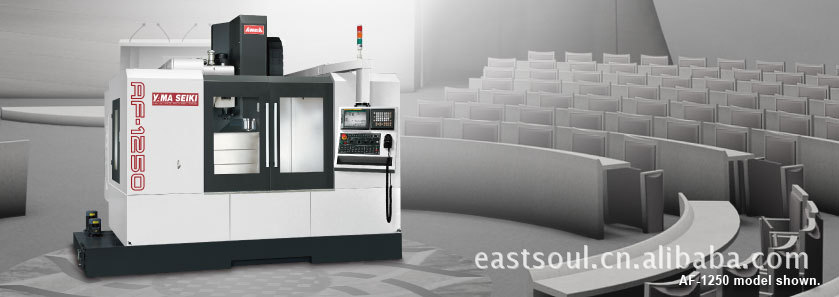

亚崴精心研发的AV高速机，具有坚强精致的机体结构，亚崴AF/AV系列高速加工中心机以高刚性米汉纳铸铁为基础,三轴采用高精密线性滑轨及滚珠螺杆，搭配10,000~15,000rpm直结式主轴(AF系列)或8,000rpm皮带式主轴(AV系列),另可选配大扭力齿轮式主轴以及其他高品质选用配件。高速且精密的切削能力。完全符合您今日及未来的各种切削需求。
B.标准附件
1.三轴自动集中润滑装置
2.三轴螺杆预拉装置
3.加工吹气装置
4.主轴气幕
5.主轴环状喷水
6.主轴冷却机.
7.前侧螺旋排屑装置
8.切削液系统.
9.全封式外罩
10.刚性攻牙
13.轨道油回收装置
14.自动断电装置
15.标准RS-232传输接口
16.电气箱热交换器
17.石英工作灯
18.三色警示灯
19.工具箱及地脚螺丝
20.操作使用手册
21.维护手册
C.选购附件
1.刀臂式刀库
2.直结式高速主轴15，000rpm（BT40）
3.中心出水装置
4.主轴温升补偿功能
5.主轴断电防坠装置
6.油水分离机
7.第四轴介面
8.油路刀把周边装置
9.底座环状冲屑
10.链板式铁屑输送机
11.刀长量测装置
12.自动工件量测装置（RENISHAW）
13.电气箱冷气机
14.Ethernet卡（三菱）
15.Data Server（FANUC）
16.i Console
17.变压器
二、标准规格（AV系列）
项次 | 名称 | 单位 | AV860 |
1 | Ｘ轴行程 | mm | 860 |
2 | Ｙ轴行程 | mm | 600 |
3 | Ｚ轴行程 | mm | 600 |
4 | 工作台尺寸（ＸxＹ） | mm | 1000×600 |
5 | 工作台Ｔ槽尺寸（宽x距） | mm | 5×18×100 |
6 | 工作台最大载重 | kg | 700 |
7 | 主轴中心到立柱轨道面距离 | mm | 700 |
8 | 主轴鼻端至工作台距离 | mm | 100~700 |
9 | 主轴马达转速 | 皮带式，8000rpm | |
10 | 主轴马达（连续/30分钟额定） | kw(HP) | 7.5/11 |
11 | 主轴内孔规格 | BT40 | |
12 | 快速进给（Ｘ轴） | M/min | 48 |
（Ｙ轴） | M/min | 48 | |
（Ｚ轴） | M/min | 32 | |
13 | 切削进给 | M/min | 1-10M/min |
14 | 刀库容量（固定刀号捷径选刀） | set | 斗笠式20支刀 |
15 | 最大刀具直径／邻刀空 | mm | 80/150mm |
16 | 最大刀具长度 | mm | 250mm |
17 |
| kg | 7KG |
18 | 控制器 | FANUC 0i-MC/Mitsubish M64/M70 | |

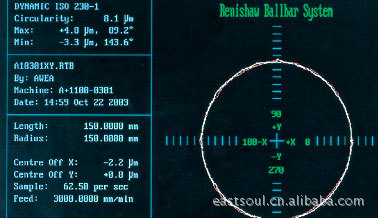

19 | 定位精度（标准型） | mm | 0.003(VDI/DGQ 3441) |
20 | 定位精度（光学尺–选购） | mm | 0.025(VDI/DGQ 3441) |
21 | 重复精度（标准型） | mm | 0.024(VDI/DGQ 3441) |
22 | 重复精度（光学尺–选购） | mm | 0.020(VDI/DGQ 3441) |
23 | 冷却水箱容量 | liter | 355L |
24 | 气压压力需求（最少） | kg/c㎡ | 6Kg/c㎡ |
25 | 电力需求 | Vac | 380 |
kVA | 30 | ||
phase | 3 | ||
Hz | 50/60 | ||
26 | 占地面积（长） | mm(约) | 3,130 |
（宽） | mm(约) | 2,200 | |
（高） | mm(约) | 2,870 | |
27 | 机器重量 | kg (约) | 5800 |
"
