产品介绍
- 产品信息
- 产品型号： TCK420
- 类 型： 斜床身数控车床
- 产品规格： 2300*1500*1650
- 机床重量： 3000kg
这是一款高速度、高精度、高可靠性的斜床身数控车床，主轴为单元式结构，变频电机通过多楔带将运动传给主轴，可以达到最高的转速，工件装夹选用液压卡盘，使得装夹更为方便便捷，精度更高，操作更省力，主轴轴承结构采用前2后2共5个角接触轴承，既高速又高刚。机床采用30°滑鞍，线性导轨，刚性强，进给快、排泄容易。X、Z向丝杆都布置在托板中间托板受力均匀，运动平稳，速度快，8工位液压刀塔，换刀快速平稳，精度高，可就近选刀，裝刀容量大；液压尾座，操作轻松自如；全封闭保护，不渗油漏水，既环保又美观。

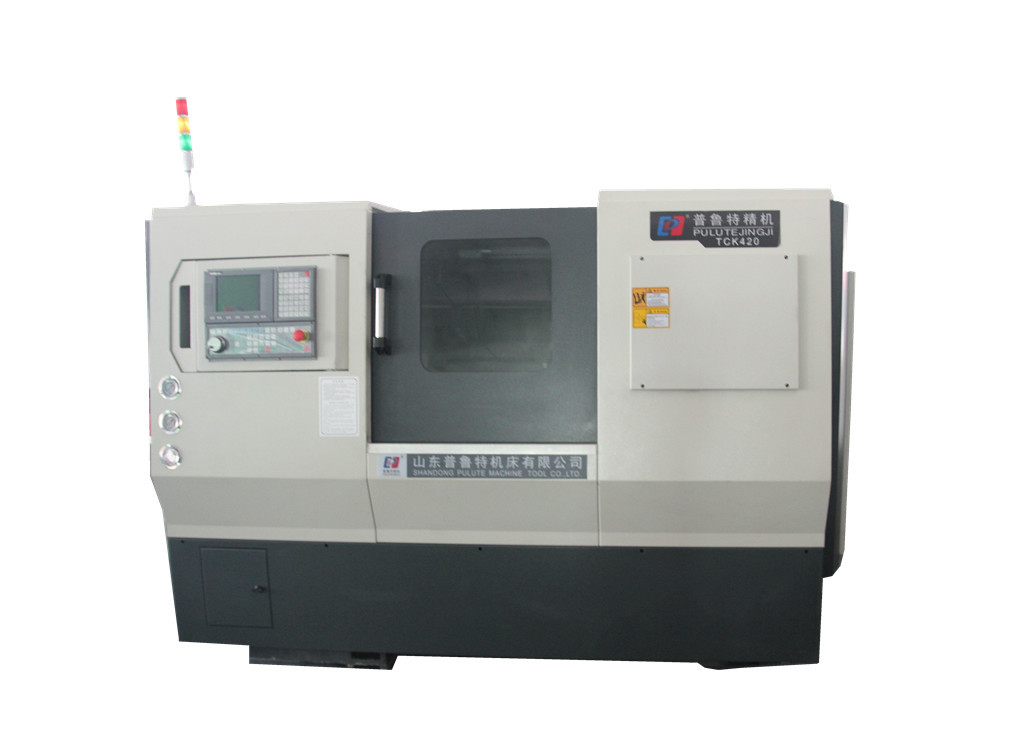

产品实拍图

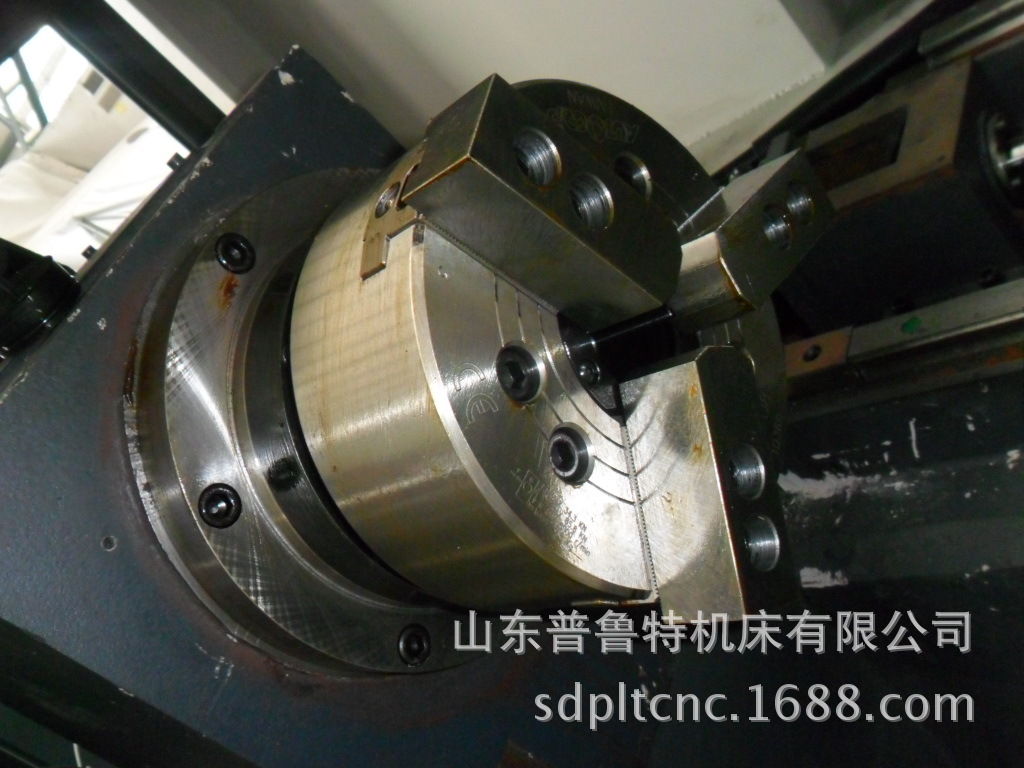

液压卡盘伺服刀塔
产品特写图(主要部件)
售后条款
关于售后
甲方对质量负责的条件及期限：三包（包修、包换、包退）期为一年，（人为造成及不可抗力因素等原因引起的不列入三包内）偏远地区不负责售后，只发送损坏配件。
机床参数：
机床型号 单位 TCK420 床身上最大回转直径 mm Φ420 横溜板最大回转直径 mm Φ300 最大加工长度 mm 400 标准卡盘规格 英寸 8″ X轴最大行程 mm 180 Z轴最大行程 mm 400 主轴最高转速 rpm 3500rpm 主轴变速级数 无极变速 主轴端部代号 A2-6 主轴通孔内径 mm Φ66 主轴拉管内径 mm Φ50 快移速度 m/min 15 切削进给速度 mm/min 1-15000 X/Z向电机扭矩 NM 6（X向带抱闸） 主轴电机功率 KW 5.5 刀杆截面 mm 20×20 镗刀杆直径 mm Φ32 刀塔工位数 8工位 液压尾座行程 mm 350 尾座套筒锥度 莫氏 MT4# 尾座套筒行程 mm 90 X/Z向双向定位精度 mm 0.022/0.022 X/Z向单向重复定位精度 mm 0.006/0.006 总电源容量 KVA 11 切削水箱容量 L 90 外形尺寸（长×宽×高） mm 2300×1500×1650 整机重量 KG 3000
