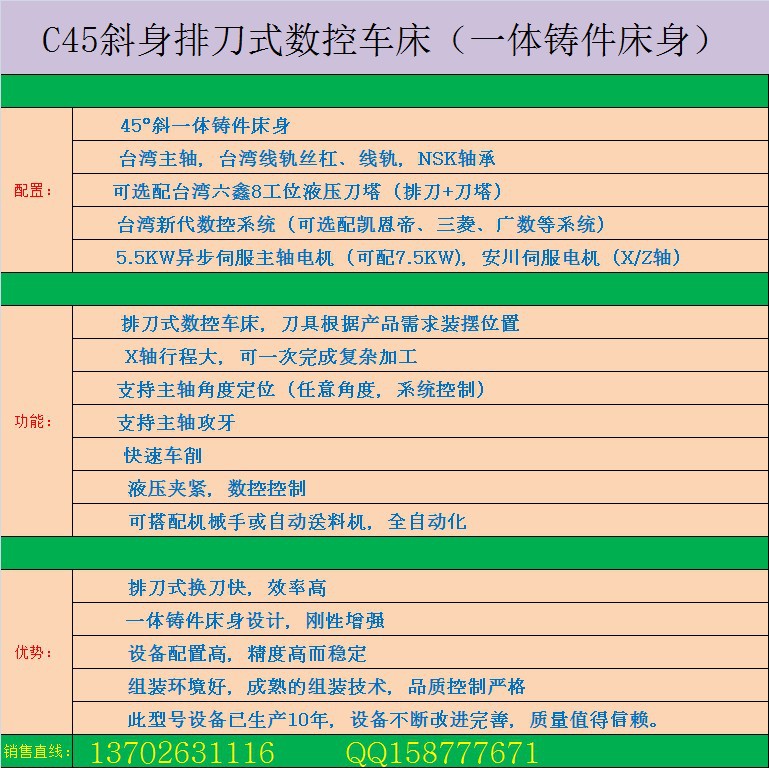

C45数控车床主要参数
项目 | 单位 | 规格 | |
最大回转直径 | mm | φ460 | |
最大切削直径 | mm | φ400 | |
最大切削长度 | mm | 150 | |
料管直径 | mm | 46 | |
主轴的转速范围 | r/min | 100—4000（无级） | |
主轴额定扭矩(n=1500r) | Nm | 26.5（选购38） | |
XZ轴移动速度范围 | m/min | ≤20 | |
行程 | X轴行程 | mm | 400 |
Z轴行程 | mm | 300 | |
中心高 | 距刀架板面 | mm | 50 |
主电机功率 | kW | 5.5（选购7.5） | |
X.Z轴伺服电机功率 | X轴 | W | 1300/2000 |
Z轴 | W | 1300/2000 | |
丝杆反向间隙 | X轴 | mm | ≤0.01 |
Z轴 | mm | ≤0.01 | |
加工精度 | 圆度 | mm | ≤0.003 |
锥度 | mm | ≤0.005/100 | |
同轴度 | mm | ≤0.004/100 | |
机床重复定位精度 | X轴 | mm | ±0.0025 |
Z轴 | mm | ±0.0025 | |
可调整最小单位 | X轴 | mm | 0.002 |
Z轴 | mm | 0.002 | |
定位精度 | mm | ±0.005 | |
主轴的启动时间(n=4000r) | s | 3.5 | |
主轴的刹车时间(n=4000r) | s | 3.5 | |
油缸最大拉紧力 | kgf/c㎡ | 45 | |
油缸行程 | mm | 15 | |
液压站容积 | L | 40 | |
水箱容积 | L | 55 | |
润滑 | 丝杆 | 每10分钟加一次润滑油，每次连续加8秒（参数可调） | |
导轨 | |||
机床最大总功率 | kW | 8.5/11.5 | |
机床重量 | kg | 2500 | |
机床外形尺寸（长×宽×高） | mm×mm×mm | 1870×1350×1850 | |
