我公司是大连机床东莞、深圳区域代理，省内外客户均由厂家直接发货到客户指定收货地点并开具增值税发票，品质保证，价格优惠，售后优先！

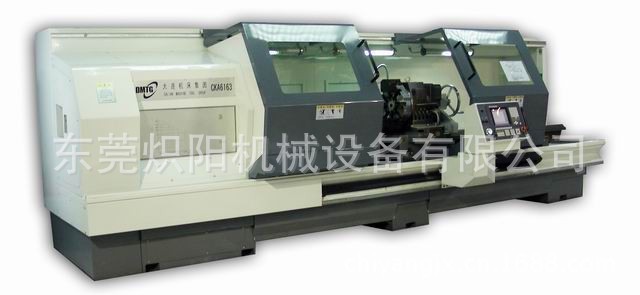

CKA6163A卧式980TD广数系统数控车床，可选其他系统。
一、产品简介及用途
本机床为纵(Z)、横(X)两座标控制的数控卧式车床。能够对各种轴类和盘类零件自动完成内外圆柱面、圆锥面、圆弧面、端面、切槽、倒角等工序的切削加工，并能车削公制直螺纹、端面螺纹及英制直螺纹和锥螺纹等各种车削加工。CKA6163A、CKA6180A选用FANUC、西门子、华中世纪星、大连数控等国内外知名公司的数控系统，对工件可进行多次重复循环加工。适合于多品种，中小批量产品的生产，对复杂、高精度零件尤能显示优越性。
二、结构特点
- 机床采用传统的卧式车床布局。整体设计，密封性好，符合安全标准。床身、床腿等主要基础件均采用树脂砂铸造，人工时效处理，整机稳定性优越。机床纵、横向运动轴采用伺服电机驱动、精密滚珠丝杠副、高刚性精密复合轴承传动，脉冲编码器位置检测反馈的的半闭环控制系统。导轨副采用国际流行的高频淬火（硬轨）加“贴塑”工艺，各运动轴响应快、精度高、寿命长。CKA6163A、CKA6180A采用了独特的电动自动换档机构, 机床不需要停车变速，高、低档可自动切换，程序可连续运转，大大提高了加工效率。机床的外观防护设计按照国际流行趋势，造型新颖独特，防水、防屑，维护方便；体现了时代特点。机床操作系统按照人机工程学原理，操纵箱独立并旋转设置，可任意位置移动，方便了操作者就近对刀，是人性化设计的体现。配有集中润滑器对滚珠丝杠及导轨结合面进行强制自动润滑，可有效提高机床的动态响应特性及丝杠导轨的使用寿命。床鞍及滑板导轨结合面采用“贴塑”处理，移动部件可实现微量进给，防止爬行。1000、1500规格机床标准配置为全封闭式防护；其余为半封闭式防护。机床标准配置采用国内名牌的立式四工位刀塔。特殊配置可选择卧式六工位刀塔或卧式八工位刀塔。
10.机床可根据用户要求配置手动、液压卡盘或手动、液压尾座等。
三、主要技术参数
⑴床身
床身上最大工件回转直径 Φ630、 Φ800mm
最大工件长度 1000/ 1500/ 2000 / 3000/4000/5000 mm
最大切削长度（立式四工位刀架） 785 / 1245 / 1835 / 2735/3785/4735 mm
（卧式六位或卧式八工位刀架） 700 / 1145 / 1750 / 2650/3700/4650 mm
最大切削直径（立式四工位刀架） 630、 800mm
（卧式六位或卧式八工位刀架） 630、 630mm
滑板上最大回转直径 （立式四工位刀架） Φ320、 Φ490mm
（卧式六位或卧式八工位刀架） Φ320、 Φ490mm
床身导轨宽 550 mm
主轴中心距床身导轨面距离 315、 400mm
主轴中心距地面距离 1130、 1215mm
坐标行程 横向（X） 320、 400mm
纵向（Z）785/ 1245/ 1835/ 2735 /3785/4735 mm
⑵进给(FANUC系统)
进给电机： 交流伺服电机（X/Z）： βiS 8/22Nm
转速 2000r/min
坐标进给速度 快速：X轴 4m/min
Z轴 4～7.5m/min
工进：X轴 0.01～2000mm/min
Z轴 0.01～4000mm/min
⑶主轴
主电机功率（普通型） 11kW
（变频型） 11kW
主轴转速范围及级数（普通型） 手动 18级 7.5～1000r/min
（7.5、10、13、18、23、31、43、56、75、100、132、178、240、310、420、575、740、1000）
（自动档+变频型） 无级 10～1000r/min
（10～90、20～200、50～445、110～1000）
主轴最大输出扭矩（普通型） 2649NM
（变频型） 1860NM
主轴头形式 C11
主轴通孔直径 Φ100mm
主轴锥孔 公制120
⑷尾架
手动尾架
套筒锥孔锥度 莫氏6号
套筒直径 Φ100mm
套筒最大行程 240mm
⑸刀架
电动刀架形式 立式四工位 卧式六工位 卧式八工位(可选)
换刀时间 3.2sec（90º）
刀架重复定位精度 ≤0.008mm
车刀刀柄尺寸 □32×25mm
⑹精度
定位精度 X 0.03mm
Z 0.040mm（＜500～1000）
0.045mm（＜1000～1500）
0.050mm（≥1500）
重复定位精度 X 0.012 mm
Z 0.016mm（＜500～1000）
0.020 mm（＜1000～1500）
0.025 mm（≥1500）
(按JB/T 8324.1-96标准检测)
加工工件精度 IT6～ IT7
加工工件表面粗糙度 Rα1.6
⑺其它
冷却水箱流量 25L/min
外形尺寸 3461x20001800(1000)
39102000x1800(1500)
4511x20001800(2000)
5411x20001800(3000)
65102000x1800(4000)
7535x20001800(5000)
机床净重 (Ø630) 4800/5100/5600/5900/7100/8100kg
(Ø800) 5300/5600/6100/6400/7600/8600kg
电源形式 （三相交流） 380V±10% 50Hz±2Hz
