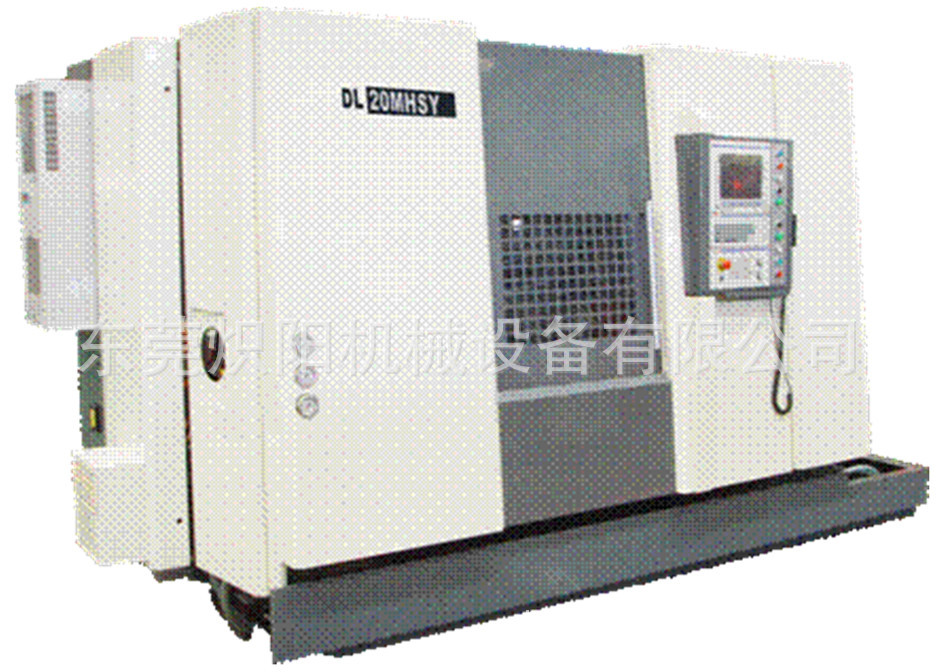

DL-20MHSY机床是大连机床集团生产的四轴联动、半闭环控制的全功能数控车床，机床配备REXROTH MTX等数控系统，采用整体式床身，与水平呈45°倾斜导轨布置，W轴、Z轴运动导轨均采用滑动导轨,磨擦系数小、动态特性好.对置式双主轴布局，上刀架采用复合Y轴结构，X、Y、Z三轴控制：刀塔为十二工位伺服动力刀塔，可完成工件背面加工; 上刀架分别和正副主轴（C1、C2）组成的四轴联动功能，可完成复杂空间型面的零件加工，适用于军工、航空、航天、汽车等行业形状复杂、加工精度要求较高的零件加工。
一、主要结构特点
高刚性的结构设计
由于机床床身采用铸造成形，具备较大的承载截面，因此，有良好的刚性和吸震性，可保证高精度切削加工。
高效率、低噪声设计
机床主传动系统采用广域交流伺服电机，配合高分辨率的主轴环形脉冲编码器和主轴液压制动装置，可实现高精度的C轴分度功能和铣削加工。高效率并联V型皮带直接传动主轴。避免了齿轮箱传动链引起的噪音问题。
高速、高刚性的主轴
主轴前后端采用精密高速主轴轴承组，并施加适当的预紧力，配合最佳的跨距支撑以及箱式主轴箱，使主轴具有高刚性和高速运转能力。
高可靠性的刀架
机床配置12工位伺服动力刀塔，可完成车削以外的钻削、铣削、攻丝等复合加工，可完成工件背面及复杂空间型面的零件加工，提高零件加工的工序集中能力和加工精度。
快速、精密的传动系统
机床纵横向运动副采用交流伺服电机驱动，配合滚珠丝杠和直线导轨副，具有良好的动态特性和运动精度。
高效率自动集中润滑系统
可保证持续有效的导轨及滚珠丝杠润滑。
冷却系统及自动排屑装置
独立的冷却系统配置大流量的冷却泵，为车削加工提供强制冷却。独立的自动排屑装置,使用方便，便于维修。
美观、安全的防护设计
本机床外观采用工业造型化设计,全封闭防护、单向左侧内拉式拉门、右操纵台的布局形式，造型美观大方宜人，充分体现了人机功能。全封闭的防护避免了冷却液的泄露，为操作者提供安全舒适的工作环境。
二、标准配置与可选配置参数
一.加工范围：
最大回转直径：Φ600mm
最大加工直径：Φ400mm铣削最大加工直径:Φ320mm
最大加工长度：500mm
二.主轴
主轴头部形式: A2-6
卡盘形式: 8″中空液压卡盘
主轴最高转速: 4500 rpm
主轴通孔直径:Φ76mm
主轴电机功率:13.6Kw
三.副主轴
主轴头部形式: A2-6
卡盘形式: 8″中实液压卡盘
主轴最高转速: 4500 rpm
主轴通孔直径:Φ76mm
主轴电机功率: 9.5kW
四.刀塔
12工位伺服动力刀塔
外圆车刀刀柄尺寸: 20×20mm
内径刀具刀柄尺寸:φ32 mm、φ25 mm、φ20 mm、φ16 mm
动力刀具最高转速: 4000 rpm
五．工作行程
X轴行程: 240mm
Z轴行程: 540mm
Y轴行程:±50mm
W轴行程: 520mm (副主轴行程)
六.快移速度
X轴快移速度: 20m/min
Z轴快移速度: 20m/min
Y轴快移速度: 12m/min
W轴快移速度: 20m/min
七.数控系统: REXROTH MTX
八.电机参数
X/Y/Z/W轴伺服电机扭矩 14.5Nm/14.5Nm/20Nm/20Nm
主轴驱动电机功率/扭矩 13.6Kw 89.9Nm
副主轴驱动电机功率/扭矩 9.5W 64.1Nm
旋转刀具驱动电机功率/扭矩8.5 kW /20Nm
九.机床外形尺寸(长×宽×高) :
长×宽×高: 4336×1840×2160mm(含排屑机)
主轴中心高度: 1020mm
十.机床重量: 5500 kg
