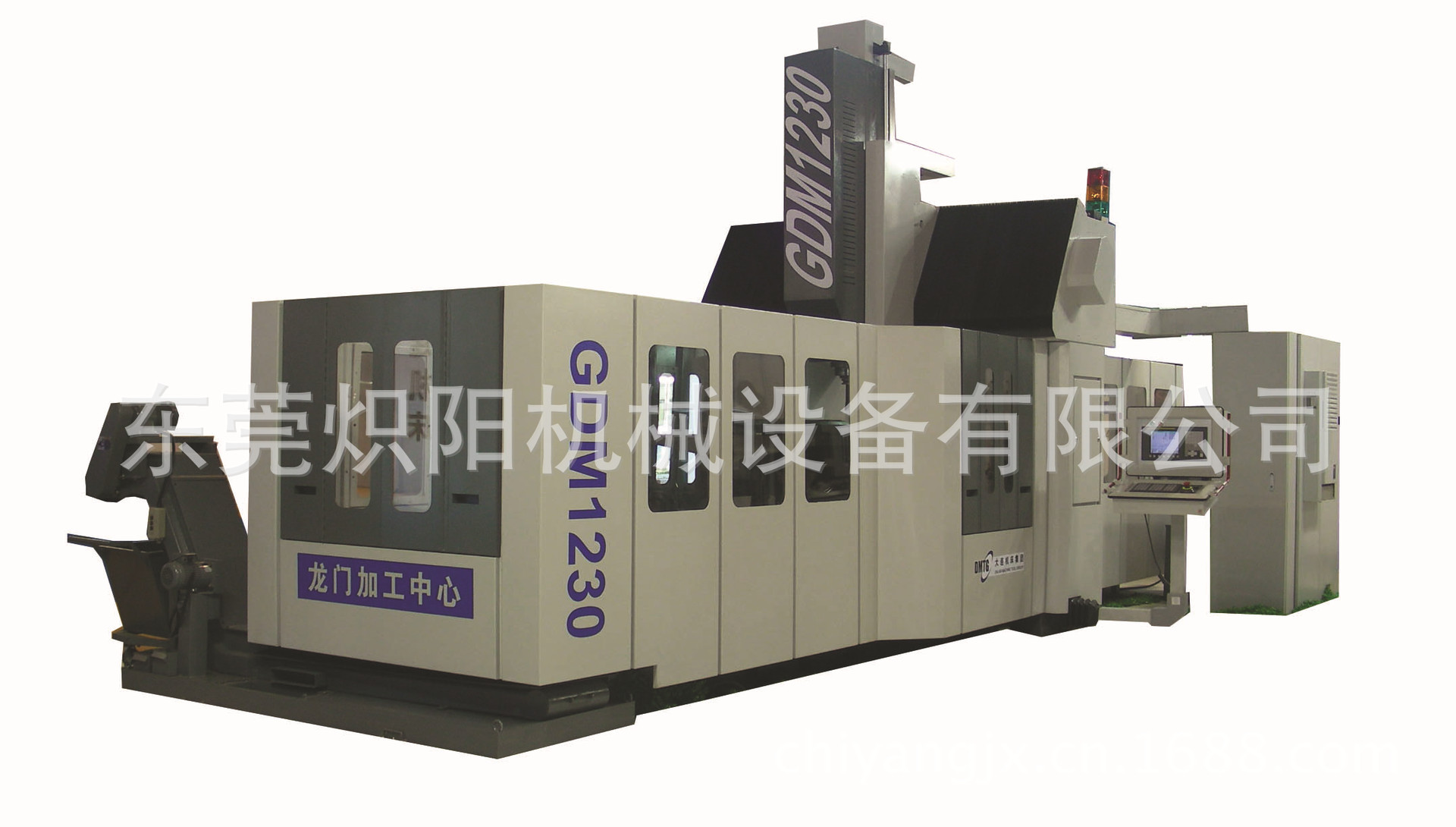

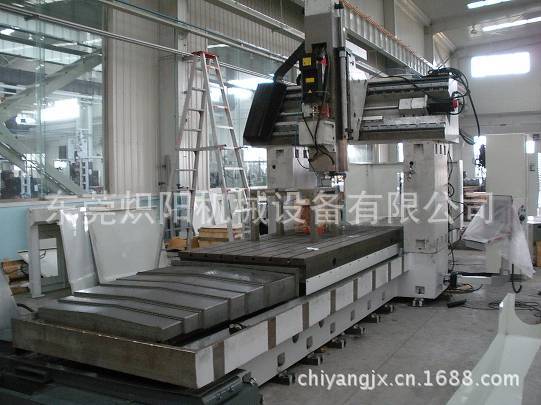

GDM龙门式加工中心主要技术参数
产品型号 | 单位 | GDM1220 | |||||
工 作 台 | 工作台尺寸 | mm | 12502000 | ||||
两立柱间距离 | mm | 1450 | |||||
允许最大荷重 | Kg | 3000 | |||||
T形槽宽度 | mm | 22H12 | |||||
加工 范围 | 工作台最大行程- X轴 | mm | 2200 | ||||
- Y轴 | mm | 1250 | |||||
主轴最大行程- Z轴 | mm | 750 | |||||
主轴端面至工作台面距离 | 最小 | mm | 200 | ||||
最大 | mm | 950 | |||||
主轴 | 锥孔(7:24) | BT50 | |||||
前轴承内径 | mm | Φ100 | |||||
主轴润滑方式 | 脂 | ||||||
变速方式 | 2档无级 | ||||||
减速比 | 1：1/1：4 | ||||||
转数范围 | r/min | 40~6000 | |||||
主轴电机功率 | 最小 | kW | 18.5 | ||||
最大 | kW | 22 | |||||
最大输出扭矩 | 最小 | N·m | 470 | ||||
最大 | N·m | 560 | |||||
进给 | 切削进给速度范围 | mm/min | 1~10000 | ||||
快速移动 | X轴 | m/min | 20 | ||||
Y轴 | m/min | 20 | |||||
Z轴 | m/min | 16 | |||||
机床 定位 精度 | 执行JB标准 （JB/T8771.4 -1998） | X轴 | 无光栅尺 | mm | 0.026 | ||
带光栅尺 | mm | 0.020 | |||||
Y轴 | 无光栅尺 | mm | 0.020 | ||||
带光栅尺 | mm | 0.010 | |||||
Z轴 | 无光栅尺 | mm | 0.015 | ||||
带光栅尺 | mm | 0.010 | |||||
执行JIS标准 (JISB6330) | X、Y、Z轴 | 无光栅尺 | mm | ±0.005/300 | |||
带光栅尺 | mm | ±0.003/300 | |||||
重复 定位 精度 | 执行JB标准 （JB/T8771.4 -1998） | X轴 | 无光栅尺 | mm | 0.018 | ||
带光栅尺 | mm | 0.012 | |||||
Y轴 | 无光栅尺 | mm | 0.012 | ||||
带光栅尺 | mm | 0.006 | |||||
Z轴 | 无光栅尺 | mm | 0.010 | ||||
带光栅尺 | mm | 0.006 | |||||
执行JIS标准 (JISB6330) | X、Y、Z轴 | 无光栅尺 | mm | ±0.003 | |||
带光栅尺 | mm | ±0.002 | |||||
自动 换刀 装置 ATC | 刀库容量 | 把 | 32,40,50,60 | ||||
最大刀具长度 | mm | 400 | |||||
最大刀具重量 | kg | 25 | |||||
选刀方式 | 随机 | ||||||
最大刀具直径 | 满刀 | 把 | Φ125 | ||||
邻位空 | 把 | Φ250 | |||||
主机重量 | Kg | 65000 | |||||
数控系统 | FANUC 0i/18i/SIEMENS840D | ||||||
