机床特点
-
特点：大空间+高刚度+高精度+高速度

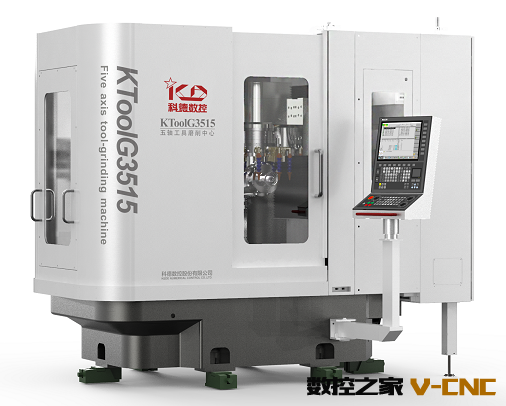

1. 科德数控股份有限公司研发生产的五轴工具磨削中心—KToolG 3515，其床身采用一体式设计。 具有更大的加工空间， 更强的磨削刚度， 更高的速度和精度。由人造花岗石铸造成型，具有抗腐蚀、耐酸、耐磨、抗冲击等特点。
2. 砂轮电主轴采用专用同步主轴电机驱动，体积小，扭矩大，稳定性高。配备科德数控股份有限公司自主研发的总线式数控系统GNC61和磨削工艺软件系统G-TOOL，完善加工刀具种类，满足用户要求。配备气动锁刀缸，完成拉刀功能，通过系统调节拉刀力。
参数
PARAMETER
项目
参数单位
KToolG3515
加工范围
最大刀具直径 mm
最小刀具直径 mm
最大棒料工件长度 mm
最大工件回转直径 mm
最大圆盘工件长度 mm
最大砂轮直径 mm
32
6
350
Φ350
280
200
行程
X / Y / Z轴移动量 mm
A轴回转范围°
C轴回转范围°
530/580/320
无限制
±180°
A轴
额定扭矩 Nm
工件主轴接口形式
54.1
SK50
砂轮主轴
功率S1 kw
扭矩额定/峰值 Nm
额定/最高峰值 rpm
16
39/48
4300/9000
C轴
额定扭矩 Nm
368
进给速度
X/Y/Z轴 m/min
A轴 r/min
C轴 rpm
20/20/20
500
100
控制分辨率
X/Y/Z轴 mm
A/C轴
0.0001
0.0001°
全闭环控制
X/Y/Z轴
A轴
C轴
标配
标配
标配
定位精度
X/Y/Z轴 mm
A/C轴
0.005
0.004°
重复定位精度
X/Y/Z轴 mm
A/C轴
0.003
0.002°
上料机构▲
夹持直径
料盘容量
6~32
40
附件▲
探针（测头）mm
油雾分离器
过滤机
重复精度±0.001（6m/min）
最大风量1800m3/h
供油压力6~10 bar
机床重量
——
约10吨
数控系统
供应商
型 号
HMI
运算显示分辨率
科德数控股份有限公司
GNC62总线式数控系统
15寸
1 nm
位置传感器
XYZ全闭环位置传感器 mm
光栅尺，分辨率0.0001，精度0.003▲
| 项目 | 参数单位 | KToolG3515 |
|---|---|---|
| 加工范围 | 最大刀具直径 mm 最小刀具直径 mm 最大棒料工件长度 mm 最大工件回转直径 mm 最大圆盘工件长度 mm 最大砂轮直径 mm |
32 6 350 Φ350 280 200 |
| 行程 | X / Y / Z轴移动量 mm A轴回转范围° C轴回转范围° |
530/580/320 无限制 ±180° |
| A轴 | 额定扭矩 Nm 工件主轴接口形式 |
54.1 SK50 |
| 砂轮主轴 | 功率S1 kw 扭矩额定/峰值 Nm 额定/最高峰值 rpm |
16 39/48 4300/9000 |
| C轴 | 额定扭矩 Nm | 368 |
| 进给速度 | X/Y/Z轴 m/min A轴 r/min C轴 rpm |
20/20/20 500 100 |
| 控制分辨率 | X/Y/Z轴 mm A/C轴 |
0.0001 0.0001° |
| 全闭环控制 | X/Y/Z轴 A轴 C轴 |
标配 标配 标配 |
| 定位精度 | X/Y/Z轴 mm A/C轴 |
0.005 0.004° |
| 重复定位精度 | X/Y/Z轴 mm A/C轴 |
0.003 0.002° |
| 上料机构▲ | 夹持直径 料盘容量 |
6~32 40 |
| 附件▲ | 探针（测头）mm 油雾分离器 过滤机 |
重复精度±0.001（6m/min） 最大风量1800m3/h 供油压力6~10 bar |
| 机床重量 | —— | 约10吨 |
| 数控系统 | 供应商 型 号 HMI 运算显示分辨率 |
科德数控股份有限公司 GNC62总线式数控系统 15寸 1 nm |
| 位置传感器 | XYZ全闭环位置传感器 mm | 光栅尺，分辨率0.0001，精度0.003▲ |
