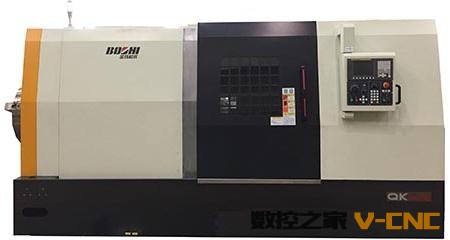

机床采用前后双卡盘结构，实现长管件的双位置夹持，采用排式刀架配合复合刀具。本机床是一种专门用于石油套管螺纹加工的专用数控车床，加工锥螺纹的扣型包括圆形扣、偏梯形扣和其它特殊扣形。
技术规格：
|
项 目 |
单位 |
QK1227 |
QK1235 |
|
|
加 工 范 围 |
床身上最大回转直径 |
mm |
φ800 |
φ880 |
|
床鞍上最大回转直径 |
mm |
φ540 |
φ540 |
|
|
最大加工长度 |
mm |
750 |
750 |
|
|
最大接箍直径 |
mm |
φ508 |
φ508 |
|
|
最大管子直径 |
mm |
φ270 |
φ340 |
|
|
主
轴 |
卡盘直径 |
mm |
φ630 |
φ800 |
|
主轴中心高 |
mm |
1290 |
1290 |
|
|
主轴通孔直径 |
mm |
φ285 |
φ355 |
|
|
主轴转速 |
r/min |
40--400 |
30--320 |
|
|
主电机功率 |
kw |
37 |
45 |
|
|
床
鞍 |
倾斜角度 |
DEG |
60° |
60° |
|
移动距离 X/Z |
mm |
380/800 |
380/800 |
|
|
快速移动速度 X/Z |
m/min |
8/12 |
8/12 |
|
|
伺服电机扭矩 X/Z |
Nm |
20/20 |
20/20 |
|
|
刀 架 |
刀位数 |
|
2/4 |
2/4 |
|
刀具尺寸 (车削/镗孔) |
mm |
32×32/φ80 |
32×32/φ80 |
|
|
其 它 |
电源 |
kVA |
70 |
70 |
|
体积(长X宽X高) |
mm |
46602520x2430 |
46602520x2430 |
|
|
总重量 |
kg |
13000 |
14000 |
|
