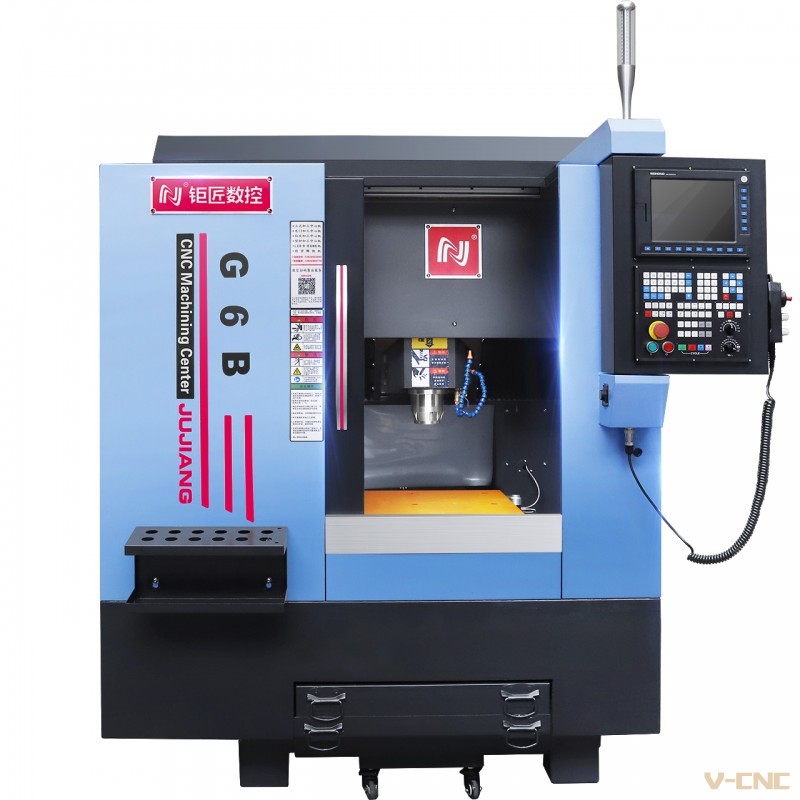

G6B（维宏NK300系统+4.5KW气动主轴+刀库10T）技术参数
Technical Parameters
|
型号 |
model |
单位（unit) |
|
|
行程Travel |
|||
|
X轴行程 |
X-axis travel |
mm |
620 |
|
Y轴行程 |
Y-axis travel |
mm |
620 |
|
Z轴行程 |
Z-axis travel |
mm |
180 |
|
龙门宽度（内侧） |
Gantry width （inside) |
mm |
700 |
|
主轴端面至工作台面距离 |
Distance from guide plane to spindle center |
mm |
50-230 |
|
工作台Worktable |
|||
|
工作台尺寸 |
Worktable size (L×W) |
mm |
600×600 |
|
最大承重 |
Maximum load |
kg |
260 |
|
T型槽 |
T-slot |
mm |
6-14-100 |
|
主轴Spindle |
|||
|
主轴转速 |
Spindle Speed |
rpm |
10000-30000 |
|
主轴功率 |
Spindle motor power |
KW |
4.5 |
|
主轴弹簧夹头 |
Spindle collet chuck |
|
ER25 |
|
松刀方式 |
Unlock tool way |
|
气动 |
|
刀库容量 |
Tool magazine Capacity |
T |
10 |
|
进给率Federate |
|||
|
X/Y/Z轴快递位移 |
Ted X/Y/Z axis express displacement |
mm/min |
22000 |
|
切削进给率 |
Cutting feed rate |
mm/min |
20000 |
|
精度Accuracy |
|||
|
定位精度 |
Pointing accuracy |
mm |
±0.006/300 |
|
重复定位精度 |
Repeat ability accuracy |
mm |
±0.003/300 |
|
机床信息Machine information |
|||
|
机床外形尺寸 |
Machine dimension (L×W×H) |
mm |
1760×2250×1900 |
|
机床重量 |
Machine weight |
kg |
2300 |
|
电力需求（功率/电流） |
Power requirement |
KVA |
7 |
※由于本公司不断改进产品，因此本公司保留随时更改设计及规格和配置的权利且不另行通知，
如蒙惠顾时，请确认规格是否变更！
