★数控冲床加工
产品性能
●采用一体化液晶工作站控制，单独控制柜与床身分体设计；
●系统集成国内通用编程软件功能，AutoCad图形自动转换代码；
●转塔采用球墨铸铁厚转塔轮盘，长导向模具、对中性好、装卸更换快捷方便；
●采用进口气动摩擦离合控制器，安全双联阀控制，工作稳定，性能可靠；有超吨位保险装置、报警保护；
●采用进口减速机配合进口伺服驱动，精度高，保证气缸定位的准确性；
●采用进口品牌电器元件，稳定可靠；
●配置全自动集中润滑装置，自动回油，定时定量自动循环润滑；
●采用优质弹性毛刷与万向球混合工作台，减少板材摩擦，拖料平稳；
●采用全浮动气动夹钳，可与板料上下一起浮动，避免板材变形；燕尾式溜板方便夹钳移动。

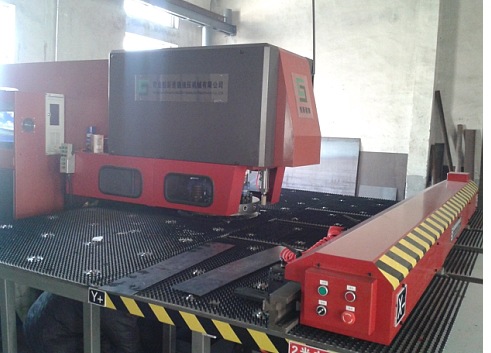

产品展示
主要配件
工位分布表
| 类型 | 模具尺寸 | 6工位 | 8工位 | 12工位 | 16工位 | 18工位 | 18工位 | 20工位 | 24工位 |
| A | Φ1.5 Φ12.7 | 4 | 4 | 6 | 8 | 8 | 9 | 8 | 8 |
| B | Φ12.7 Φ31.8 | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 12 |
| C | Φ31.8 Φ50.8 | — | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| D | Φ50.8 Φ88.9 | — | — | — | 2 | 2 | 1 | 2 | 2 |
参数规格表
| 名称 | 单位 | QH-KS6 | QH-KS8 | QH-KS12 | QH-KS16 | QH-KS18 |
| 加工板材尺寸 | mm | 1250*2500 | 1250*2500 | 1250*2500 | 1250*2500 | 1250*2500 |
| 加工精度 | mm | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
| 模位数 | 个 | 6 | 8 | 12 | 16 | 18 |
| 控制轴数 | — | 3(xyz) | 3(xyz) | 3(xyz) | 3(xyz) | 3(xyz) |
| 空气压力 | mpa | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
| 床身结构 | — | C型 | C型 | C型 | C型 | C型 |
| 一次冲孔最大直径 | mm | Φ31.8 | Φ50.8 | Φ50.8 | Φ88.9 | Φ88.9 |
| 最高冲孔频率 | cpm | 220 | 220 | 220 | 220 | 220 |
| 板材最大移动速度 | m/min | 60 | 60 | 60 | 60 | 60 |
| 转盘转速 | rpm | 30 | 30 | 30 | 30 | 30 |
| 公称力 | kn | 250-400 | 250-400 | 250-400 | 250-400 | 250-400 |
| 外形尺寸 | 长(mm) | 5000 | 5000 | 5000 | 5000 | 5000 |
| 外形尺寸 | 宽(mm) | 3500 | 3500 | 3500 | 3500 | 3500 |
| 外形尺寸 | 高(mm) | 2400 | 2400 | 2400 | 2400 | 2400 |
售后服务
青岛盟林德—供应数控冲床 电话13969699379
