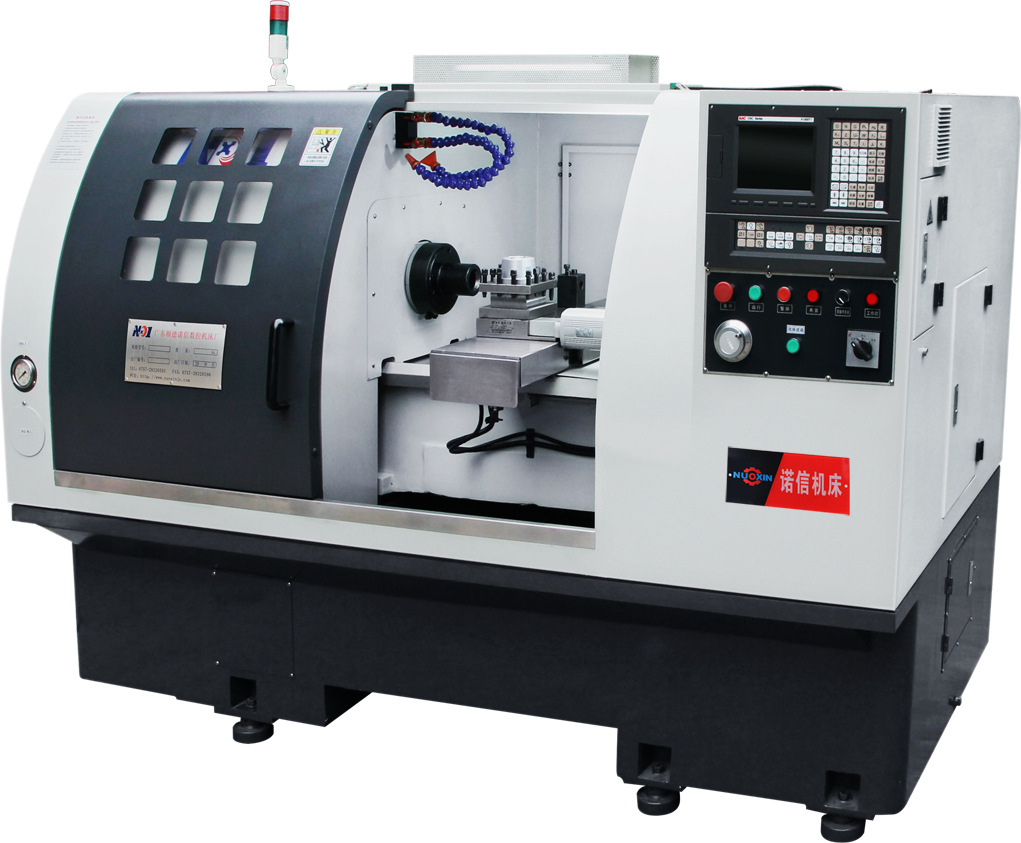

专业制造平床身电动刀架数控车床(图)

平床身电动刀架系列数控车床

A、结构特点

1--适用于中小零件和连续切削，可保持长久的高精度和优等的表面粗糙度。

2--机床采用整体式床脚，后斜排屑，刚性好并易于机床散热。

3--床身、大拖板、滑板、主轴箱等主要零部件均采用树脂砂造型，高强度铸铁，刚性好、抗震性强。

4--大拖板、滑板导轨表面贴塑使其动静磨擦系数大幅降低，提高了移动速度，重复定位精度，耐磨性及防锈性，并方便日后导轨维修。

5--大拖板、滑板、镶条、滚珠丝杆等机床重要部位均采用电脑集中自动间歇式润滑，间歇时间为45min（可调），从而节省时间和减少令人头痛的维护问题。

6--换刀方式：采用横拖板排刀换刀方式，换刀速度快，精度高。

7--液压站采用台湾变量泵、电机、电磁阀，噪音小，油温低。

8--两轴转动由伺服电机与精密滚珠丝杆通过弹性联轴器直联，受力情况好，定位精度高。

9--高刚性、高精度、高速度的线性滑轨，精密滾珠丝杆（25B型），快移速度可达18m/min,提高工作效率，缩短加工时间。

10--造型优美的全封闭防护，防水性能好，活动门开启轻松自如，并配有安全联锁开关。

B、主要功能部件配置

C、主要技术参数
