产品 高精度 高效率，1年免费维修
终生维护，包邮，量大从优
***温馨提示***
产品图片属性及价格仅供参考，详情请旺旺或来电咨询！

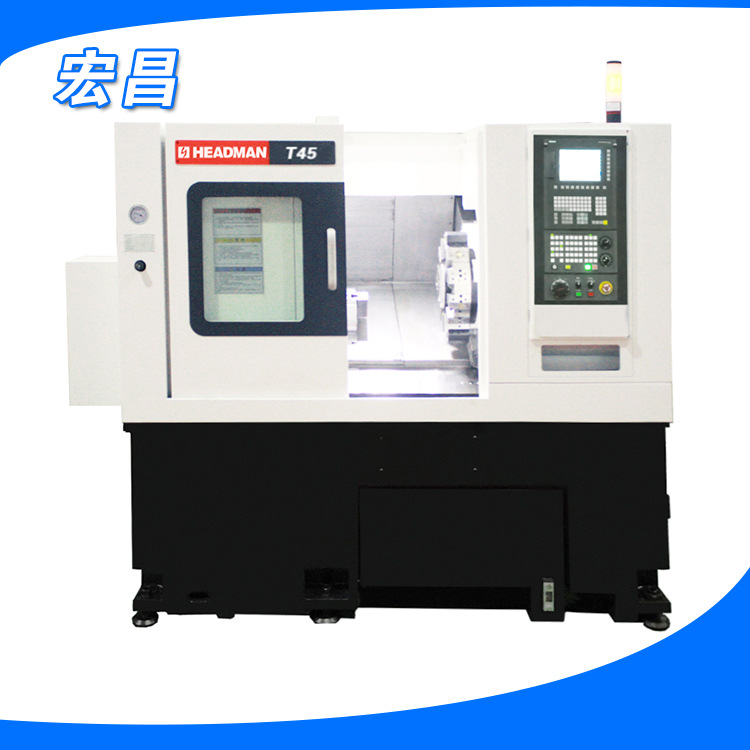

1.产品采用先进的30°混合式斜床身结构设计，使得机床具有极强的刚性、高精度和热稳定性。
2.主轴采用模块化设计，支撑轴承采用套筒式结构，前后两端都为双列圆柱滚子轴承，具有更好的刚性和耐冲击性。
3.刀塔为无抬升结构，采用伺服电机分度，三片鼠牙盘精确定位，液压可靠锁紧实现高速换刀及高刚性加工。
4.X、Z轴丝杠采用双支承预拉伸结构，导轨形式采用进口直线滚柱导轨。快移速度可达到30000mm/min和36000mm/min。
5.尾座移动采用进口高精度线性导轨形式，液压尾座最大可提供3.5KN的顶紧力。
6.操作系统采用SIEMENS828D系统，操作简便，免维护。
技术参数项目 | 要求 | 选项项目 |
最大回转直径 | mm | Φ450 |
最大加工直径 | Φ280 | |
最大加工长度 | 300 | |
棒材作业能力 | Φ45 | |
行程 | ||
X轴行程 | mm | 165 |
Z轴行程 | 330 | |
主轴 | ||
卡盘尺寸 | in. | 6 |
主轴转速 | min-1 | 35-5000 |
主轴端 | JISA2-5 | |
通孔直径 | mm | Φ56 |
刀塔 | ||
刀塔形式 | 8位鼓型伺服刀塔 | |
刀具数量 | 把 | 8 |
方刀杆尺寸 | mm | 20*20 |
镗刀杆直径 | mm | Φ32 |
刀台分度时间 | sec. | 0.3 |
进给速度 | ||
X轴快速进给速度 | mm/min | 30000 |
Z轴快速进给速度 | 36000 | |
尾座 | ||
尾座套筒直径 | mm | 75 |
尾座套筒行程 | mm | 80 |
尾座芯轴锥孔规格 | MT4 | |
电机 | ||
主轴电机 | kW(HP) | 7 |
X/Z轴电机 | 1.5 | |
所需动力源 | ||
电源容量 | kVA | 18/23.4 |
气源 | MPa,L/min | 0.5,100(标准状态) |
水箱容量 | ||
切削液容量 | L | 130 |
机床大小 | ||
机床高度 | mm | 1700 |
占地面积 | m*m | 2.72 |
机床重量 | kg | 3400 |
系统 | ||
SIEMENS828D | ||
