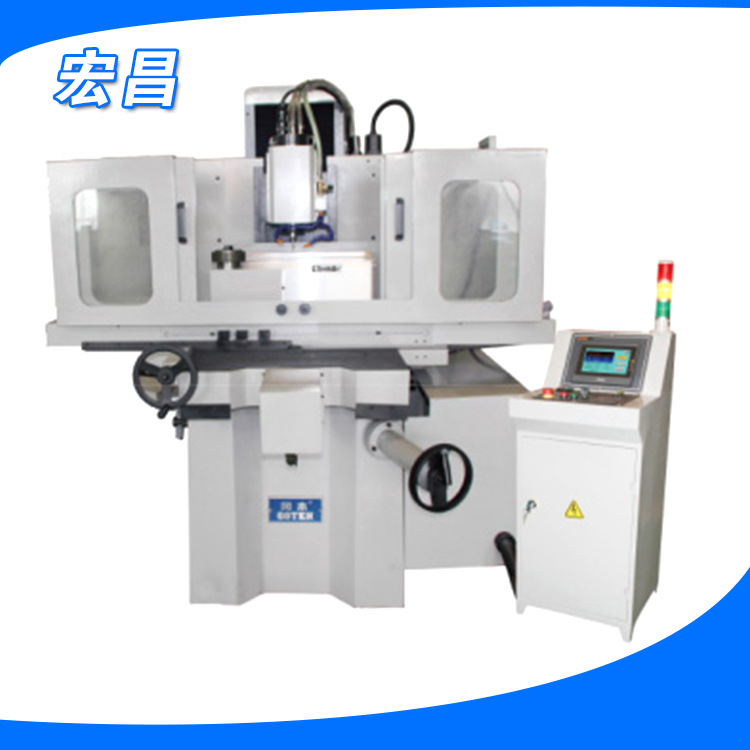

型 号：GTS-306MSI-003直线导轨专用滑块成型磨床
·简介： 本机床的结构特点介绍如下: 适用于磨削直线导轨专用滑块成型及典型型面，具有生产效率高，成形精度好的特点。 1、本机床采用5SD42-4电主轴，转速为42000R.p.m,并配置变频器以及主轴水冷装置,润滑油雾装置。使各...
详细介绍
本机床的结构特点介绍如下:
适用于磨削直线导轨专用滑块成型及典型型面，具有生产效率高，成形精度好的特点。
1、本机床采用5SD42-4电主轴，转速为42000R.p.m,并配置变频器以及主轴水冷装置, 润滑油雾装置。使各种形状的砂轮能达到所需要的线速度,有效提高了磨削效率和砂轮利用率。
2、前后、上下也可以采用PLC控制程序,用触摸屏进行会话式编程，极简单的手动操作功能和自动程序，有丰富的教示功能，能对砂轮的磨损进行自动补偿和定位的修整程序。配置液晶屏、前后光栅尺、电子手轮；
3、设计立式永磁固定工件,使工装没有热变形,成型精度能做到0.002mm以内；
4、全密封船形，有效提升了机床的防水、防尘的效果；
5、工作效率：滑块的装夹时间3-5分钟，单边余量0.15mm左右，磨削时间约7-10分钟，工作台面长500mm，长100mm的滑块一次装5个，8小时专门磨这种产品大约能完成150个左右的日产量。
项目 | 单位 | MD-306 | MD-4010 | MD-4510 | MD-5010 | MD-5012 | |||||
工作台工作面积 | mm | 300*600 | 400*1000 | 450*1000 | 500*1000 | 500*1200 | |||||
工作台横向最大移动量 | mm | 660 | 1150 | 1150 | 1150 | 1350 | |||||
工作台纵向最大移动量 | mm | 370 | 450 | 500 | 500 | 500 | |||||
工作台面至主轴中心最大距离 | mm | 540 | 600 | 600 | 600 | 600 | |||||
砂轮尺寸 | mm | Φ200×62×Φ127 | |||||||||
线速度 | (m/s) | 30~80(可选) | |||||||||
砂轮垂直最小进给量 | mm | 0.001 | |||||||||
工作台横向快速进给速度 | (mm/min) | 5~23 | |||||||||
上下伺服电机(W) | (W) | 400 | |||||||||
左右伺服电机 | (W) | 750 | |||||||||
吸尘马达(W) | (W) | 1000 | |||||||||
冲水马达 | (Hp×p) | 1/8×2 | |||||||||
加工试件表面粗糙度 | μm | Ra0.24 | |||||||||
加工试件平行度 | mm | 0.002 | |||||||||
主轴径向跳动 | mm | ≤0.003 | |||||||||
主轴端面跳动 | mm | ≤0.005 | |||||||||
上下重复定位精度 | mm | ≤0.004 | |||||||||
机床外形尺寸（长×宽×高） | mm | 2200*3050*1900 | 2380*3850*1982 | 2400*4500*2010 | |||||||
规格 | 单位 | GTS-618M* | GTS-618H | ||||||||
能力 | 工作台工作面积availableareaofworkingtable | mm | 460*150 | 350*150 | |||||||
左右最大移动量maximummovingdimensionfromlefttoright | mm | 485 | 485 | ||||||||
前后最大移动量maximummovingdimensionfromfronttoback | mm | 180 | 180 | ||||||||
工作台面至主轴中心最大距离maximumdistancefromsurfaceofworkingtabletospindle | mm | 400 | 400 | ||||||||
工作台最大承受重量maximumbearingweightofworkingtable | Kgs | 120 | 120 | ||||||||
