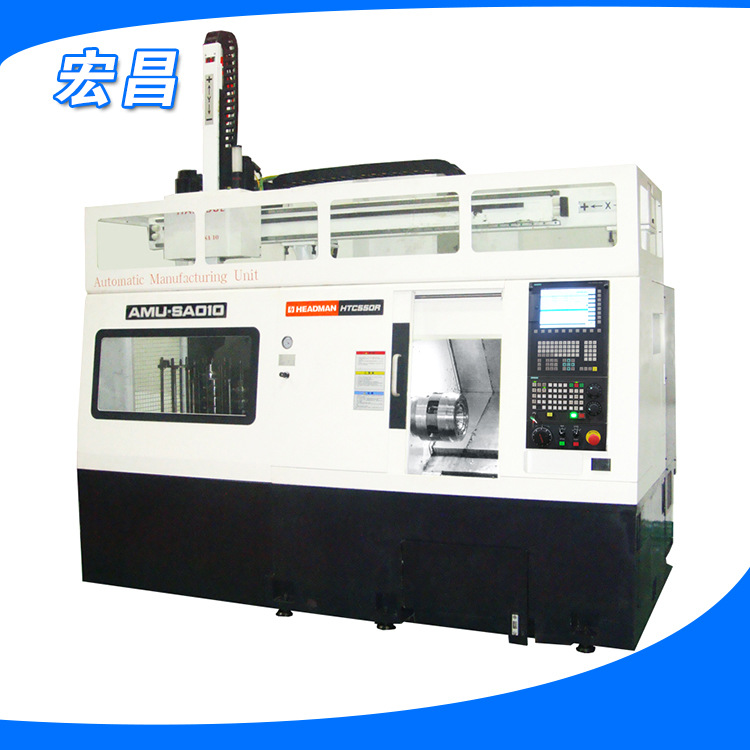

HTC550R无人加工单元
HTC550R是一款高精度、高效率、无人化盘类加工单元。可广泛应用于汽车、航空航天、电子、一般机械等行业的盘类零件无人化加工。该产品采用物流主机一体化设计和集成，实现了最小占地面积。
技术参数项目 | 要求 | 选项项目 | ||
加工能力 | 最大回转直径 | 550mm | ||
最大加工直径 | 330mm | |||
最大加工长度 | 330mm | |||
主轴通孔直径 | 51mm | |||
最大支持质量（含卡盘） | 200kgf | |||
X/Z轴 | 行程 | X轴 | 190mm | |
Z轴 | 330mm | |||
快进速度 | X轴 | 30000mm/min | ||
Z轴 | 36000mm/min | |||
驱动电机扭矩 | X轴 | 6.3Nm | ||
Z轴 | 6.3Nm | |||
定位精度 | X轴 | ±0.003mm/100mm;0.006mm/L | ||
Z轴 | ±0.003mm/100mm;0.006mm/L | |||
重复定位精度 | X轴 | ±0.001mm | ||
Z轴 | ±0.001mm | |||
主轴 | 输出功率（30min/连续） | 11.5KW | 15kw | |
主轴端部形式 | A2-6 | |||
主轴转速 | 35~4000rpm | |||
卡盘 | 8寸 | 选项10寸，高低压自动转换，程序控制 | ||
主轴扭矩 | 160NM | |||
主轴跳动 | 根部 | 0.002mm | ||
300mm | 0.005mm | |||
主轴轴承结构 | 前端 | 双列角接触球轴承+双列滚柱轴承 | ||
尾端 | 双列滚柱轴承 | |||
主轴材质以及热处理 | 20CrMo整体渗碳淬火 | |||
刀塔 | 刀塔形式 | 液压伺服刀塔 | ||
刀具容量 | 12把 | |||
刀具分度时间 | 0.2S/位(0.39S)/6位 | |||
外圆刀具尺寸 | 20mm×20mm | |||
最大镗刀直径 | ¢32mm | |||
