| 参数(Markter) | 型号(Type) | ||||

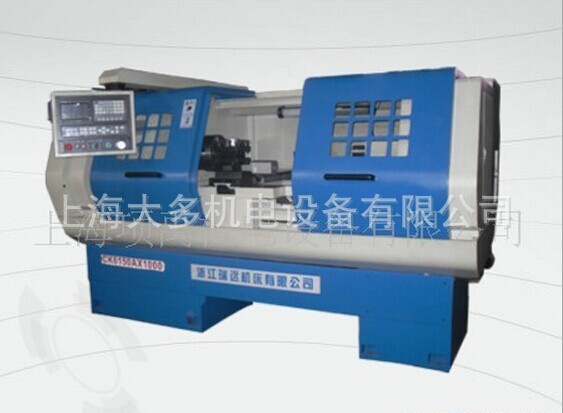

| CK6150A | CJK6150A | ||||
加工范围 | 床身上最大回转直径 | Max swing diameter over bed | (mm) | 500 | 500 |
| 滑板上回转直径 | Swing diameter of sliding plate | (mm) | 280 | 280 | |
| 最大工件长度 | Max cutting length | (mm) | 1000 | 1000 | |
| 导轨宽度 | (mm) | 440 | 440 | ||
主轴 | 主轴转速范围 | Spindle speed range | (mm) | 7-135/135-550/550-2200 | 7-135/135-550/550-2200 |
| 主轴转速级数 | Spindle speed step | (mm) | 档内无级(三挡) | 档内无级(三挡) | |
| 主轴孔径 | Spindle bore | (mm) | Φ82 | Φ82 | |
| 卡盘(Φ250mm) Cluck | 手动 Manual | 标配 | 标配 | ||
| 液动 Hydraulic | 特配 | 特配 | |||
| 主电机功率 | Spindle motor power | (kw) | 7.5kW(变频) | 7.5kW(变频) | |
进给 | Z轴行程 | Z-axis stroke | (mm) | 1000 | 1000 |
| X轴行程 | X-axis stroke | (mm) | 300 | 300 | |
| 快速移动速度X/Z | Rapid moving speed | (m/min) | 6/8(伺服) | 4/5(步进) | |
| 最小输入单位X/Z | X/Z Min input | (mm) | 0.001 | 0.01 | |
| 驱动电机扭矩X/Z | N.M | 伺服5/7.7步进16/20 | 伺服5/7.7步进16/20 | ||
位置精度 | 定位精度X/Z | Positinoning accuracy | (ISO) | 0.03/0.04 | 0.03/0.04 |
| 重复定位精度X/Z | Repeatability accuracy | (ISO) | 0.012/0.016 | 0.012/0.016 | |
(排)刀架 | 卧式六工位 | Horizontal six-station | 特配 | 特配 | |
| 四工位刀架 | Horizontal four-station | 标配 | 标配 | ||
| 排刀架 | Tool post | 无 | 无 | ||
| 车刀刀体尺寸 | Lathe tool dimension | (mm) | 25×25 | 25×25 | |
| 刀架重复定位精度 | Repelitive position precision | 0.005 | 0.005 | ||
| 刀架换刀时间 | 2s | 2s | |||
尾座 | 尾座套筒行程 | Stroke of Tailstock sleeve | 150 | 150 | |
| 尾座套筒直径/锥孔 | Diameter/Hole of Taiistock sleeve | Φ75/MT5 | Φ75/MT5 | ||
切削工件 | 工件精度 | Workplaces precision | IT6 | IT6 | |
| 工件粗糙度 | Wordplaces roughness | Ra1.25 | Ra1.25 | ||
控制系统 | 广数 | 928TE,980TB/TD,980TA | 标配 | 标配 | |
| 凯恩帝 | K1Ti、 K1000T、K100Ti-D | 标配 | 标配 | ||
| 航天数控 | 2000TD、2110eT | 特配 | 特配 | ||
| 机床尺寸 Dimensions of Tool 长×宽×高 (L×W×H) (mm) | 2650×1525×1670 | 2650×1525×1670 | |||
| 机床重量 Weight (kg) | 2800(参考重量) | 2800(参考重量) | |||
注：参数如有变更，以实物为准。
Note:If the parameters have any change,please follow up the real product.
