| 参数(Markter) | 型号(Type) | |||

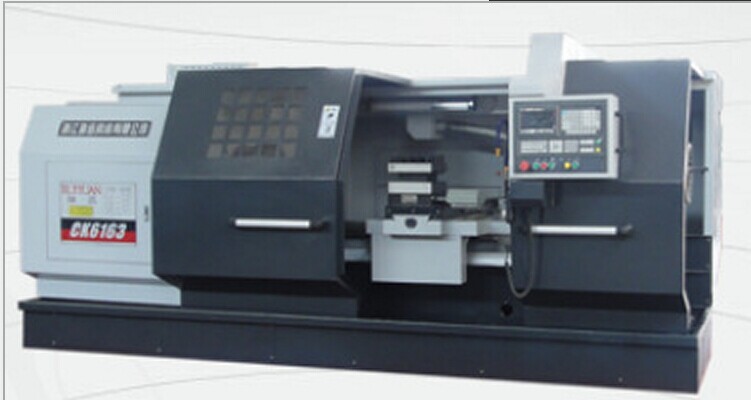

| CK6163 | ||||
| 加工范围 Processin Grange | 床身上最大回转直径 | Max swing diameter over bed | (mm) | 630 |
| 滑板上回转直径 | Swing diameter of sliding plate | (mm) | 330 | |
| 最大工件长度 | Max cutting length | (mm) | 1000/1500 | |
| 导轨宽度 | (mm) | 600 | ||
| 主轴 Spindle | 主轴转速范围 | Spindle speed range | (mm) | 7-70/20-170/50-400/125-1000 |
| 主轴转速级数 | Spindle speed step | (mm) | 档内无级(四挡) | |
| 主轴孔径 | Spindle bore | (mm) | Φ105 | |
| 卡盘(Φ250mm) | 手动 Manual | 标配(Φ325) | ||
| Cluck | 液动 Hydraulic | 特配 | ||
| 主电机功率 | Spindle motor power | (kw) | 11kW(变频) | |
| 进给 Feed | Z轴行程 | Z-axis stroke | (mm) | 1000/1500 |
| X轴行程 | X-axis stroke | (mm) | 400 | |
| 快速移动速度X/Z | Rapid moving speed | (m/min) | 4/8(伺服) | |
| 最小输入单位X/Z | X/Z Min input | (mm) | 0.001 | |
| 驱动电机扭矩X/Z | N.M | 伺服10/18 | ||
| 位置精度 | 重复定位精度X/Z | Repeatability accuracy | (ISO) | 0.012/0.016 |
| Position Precision | ||||
| (排)刀架 Carriage | 卧式六工位 | Horizontal six-station | 特配 | |
| 四工位刀架 | Horizontal four-station | 标配 | ||
| 车刀刀体尺寸 | Lathe tool dimension | (mm) | 40×40 | |
| 刀架重复定位精度 | Repelitive position precision | 0.005 | ||
| 刀架换刀时间 | 2 | |||
| 尾座 Tailstock | 尾座套筒行程 | Stroke of Tailstock sleeve | 270 | |
| 尾座套筒直径/锥孔 | Diameter/Hole of Taiistock sleeve | Φ105mm/MT5 | ||
| 切削工件 | 工件精度 | Workplaces precision | IT6 | |
| 工件粗糙度 | Wordplaces roughness | Ra1.25 | ||
| 控制系统 CNC System | 广数 | 928TE,980TB/TD,980TA | 标配 | |
| 凯恩帝 | K1Ti、 K1000T、K100Ti-D | 标配 | ||
| 航天数控 | 2000TA | 特配 | ||
| 机床尺寸 Dimensions of Tool 长×宽×高 (L×W×H) (mm) | 3820×2000×1730 | |||
| 机床重量 Weight (kg) | 4800(1500mm参考重量) | |||
| 注：参数如有变更，以实物为准。 | ||||
| Note:If the parameters have any change,please follow up the real product. | ||||
