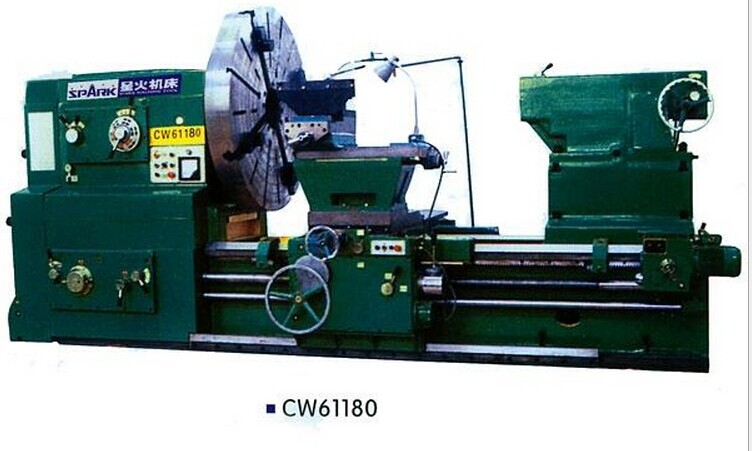

本机床主要承担大回转直径的车削工作，能够车削各种零件的端面、外圆、内孔、锥面及公制、英制、模数和径节螺纹，还可以完成钻孔、套料和镗孔等工艺要求。机床主轴采用三支承结构，它的制动是液压控制，刹车灵敏可靠，可用按钮不停变换一级速度。床身采用П形筋、夹砂结构、导轨宽度适宜。刚性好，抗振性强，排屑方便。机床还设有单独油泵，强制润滑，以及溜板、刀架、床鞍能单独快速移动、终端保险、定程切削、尾座机动挂钩和过载安全保护等机构；转速、进给量和功率等参数设计合理，均能很好地满足粗精加工需要。机床且有刚性强、效率高、节能、安全可靠、操作方便和造型美观等特点。
参数 | CW61180/1 CW62180/1 | |
床身上最大回转直径 | mm(in) | 1800(72) |
马鞍处最大回转直径 | mm(in) | |
刀架上最大回转直径 | mm(in) | 1480(59) |
最大车削长度 | mm(in) | 1500-16000(60-640) |
顶尖间工件最大重量 | kg | 8000、10000 |
床身宽度 | mm(in) | 970(39) |
主轴端部代号 | ISO | A2-15 |
主轴前轴承直径 | mm(in) | 200(8)、220(8.8) |
主轴孔径 | mm(in) | 130(5.2)、100(4) |
主轴锥孔 | Metric No.140 | |
主轴转速级数 | 手动21级（Manual operating) | |
主轴转速范围 | r/min | 3.15-315 2.5-250(2-200) |
主电机功率 | kw | AC22 |
快移速度电机功率 | kw | 1.5 |
刀杆截面 | mm(in) | 45?45(1.8?1.8) |
刀架回转角度 | ?90? | |
横刀架行程 | mm(in) | 200(8) |
纵刀架行程 | 400(16) | |
横滑板行程 | mm(in) | 880(35) |
纵刀架快移速度 | mm/min | 935 |
横向快移速度 | mm/min | 1870 |
纵向快移速度 | mm/min | 3740 |
公制螺纹种数与范围 | mm | 45、1-120 |
英制螺纹种数与范围 | T.P.I. | 42、30-1/4 |
模数螺纹种数与范围 | mm | 46、0.5-60 |
径节螺纹种数与范围 | D.P. | 48、60-0.5 |
纵向进给量种数与范围 | m/rev | 97、0.064-12 |
横向进给量种数与范围 | m/rev | 97、0.032-6 |
上刀架进给量种数与范围 | m/rev | 97、0.016-3 |
尾座套筒直径 | mm(in) | 160(6.4) 200(8) |
尾座套筒锥孔 | Metric No.80、Morse No.6 | |
尾座套筒行程 | mm(in) | 300(12) |
3米机型重量 | kg | 14200 |
每米增加重量 | kg | 1400 |
