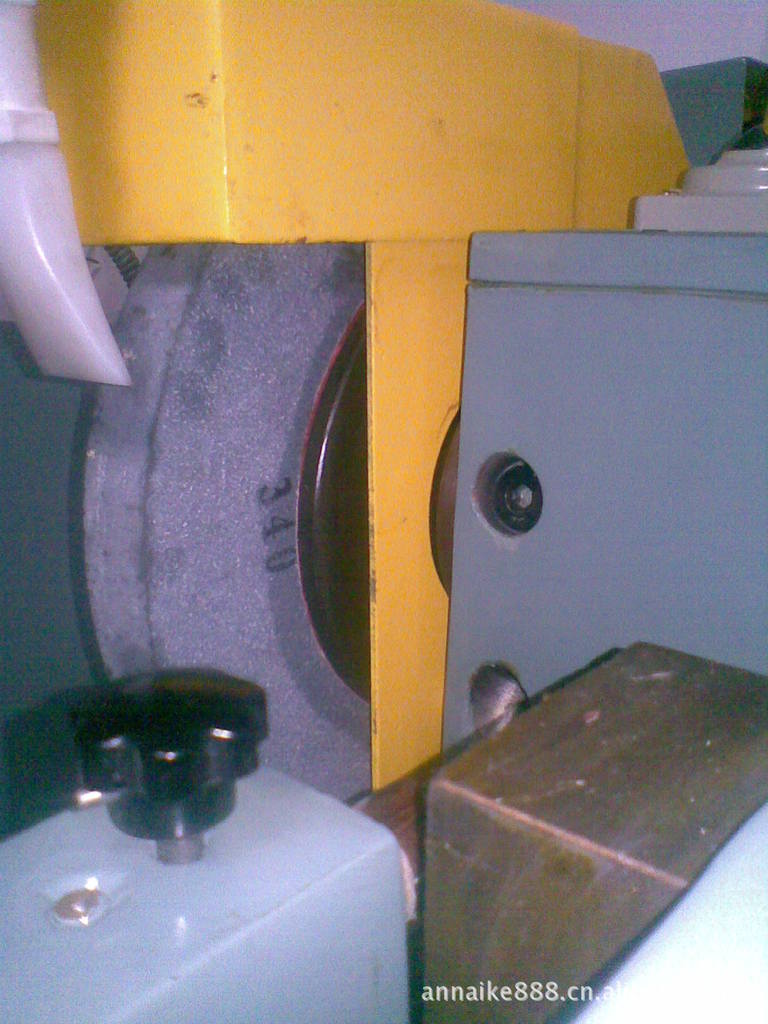

主磨头
微调锥度 指示表

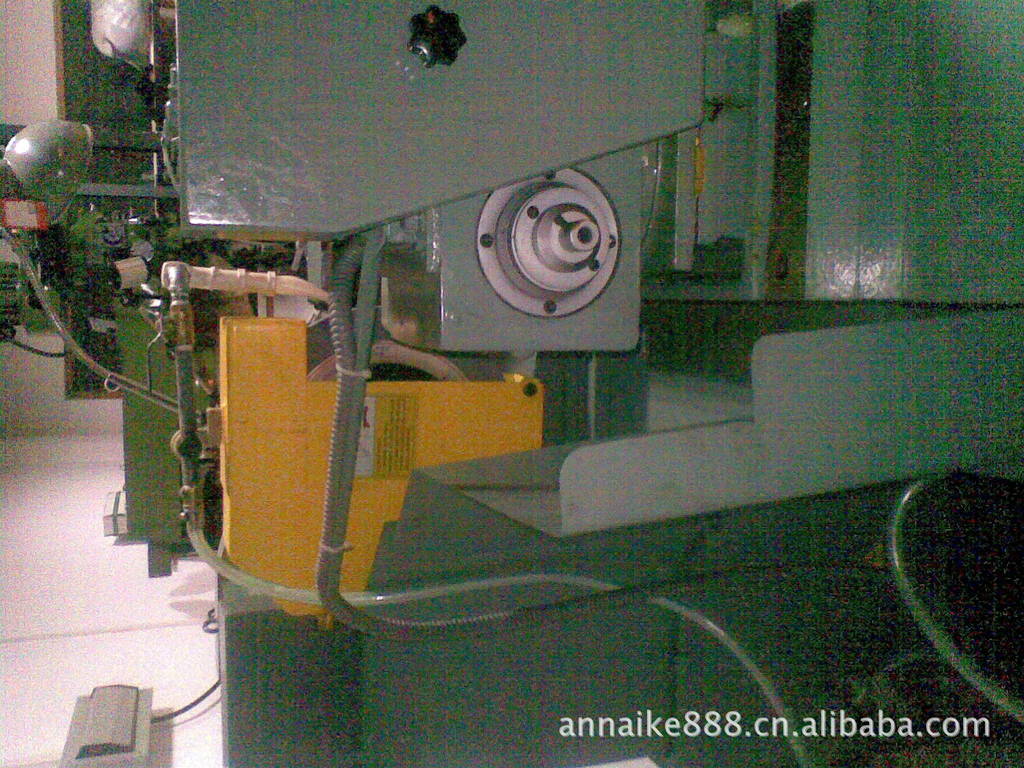

高精度磨头

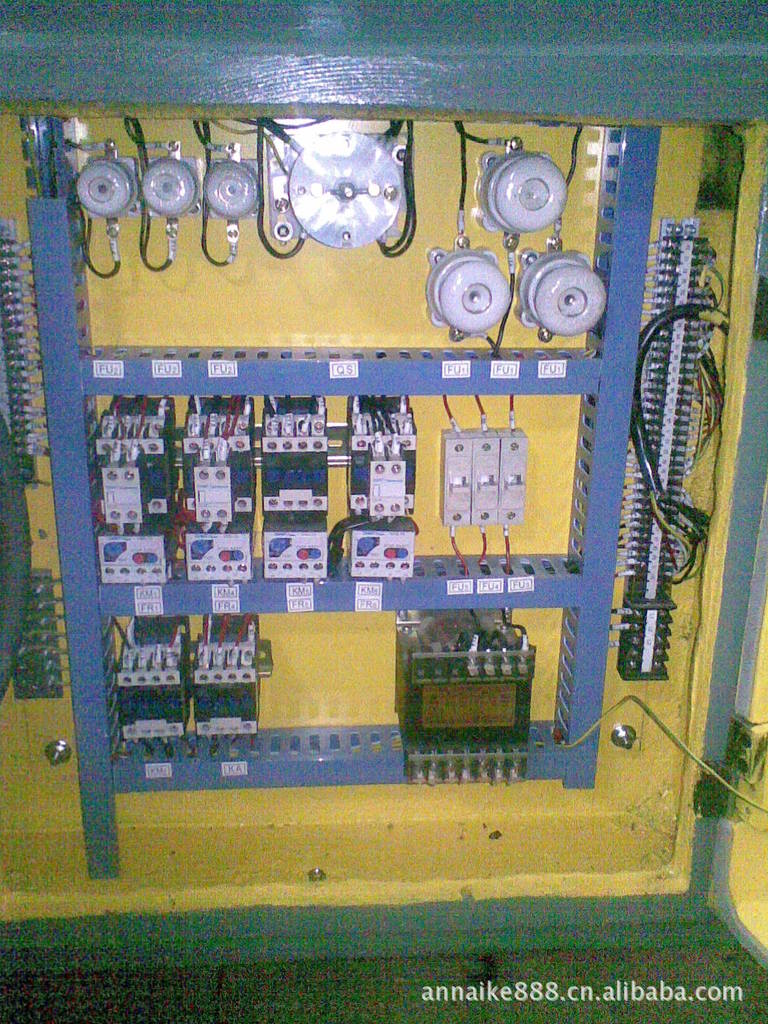

规范、简洁、合理、安全的控制电箱
东莞市寮步安耐可机床配件经营部是一家铣床、车床、磨床、CNC加工中心、带锯床、火花机、线切割、冲床、摇臂钻等产品的经销批发的个体经营。经营的铣床、车床、磨床、CNC加工中心、带锯床、火花机、线切割、冲床、摇臂钻畅销消费者市场。公司与多家零售商和代理商建立了长期稳定的合作关系。我公司经销的铣床、车床、磨床、CNC加工中心、带锯床、火花机、线切割、冲床、摇臂钻品种齐全、价格合理。我公司实力雄厚，重信用、守合同、保证产品质量，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。
| 机床用途与性能特征 | |||

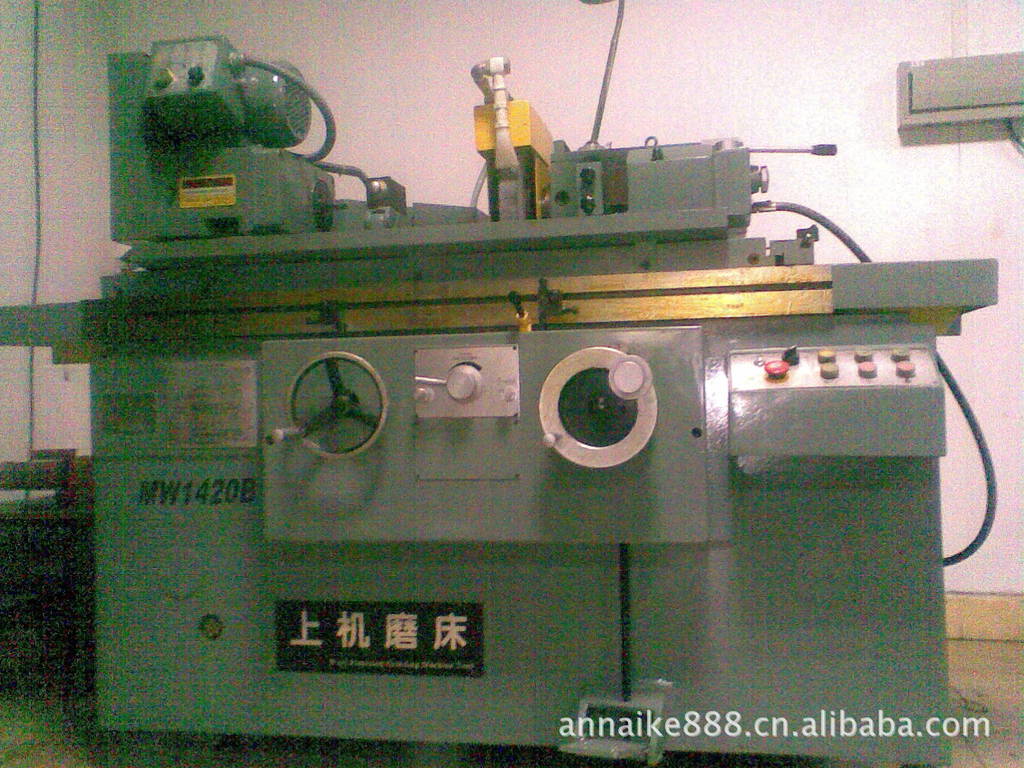

| · 本机床适用于磨削圆柱形和圆锥形的外圆和内孔，也可磨削轴向端面，宜用于批量生产及各种机械加工行业使用，具有精度高、刚性强，磨削效率高，操作方便等特点，结构先进，造型美观。 | |||
| · 本系列机床的工作台纵向移动有液压和手动，砂轮架和头架可回转，外圆砂轮采用Φ400×40×Φ203，提高了磨削效率及砂轮耐用度。头架主轴可转动，砂轮架实现微量进给，液压系统部分采用低噪音专用油泵，供油平稳，噪音小，工作台液压往复，具有抖动装置，可实现小距离频繁换向功能，提高切入磨削工件时的表面质量。 | |||
| 技术规格参数： | 机床主要附件： | ||
| 磨削直径范围 | Φ8︿200mm | 1 冷却液箱 | 1套 |
| 磨削孔径范围 | Φ13︿80mm | 2 砂轮修整器 | 1套 |
| 最大磨削长度 | 520/750/1000mm | 3 开式中心架 | 1套 |
| 中心高 | 125mm | 4 砂轮平衡轴 | 1套 |
| 顶尖中心距 | 520/750/1000mm | 5 三爪卡盘 | 1套 |
| 最大工件重量 | 50kg | 6 顶尖 | 1件 |
| 工作台最大纵向移动量 | 600/800/1080mm | 7 半缺顶尖 | 1件 |
| 工作台最大回转角度 | -5°︿+9°/-3°︿+9°/-3°︿+7° | 8 桥板 | 1件 |
| 工作台液压移动速度 | 0.1︿4 m/min | 9 桃子夹头 | 1套 |
| 工作台手轮-转移动量 | 6mm/r | 10 三角皮带、多楔带、平皮带 | 各2件 |

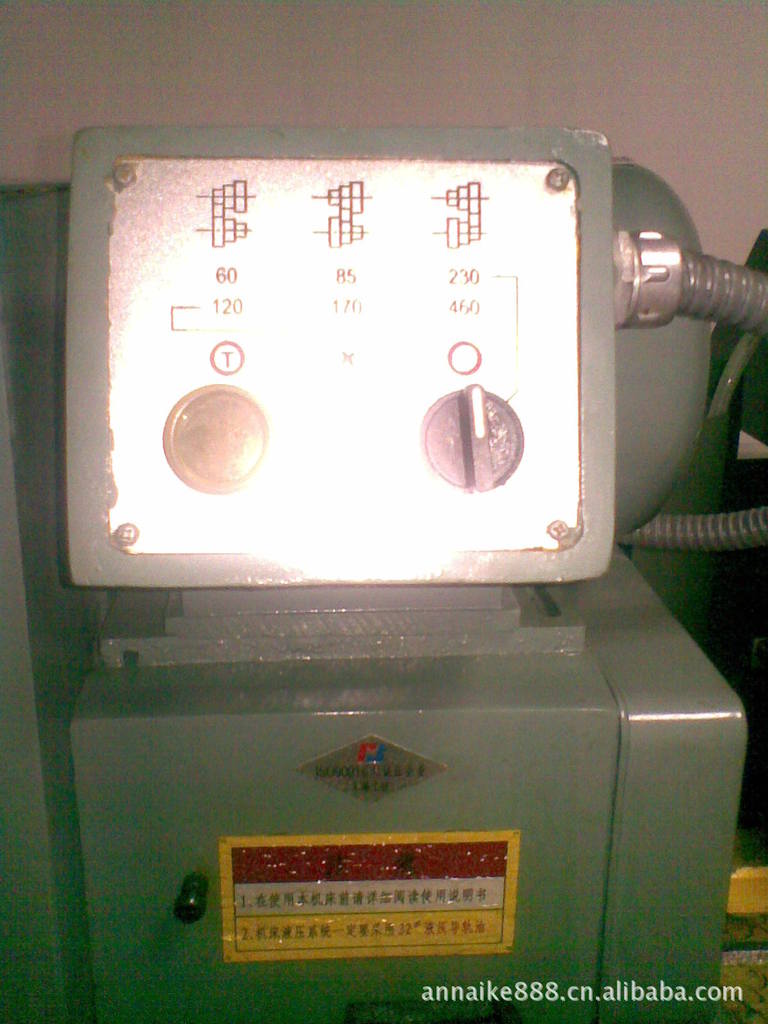

| 头架主轴转速 | 60.85.230.120.170.460r/min | 11 垫铁 | 3件 |
| 头尾架顶尖锥度 | No.3 | 12 松卸螺帽 | 1件 |
| 13 砂轮夹板 | 1套 | ||
| 头架卡盘直径 | 125 mm | 14 内磨接长轴 | 4套 |
| 尾架套筒移动量 | 25 mm | 15 内六角套筒扳手 | 1件 |
| 砂轮架快速移动量 | 20 mm | 16 遮板 | 1套 |
| 手轮-转砂轮架移动量 | 1 mm | ||
| 微调捏手转-格砂轮架移动量 | 0.00125mm | 机床工作精度（标准试件）： | |
| 砂轮轴转速 | 2230/1820 r/min | 圆度 | 0.0015mm |
| 砂轮架移动量 | 150mm | 圆柱度 | 0.005mm |
| 砂轮规格 | Φ400×(40～50)×Φ203 | 粗糙度 | Ra≤0.32μm |
| 或Φ300×(25～40)×Φ127mm | 特殊订货附件： | ||
| 电机总容量 | 4.24kw | 1 圆弧修整器 | 1套 |
| 机床外形尺寸 | 2000×1420×1600/2700×1420×1600/3100×1400×1600 | 2 砂轮平衡架 | 1套 |
| 机床重量 | 2500/2900/3100kg | ||
