产品参数：
规格 | D7145 | D7150 |
工作台台面尺寸mm | 800×500 | 800×500 |
工作台行程mm | 450×350 | 500×400 |
主轴行程mm | 250+200 | 250+200 |
电极板至工作台mm | 650 | 700 |
电极吊重kg | 75 | 75 |
最大工作台承重kg | 800 | 1000 |
油槽外径尺寸mm | 1400×720×450 | 1600×850×500 |
机床外型尺寸mm | 1600×1450×2250 | 1800×1450×2450 |
机床重量kg | 1800 | 2000 |
电源型号 | EDM60C/100C | EDM60C/100C |
最大加工电流A | 60/100 | 60/100 |
最小电极消耗比% | ＜0.1 | ＜0.1 |
最细表面粗糙度um | Ra≤0.4 | Ra≤0.4 |
产品介绍：
机械本体采用CAD、CDM辅助设计，铸件按 米汉纳国际标准铸造，强度高=变形小。主轴 采用日本三洋直流伺服电机，直线滚动导轨； 无论有无负重，均滑动轻巧，随动性能好。

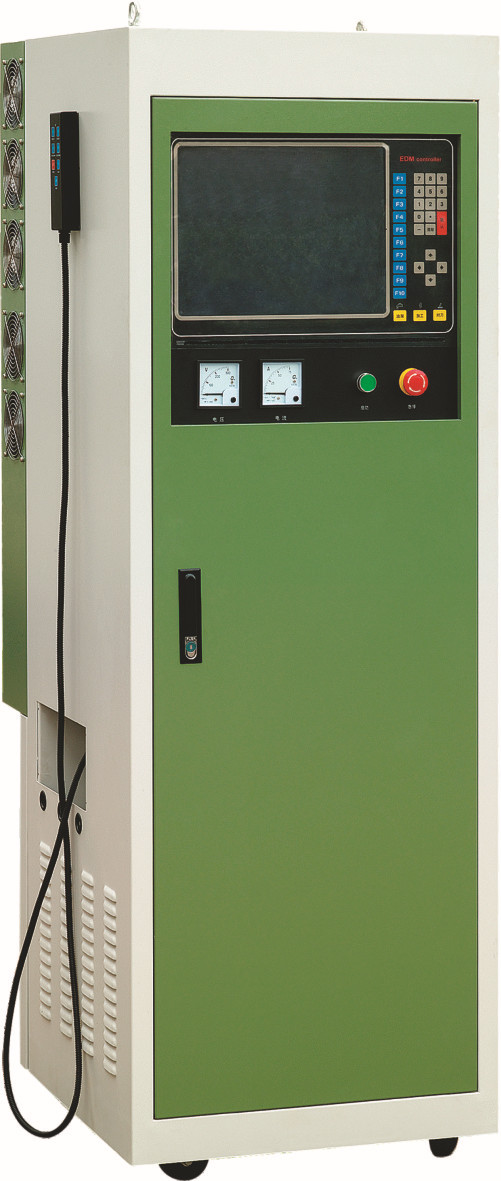

控制柜：
完善的光栅尺数显系统： 1、坐标值清零 2 、坐标值置数 3、中心点位置计算 4 、公制及英制单位切换 5、数据恢复功能 6、 四个参考坐标系 7、支持 1微米 / 5微米 光栅尺
采用高可靠的工业级计算机，全数字控制： 1、所有加工参数可任意微调或输入2、加工数据断电记忆 3、数控脉冲波形，稳定度10 -6 4、多种脉冲波形输出 5、智能防积碳控制 6、Ｚ轴99段数控
加工参数设定简便、快捷： 1、只需输入低压电流和加工深度 2、加工和编程可同时进行 3、大空间的用户文档区 4、专用的对刀参数
友好的人机操作界面： 1、全屏幕中(简/繁)英文显示和提示 2、全屏幕加工参数编辑 3、符合操作习惯的智能化容错输入 4、详尽的中英文用户手册 其它常用功能： 1、正向、反向、锁定加工选择 2、正极性、负反极性加工选择 3、液位及火灾报警与系统连锁 4、加工时间显示 5、两段式提升 6、提升过程关闭脉冲 7、加工进程暂停功能 8、Ｚ轴失电制动器接口 9、支持 12伏 / 24伏 机床灯 10、可调Ｚ轴“慢速段”速度
技术指标
输入电压 | 三相四线380V，50Hz | 最高加工速度 | 500mm³/min |
输入功率 | 6000VA/9000VA | 脉冲宽度 | 1－2000μs |
最大加工平均电流 | 60A/100A | 脉冲间隙 | 10－900μs |
最大加工峰值电流 | 100A/170A | 用户文档空间 | 4M |
最佳底面光洁度 | Ｒａ0.4μm | 可编程加工段 | 99steps |
最低电极损耗 | 0.1％ | 光栅尺分辨率 | 1μm/5μm |
