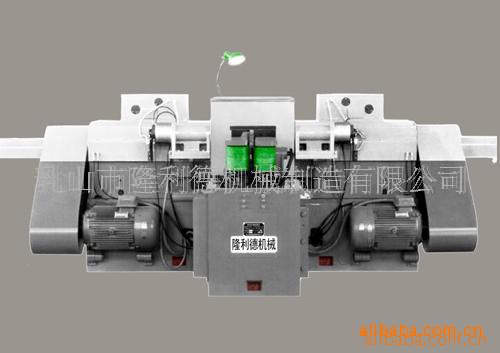

用途和性能 ◆本机床适用于直径260mm以内的阀片及中型号轴承内、外套圈的两个平行端面磨削，也可用于活塞环、活塞销、气门座、齿轮，齿套及其它圆形和异型工件磨削加工。
◆副磨头电机加变频器后，可无级调整，适用于工件两端面不等面积的等量
磨削。
◆机床通过改进后，可适用于大中型工件内外套圈的两个平行面磨削加工。
◆机床结构为卧式布局，磨头进退导轨采用交叉滚子直线导轨，刚性好、精
度高、使用寿命长、维修方便。
◆机床采用贯穿式、皮带辊轮摩擦送料方式，异形件可根据工件几何尺寸做
成链传动送料方式。实行连续磨削的工艺方法，可根据用户工件几何尺寸与
精度确定送料方式和形式，可配用自动上料提升装置。
◆磨头进退、进给，砂轮自动修整均由电气和液压控制，性能稳定。可对砂
轮进行凹凸形修正。 机床工作精度
机床型号 | 工件直径（mm） | 平行差（mm） | 厚度差（mm） | 表面粗糙度（Raμm） |
| M7675A、B
| 40-80 | 0.003 | 0.02 | 0.63 |
| 80-120 | 0.005 | 0.02 | 0.63 |
| 120-160 | 0.007 | 0.02 | 0.63 |
| 160-200 | 0.009 | 0.03 | 0.63 |
| 200-260 | 0.012 | 0.03 | 0.63 |
|
主要技术参数
项目 | 单位 | M7675A/B | 工件直径 | mm | 40-260 | 工件厚度 | mm | 15-80 | 砂轮尺寸（外径×内径×厚度） | mm | 750×50×60 | 磨头主轴转速 | r/min | 760 | 磨头移动行程 | mm | 150 | 送料速度 | m/min | 5-10 | 磨头磨削进给量 | mm | 0.005 | 电机总功率 | kw | 63 | 机床外形尺寸（长×宽×高） | mm | 4200×3500×1800 | 机床重量 | kg | 10000 |
|
