供应VMC0656e门式五轴加工中心

机床用途

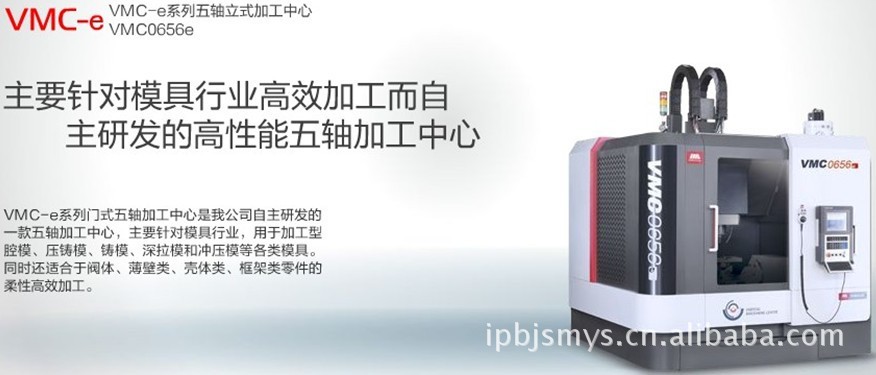

VMC0656e门式五轴加工中心是我公司自主研发的一款五轴加工中心，主要针对模具行业，用于加工型腔模、压铸模、铸模、深拉模和冲压模等各类模具。同时还适合于阀体、薄壁类、壳体类、框架类零件的柔性高效加工。本机标配为两轴工作台，还可以选配三轴，工件可以在一次装夹后自动连续完成多个平面的高速铣、镗、钻、铰、攻丝等多种加工工序，可以加工叶轮、叶片等具有复杂曲面的零件。整机采用龙门动横梁式结构，直线轴采用电机直连，具有高效率、高精度和高刚性的特点。

机床型号介绍：

V M C 0656e

V:立式

MC：加工中心，有刀库及自动换刀装置

0656：机床第一主参数，X轴和Y轴行程为600×560 mm，

e：经济型

2、机床总体布局

本机床基本结构为双轴耳摆工作台固定在床身上，滑板-横梁-主轴箱移动实现X、Y、Z三个坐标轴进给。整机采用龙门动横梁式结构，，具有良好的刚性，受力均匀、热平衡性好、精度稳定。

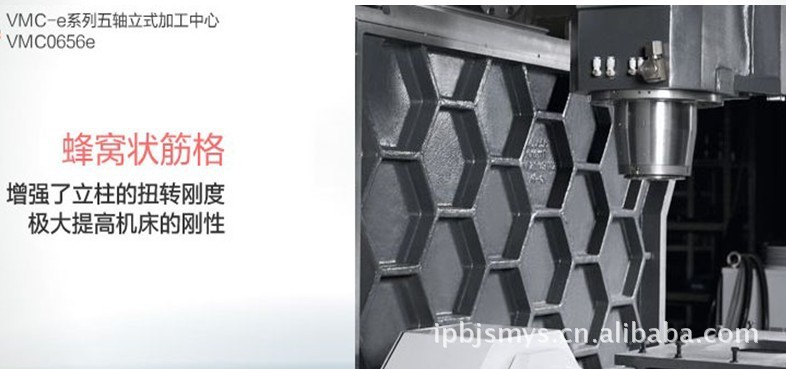

机床主要大件：床身、工作台、立柱、均为高强度铸铁和树脂砂工艺铸造，具有完善的热处理工艺过程来消除残余应力，并布置足够的加强筋板，通过有限元分析获得最佳结构，保证整机具有足够的强度、刚性和高稳定性。

3、 主轴及主轴箱

(1)主轴采用机械主轴，最大转速8000rpm。

(2) Z轴伺服电机将动力传递给滚珠丝杠，滚珠丝杠带动主轴箱在立柱上上下移动实现Z轴进给。

4、工作台

(1)机床标准型工作台为双轴耳摆旋转工作台，回转由交流伺服电机驱动，液压自动夹紧、松开，运动准确可靠。

(2)工作台A轴摆角为±115°，加工范围广，C轴连续回转，A、C轴定位精度为±5″,重复定位精度为±4″,从而实现高回转精度。

5、导轨

X、Y 、Z 三个直线坐标导轨副均为进口日本直线滚动导轨，刚性强，移动灵活轻便、无爬行。各移动部件均采用数字式交流伺服电机-滚珠丝杠拖动，X 、Y 、Z 均可获得20 m/min 的高速移动。

主要规格及技术参数
