| CNC旋盘 ANS系列 | ANS-31T | ANS-40T | |||
| 机械本体式样 | 推荐工件尺寸 | 单位 | φ200×91 | φ300×121 | |
| 主轴轴承内径 | mm | 100 | 120 | ||
| 主轴端面形状 | A2-6 | A2-8 | |||
| 主轴贯穿孔径 | mm | 56 | 67 | ||
| 主轴旋转速度 | min-¹ | Max.3500 | Max.3000 | ||
| 主轴电动机 | kw | 11/16 | 18.5/23 | ||
| 刀塔可装刀具数 | 10 | 12 | |||
| 使用刀具 | mm | 角块25 | 角块32 | ||
| 卡盘尺寸 | inch | 8 | 10 | ||
| NC装置 | FANUC210i-TB | ||||
| 滑轨移动量 | X轴 | mm | 225 | 265 | |
| Z轴 | mm | 465 | 445 | ||
| 快进速度 | X轴 | 24 | 24 | ||
| Z轴 | m/min | 24 | 24 | ||
| 轴送进设定单位 | X轴 | mm | 0.001 | ||
| Z轴 | mm | 0.001 | |||
| 轴送进用电动机 | X轴 | kw | 3.0 | 3.0 | |
| Z轴 | kw | 3.0 | 4.0 | ||
| 机器式样 | 型式 | mm×mm | L292-H | L290-B1 | |
| 最大搬送质量 | mm | 5+5 | 10+10 | ||
| 机械手控制器 | MAX SP1 | MAX SP1 | |||
| 机械大小 | 所要床面大小 | mm×mm | 1750×1906 | 1850×2106 | |
| 机械高度 | mm | 2260 | 2420 | ||
| 机械质量 | kg | 3500 | 4000 | ||
| 最大加工长度 | mm | 300 | |||

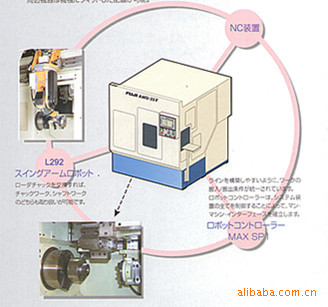

采取模块化-机器系统
高速.精密タレット
机器传动系统
液晶式操作盘
