| 机型 | LT-350 | LT-400 | LT-520 |
| 行程 | |||
| X轴行程 mm | 140 | 180 | 220 |
| Z轴行程 mm | 350 | 530 | 710 |

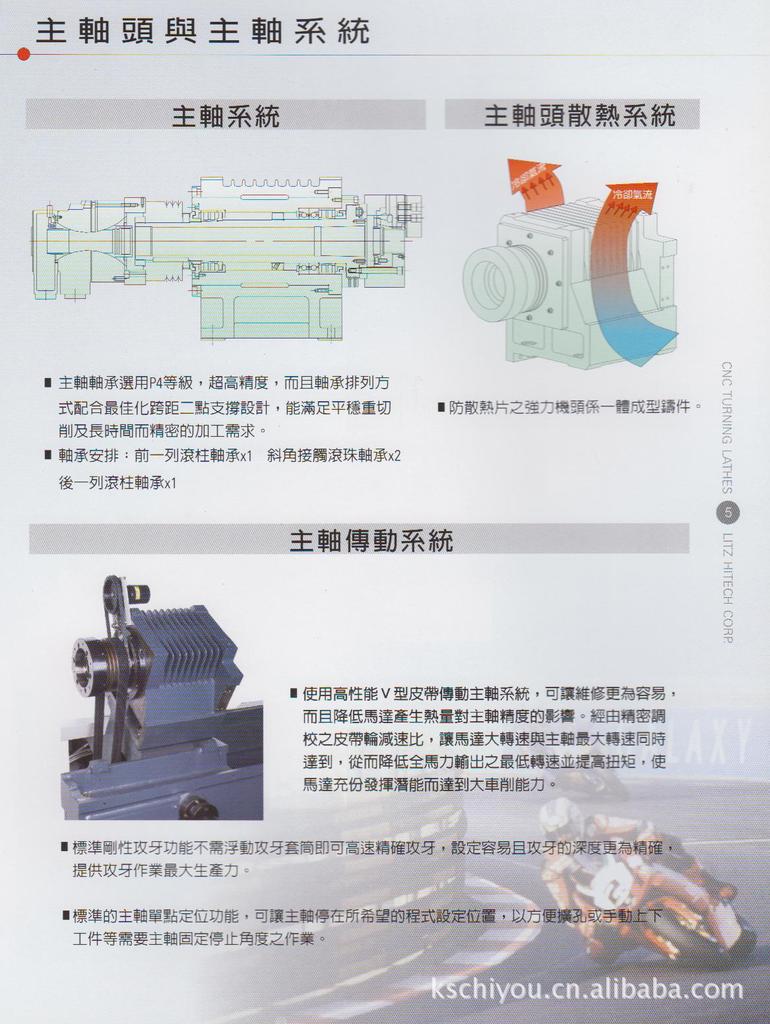

| 主轴 | |||
| 主轴转速 rpm | 40-6000 | 30-4000 | 30-3500 |
| 主轴鼻端 | A2-5 | A2-6 | A2-8 |
| 前端轴承内径 mm | 80 | 100 | 130 |
| 主轴孔径 mm | 56 | 63 | 88 |
| 加工能力 | |||
| 床面上旋径 mm | 350 | 400 | 520 |
| 往复台上旋径mm | 280 | 320 | 400 |
| 两心间距离mm | 455 | 645 | 845 |
| 标准加工径mm | 190 | 216 | 287 |
| 最大加工径mm | 240 | 320 | 400 |
| 最大加工长度mm | 350 | 530 | 710 |
| 轴孔径 mm | 45 | 52 | 78 |
| 刀塔加工能力 | |||

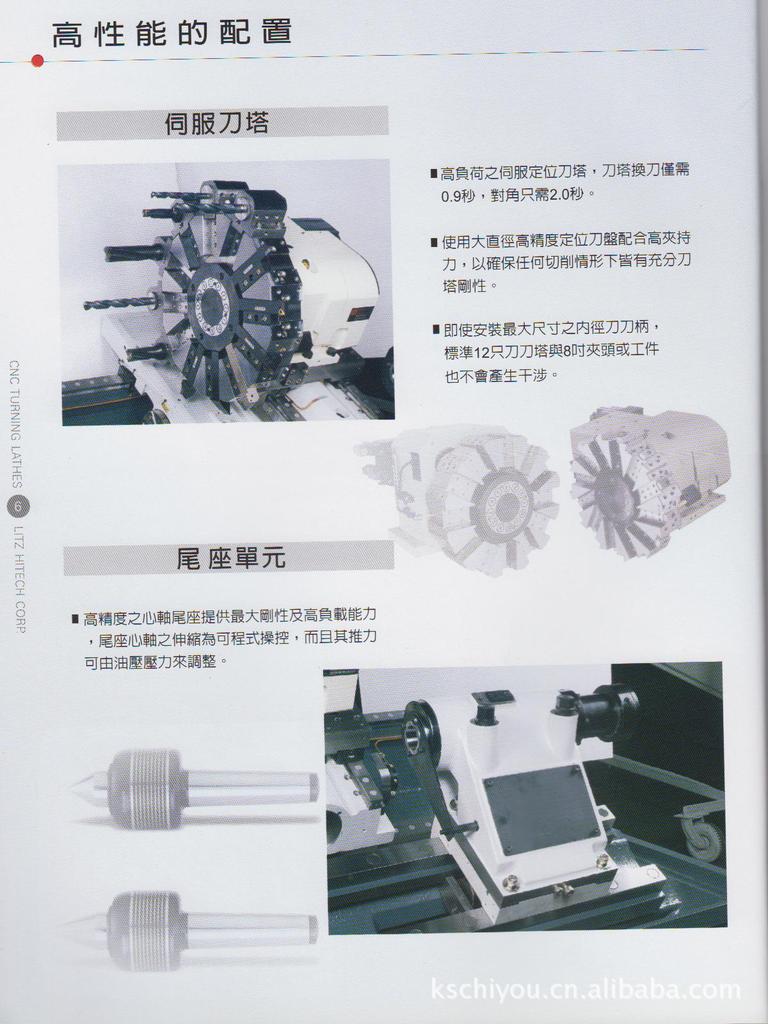

| 刀塔型式 | 12-STATION | 12-STATION | 12-STATION |
| 外径刀尺寸mm | 20 | 25 | 25 |
| 内径刀最大径mm | 32 | 40 | 50 |
| 尾座 | |||
| 尾座移动量mm | 290 | 435 | 580 |
| 尾座心轴行程mm | 100 | 100 | 150 |
| 尾座心轴斜度 | MT4 | MT5 | MT5 |
| 尾座心轴直径mm | 75 | 90 | 110 |
| 移动速度 | |||
| X轴快速位移速度M/min | 24 | 20 | 20 |
| Z轴快速位移速度M/min | 30 | 24 | 20 |
| 马达 | |||

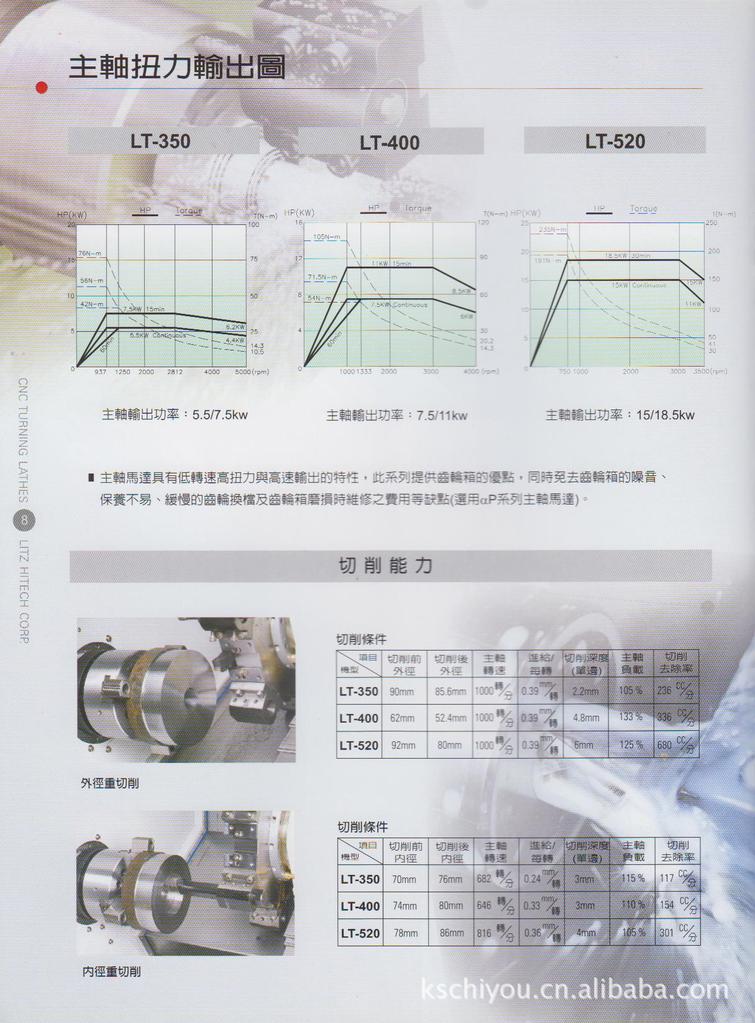

| 主轴马达 kw | 5.5/7.5 | 7.5/11 | 15/18.5 |
| X轴伺服马达 kw | 1.2 | 1.2 | 1.2 |
| Z轴伺服马达 kw | 1.8 | 2.5 | 2.5 |
| 伺服刀塔马达 kw | 0.75 | 1.2 | 1.2 |
| 控制器 | |||
| FANUC | 0iMATE-TC | 0iMATE-TC | 0i-TC |
| 其他项目 | |||
| 总电源用量 KVA | 15 | 15 | 25 |
| 切削液容量 L | 160 | 200 | 230 |
| 机械尺寸 | |||
| 机器重量 kg | 3500 | 4300 | 5000 |
| 机器长度 mm | 1885 | 2250 | 2850 |
| 机器高度 mm | 1720 | 1770 | 1895 |
| 机械宽度mm | 1600 | 1670 | 1800 |

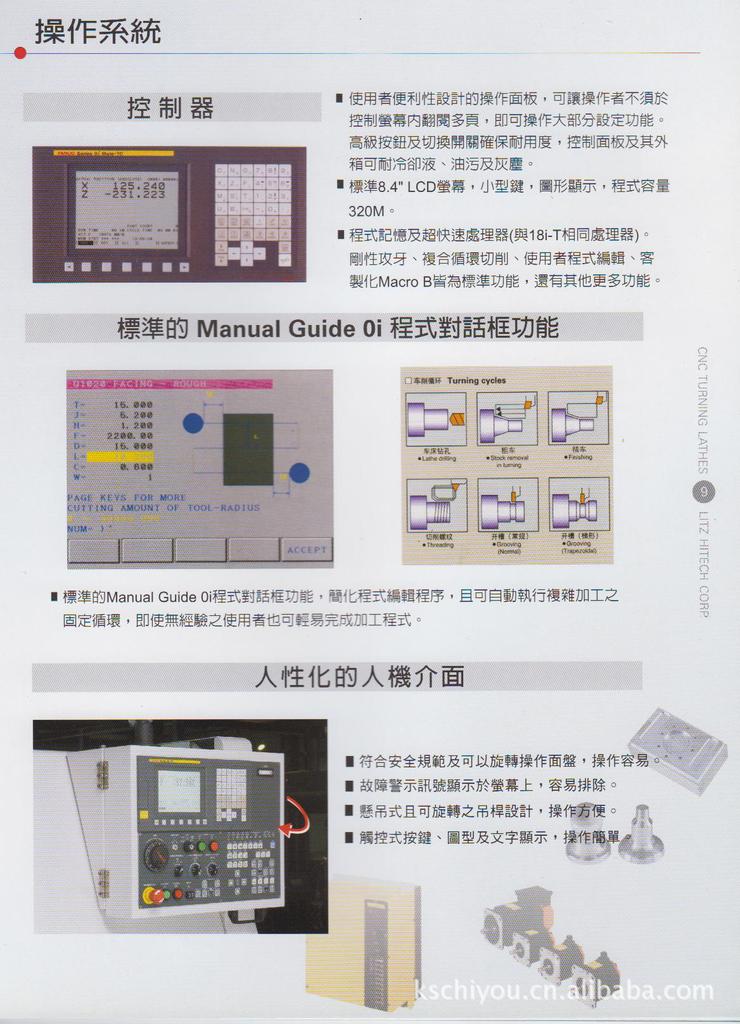

| FANUC控制功能 | |||
| PMC | SA1:5u sec/step | SA1:5u sec/step | SA1:5u sec/step |
| 显示器 | 8.4"彩色LCD | 8.4"彩色LCD | 8.4"彩色LCD |
| 图形显示 | 标准功能 | 标准功能 | 标准功能 |
| 全按键 | 44键(小) | 44键(小) | 44键(小) |
| 最大程式容量 | 320M | 320M | 320M |
| 最大程式个数 | 200 | 200 | 200 |
| 刀具补正组数 | 64 | 64 | 64 |
| 伺服HRV控制 | HRC2(3) | HRC2(3) | HRC2(3) |
| 对话程式 | Marnual Guide 0i | Marnual Guide 0i | Marnual Guide 0i |
| 伺服马达 | βiS | βiS | βiS |
| 主轴马达 | βi | βi | βi |
| 运转时间&工件计数器 | 标准功能 | 标准功能 | 标准功能 |
| 自动断电功能 | 标准功能 | 标准功能 | 标准功能 |
| 客制化Macro B | 标准功能 | 标准功能 | 标准功能 |
| RS-232通讯埠 | 标准功能 | 标准功能 | 标准功能 |
| 记忆卡输出入 | 标准功能 | 标准功能 | 标准功能 |
