3MK203数控轴承内圆磨床
一、用途：用于磨削轴承内径，也可用于圆锥、圆柱滚子轴承外圈滚道的磨削
二、加工范围：工件内径：Φ10～30mm
工件宽度：8～40 mm
床头回转角度：0～30°
三、机床结构及配置
序 号 | 项 目 | 设 备 配 置 |
1-1 移动方式 | 进给方式 | 伺服电机+弹性联轴器+滚珠丝杠，导轨为十字交叉滚子导轨 |
磨架移动 | 往复油缸+偏心轴振荡机构 | |
1-2 工件轴 | 润滑方式 | 油脂润滑 |
工件轴转速 | 20～1000rpm无级变频调速 | |
1-3 砂轮轴 | 电主轴 | 5SD60B 6KW油雾润滑（选配） |
变频器 | 无锡中远 | |
1-4 无心夹具 | 上磁线圈 | 磁力可调 |
夹持方式 | 支外圆磨内孔 | |
1-5修整器 | 修整方式 | 单点倒抬式修整器 |
1-6测量 | 测量方式 | 无锡冠龙仪表 |
1-7上下料 | 上下料机构 | 推料机构 |
1-8液压系统 | 液压 | 国产叠加阀式独立液压站，液压原件安装在液压箱上 |

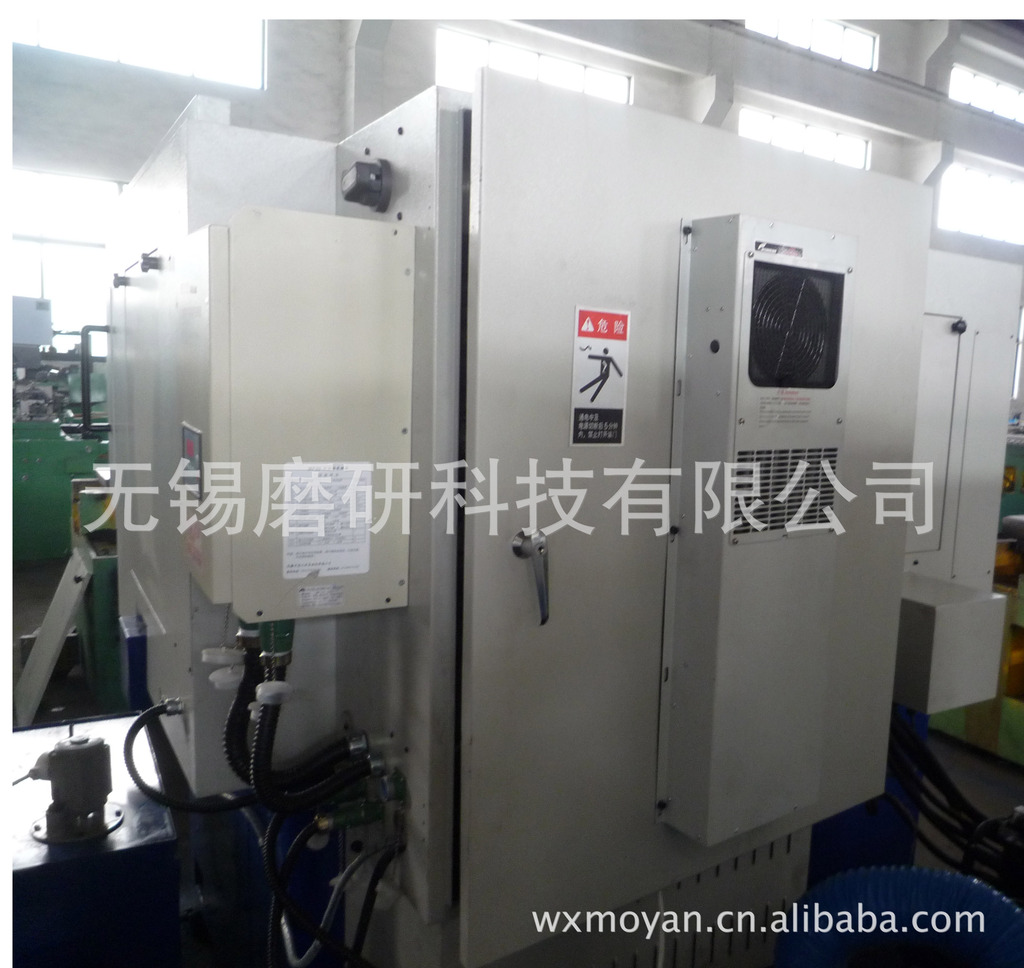

1-9 大罩壳 | 大罩壳 | 全封闭罩壳，背包式电箱，颜色上白下蓝 |
1-10冷却 | 冷却系统 | 大流量水泵，磁性分离器 |
1-11 电器控制 | 控制系统 | 三菱PLC FX系列 |
显示屏 | 三菱GT11505.7型触摸屏 | |
工件变频器 | 深圳汇川 | |
接近开关 | 国产 | |
交流伺服 | 三菱：工件进给 | |
接触器、按钮等 | 按本厂标准 | |
电源及总功率 | AC380V，50HZ，3相，12KW | |
1-12 外形尺寸重量 | 外形尺寸 | 1830×1700×1700mm， |
重量 | 约3000kg |
四、工作精度：
检验项目 | 精度符号 | 精度要求 |
尺寸离散度 | 5µm | |
圆度偏差 | ΔCir | 1.2µm |
粗糙度 | Ra | 0.4µm |
外观无烧伤、裂纹 | ||
