数控车床SC-40G_数控之家

产品型号：SC-40 数控车床

产品规格：φ430×500

数控车床SC-40G

主要技术参数

项目			单位	SC-40H（硬轨）	SC-40G（线轨）
加工范围	床身上最大回转直径		mm	φ430
	拖板上最大回转直径		mm	φ280	φ260
	最大车削直径		mm	φ360
	最大工件长度		mm	500
	最大车削长度		mm	465
主轴	主轴最高转速	变频主轴	r/min	3000
		伺服主轴	r/min	4000(选项)
	主电机功率		kw	7．5
	主轴端部形式		ISO	A2-6
	主轴通孔直径		mm	φ62
进给	刀台最大行程	X轴	mm	225	200
		Z轴	mm	540
	最大快移速度	X轴	m/min	18
		Z轴	m/min	18
刀架	刀架工位数			8
	相邻刀位转位时间		S	0.35
	最远刀位转位时间		S	1.4
	方刀柄尺寸		mm	25×25
	圆刀柄尺寸		mm	φ32
尾座	尾座套筒行程		mm	90
	尾座套筒直径		mm	φ75
	尾座套筒锥孔		ISO	MT4
冷却	冷却泵功率		w	90
	冷却泵流量		L/min	25
机床外形尺寸(长×宽×高)			mm	2780×1380×1850
机床净重			kg	2500
精度	精车外圆精度			IT6
	精车零件表面粗糙度		um	Ra 0.4～1.6
	精车零件圆度		mm	0.003
	定位精度		mm	X：0.016 Z：0.020
	重复定位精度		mm	X：0.007 Z：0.008

基本配置：

●广数GSK980TD数控系统，伺服驱动；
●精密滚珠丝杠副；
●自动集中润滑系统；
●主轴变频无级调速；
●8寸手动三爪卡盘；
●四工位电动刀架；
●右开门半封闭防护罩；
●冷却系统；
●手动尾座。

可选配置：

●广数GSK928TE、KND K1Ti、K100T、西门子801/802、FANUC 0i Mate
●液压动力卡盘（实心或通孔）
●气动弹簧夹头
●左开门半封闭防护罩
●液压尾座

机床主要用途

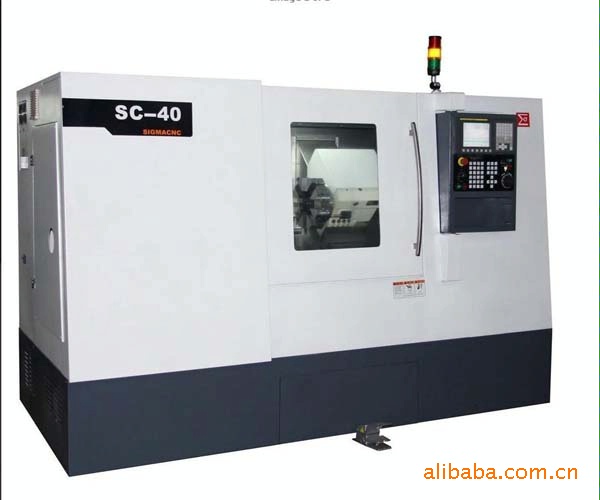

SC-40数控车床是本公司自主开发的一款高精度、高性能普及型数控车床。机床动态性能好、运动精度控制准确、加工精度稳定且一致性好。可两座标(纵向Z,横向X)连续控制,用于加工各种短轴类及盘类零件,能自动完成内外圆表面、圆锥面、圆弧面、端面等回转表面的加工以及车削螺纹等功能，适用于仪器仪表、电子工程、医疗器械、航空航天、汽车零件、纺织等行业的各种高精度、复杂的中、小型回转体零件的大批量高效率加工。

主要性能及特点：

　高刚性----45°斜置式床身导轨结构，优质的铸铁材料，确保整机的高刚性要求。
　高精密---高精度直线导轨、高精密预拉伸滚珠丝杠、高精度高刚性主轴轴承……这一切都保证了加工时的高精度要求。
高效率---高的主轴转速、快速的移动速度、极短的刀架转位时间……这一切都充分体现了现代机床的高生产率特点。
高可靠---高性能数控系统、精确的润滑系统……这一切都保证了机床可靠运行、使用寿命长。
先进----模块化结构设计、先进三维CAD设计软件设计及分析。
安全----全封闭防护严防三漏、双层安全玻璃窗、操作安全舒适。

质量认证：

数控车床SC-40G
