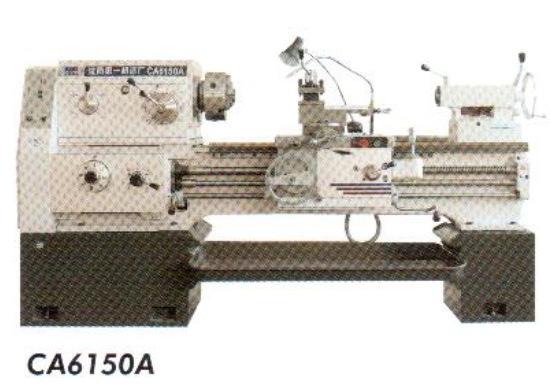

| CA-A系列卧式车床主要技术参数 | |||||||||
| 项目 | 单位 | C6140A | CA6140A | CA6150A | CA6250A | CA6161A | CA6261A | ||
| 车身上最大工件回转直径 | mm | 400 | 500 | 610 | |||||
| 刀架上最大工件回转直径 | mm | 210 | 300 | 370 | |||||
| 马鞍内回转直径×有小宽度 | mm | — | 630×210 | — | 720×210 | — | 830×210 | ||
| 最大工件长度/最大车削长度 | mm | 750/650、 1000/900、 1500/1400、 2000/1900 | |||||||
| 床身宽度、硬度 | mm | 400、Rc52 | |||||||
| 刀杆截面尺寸 | mm | 25×25 | |||||||
| 主轴 | 主轴转换范围（极数） | 正转 | r/min | 11-1600（24） | |||||
| 反转 | r/min | 14-1580（12） | |||||||
| 主轴内孔及主轴头型式 | mm | 52 A6 | |||||||
| 前主轴孔锥度 | 莫氏圆锥6号 | ||||||||
| 进给 | 主轴每转纵向进给（64）种 | 标准 | mm/r | 0.08-1.59 | |||||
| 小进给 | mm/r | 0.028-0.054 | |||||||
| 加大进给 | mm/r | 1.71-6.33 | |||||||
| 主轴每转横向进给（64）种 | 标准 | mm/r | 0.04-0.79 | ||||||
| 小进给 | mm/r | 0.014-0.027 | |||||||
| 加大进给 | mm/r | 0.86-3.16 | |||||||
| 刀架 | 刀架横向行程 | mm | 320 | 420 | |||||
| 小刀架移动行程 | mm | 140 | |||||||
| 刀架转盘回转角度 | 。 | ±90 | |||||||
| 刀架快移速度 | 纵向 | m/min | 4 | ||||||
| 横向 | m/min | 2 | |||||||
| 车尾 | 车尾主轴最大行程 | mm | 150 | ||||||
| 车尾主轴最大直径 | mm | 75 | |||||||
| 车尾主轴孔锥度 | 莫氏圆锥5号 | ||||||||
| 加工螺文范围 | 公制例外范围 | mm | 1-192 | ||||||
| 英制螺纹范围 | t.p.i | 2月24日 | |||||||
| 模数螺纹范围 | mm | 0.25-48 | |||||||
| 径节螺纹范围 | D.P | 1-96 | |||||||
| 主电机功率 | kw | 7.5 | |||||||
| 机床净重 | 750mm | kg | 1990 | 2060 | 2180 | ||||
| 1000mm | kg | 2070 | 2140 | 2260 | |||||
| 1500mm | kg | 2220 | 2290 | 2437 | |||||
| 2000mm | kg | 2570 | 2640 | 2787 | |||||
| 750mm | kg | 2417×1000×1267 | 2418×1037×1312 | 2417×1130×1367 | |||||
| 机床外形尺寸 （长×宽×高） | 1000mm | mm | 2668×1000×1267 | 2668×1037×1312 | 2668×1130×1367 | ||||
| 1500mm | mm | 3168×1000×1267 | 3168×1037×1312 | 3168×1130×1367 | |||||
| 2000mm | mm | 3668×1000×1267 | 3668×1037×1312 | 3668×1130×1367 | |||||
| B，C系列卧式车床主要技术参数 | ||||||||||
| 项目 | CA6140B | CA6240B | CA6150B | CA6250B | CA6161B | CA6261B | CA6266B | |||
| CA6150C | CA6250C | CA6161C | CA6261C | CA6266C | ||||||
| 车身上最大工件回转直径 | mm | 400 | 500 | 610 | 660 | |||||
| 刀架上最大工件回转直径 | mm | 210 | 300 | 370 | 400 | |||||
| 马鞍内回转直径×有小宽度 | mm | — | 630×210 | — | 720×210 | — | 830×210 | 870×210 | ||
| 最大工件长度/最大车削长度 | mm | 750/650、 1000/900、 1500/1400、 2000/1900、 3000/2900 | ||||||||
| 床身宽度、硬度 | mm | 400、Rc52 | ||||||||
| 刀杆截面尺寸 | mm | 25×25 | ||||||||
| 主轴 | 主轴转换范围（极数） | B系列 | r/min | 10-1400（24） | ||||||
| C系列 | r/min | 14-1250（24） | ||||||||
| 主轴内孔及主轴头型式 | B系列 | mm | 80 D8 | |||||||
| C系列 | mm | 104 D11 | ||||||||
| 前主轴孔锥度 | B系列 | Φ90（1:20） | ||||||||
| C系列 | Φ120（1:20） | |||||||||
| 进给 | 主轴每转纵向进给（64）种 | 标准 | mm/r | 0.11-1.6 | ||||||
| 小进给 | mm/r | 0.028-0.11 | ||||||||
| 加大进给 | mm/r | 1.6-6.4 | ||||||||
| 主轴每转横向进给（64）种 | 标准 | mm/r | 0.05-0.8 | |||||||
| 小进给 | mm/r | 0.014-0.05 | ||||||||
| 加大进给 | mm/r | 0.88-3.2 | ||||||||
| 刀架 | 刀架横向行程 | mm | 320 | 420 | ||||||
| 小刀架移动行程 | mm | 140 | ||||||||
| 刀架转盘回转角度 | 。 | ±90 | ||||||||
| 刀架快移速度 | 纵向 | m/min | 4 | |||||||
| 横向 | m/min | 2 | ||||||||
| 车尾 | 车尾主轴最大行程 | mm | 150 | |||||||
| 车尾主轴最大直径 | mm | 75 | ||||||||
| 车尾主轴孔锥度 | 莫氏圆锥5号 | |||||||||
| 加工螺文范围 | 公制例外范围 | mm | 1-92 | |||||||
| 英制螺纹范围 | t.p.i | |||||||||
| 模数螺纹范围 | mm | 0.25-48 | ||||||||
| 径节螺纹范围 | D.P | |||||||||
| 主电机功率 | kw | 7.5 | ||||||||
| 机床净重 | 750mm | kg | 2000 | 2000 | 2070 | 2070 | 2130 | 2180 | 2235 | |
| 1000mm | kg | 2080 | 2080 | 2150 | 2150 | 2210 | 2260 | 2310 | ||
| 1500mm | kg | 2230 | 2230 | 2300 | 2300 | 2350 | 2437 | 2492 | ||
| 2000mm | kg | 2580 | 2580 | 2650 | 2650 | 2700 | 2787 | 2742 | ||
| 3000mm | kg | 3200 | 3287 | 3542 | ||||||
| 机床外形尺寸 （长×宽×高） | 750mm | 2418×1000×1267 | 2418×1037×1312 | 2418×1130×1367 | 2418×1130×1392 | |||||
| 1000mm | mm | 2668×1000×1267 | 2668×1037×1312 | 2668×1130×1367 | 2668×1130×1392 | |||||
| 1500mm | mm | 3168×1000×1267 | 3168×1037×1312 | 3168×1130×1367 | 3168×1130×1392 | |||||
| 2000mm | mm | 3668×1000×1267 | 3668×1037×1312 | 3668×1130×1367 | 3668×1130×1392 | |||||
| 3000mm | mm | 4668×1130×1367 | 4668×1130×1392 | |||||||
