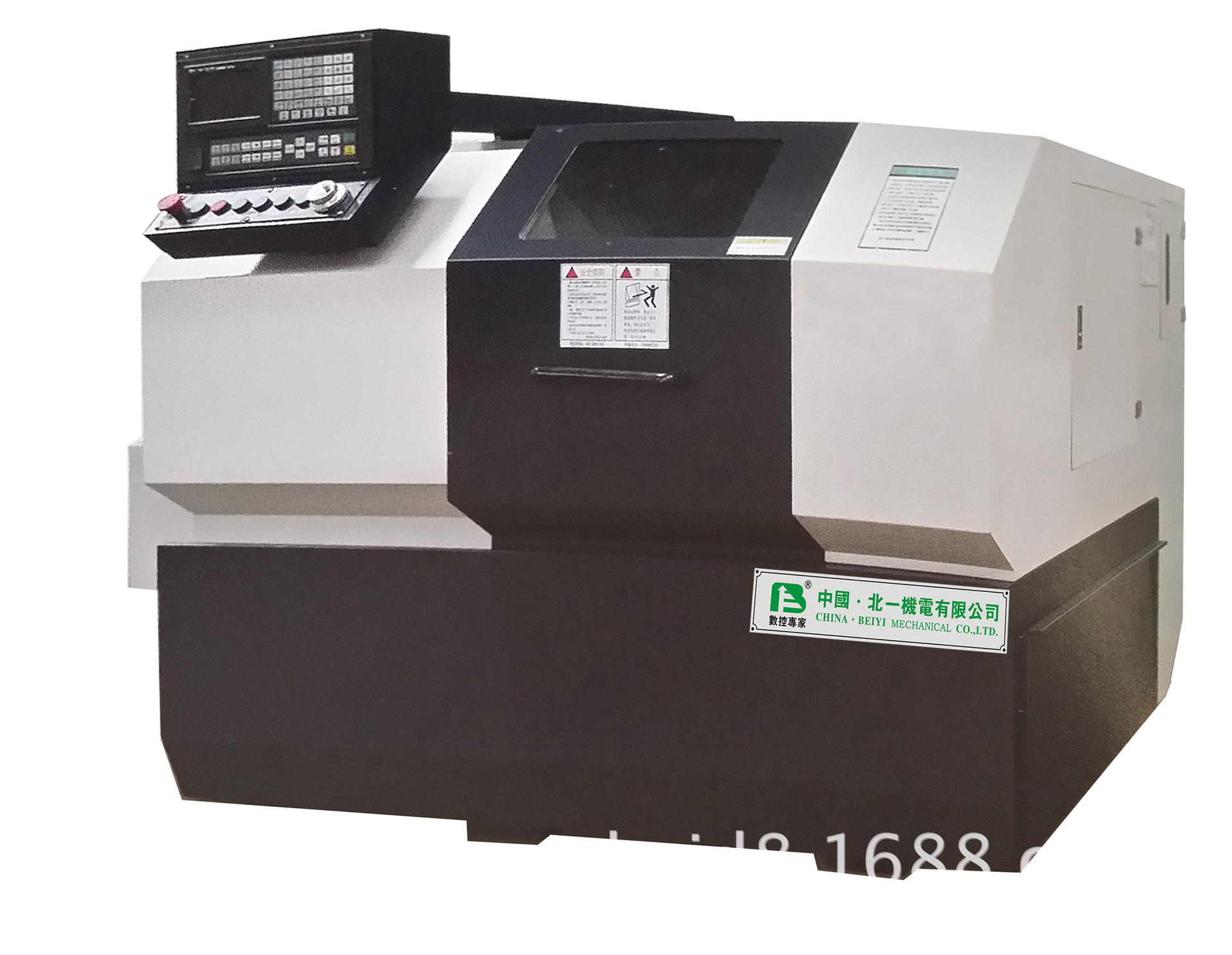

卧式平床身线轨数控车床
Inclined Bed Turning Center With linear Motions
* 技术参数
技术参数 | CNC25L | CNC30L | CNC4525 | CNC4532 | CNC4545 | |||
价格 | - | - | - | - | - | |||
系统 | GSK980TD2 | GSK980TD2 | Siemens 802D | Siemens 802D | Siemens 802D | |||
床身斜度 | 平 | 平 | 45 | 45 | 45 | |||
最大切削长度 | 190mm | 250mm | 400mm | 580mm | 1000mm | |||
最大切削直径(轴类) | Φ110mm | Φ180mm | Φ250mm | Φ320mm | Φ450mm | |||
最大切削直径(盘类) | Φ380mm | Φ450mm | Φ280mm | Φ390mm | Φ500mm | |||
头架/主轴 | ||||||||
卡盘规格 | A2-4 | A2-5 | A2-6 | A2-8 | A2-8 | |||
主轴电机功率 | 3KW | 3KW | 5.5(7.5KW) | 7.5KW | 11KW | |||
所使用主轴 | 伊贝格 | |||||||
主轴转速(最高) | 50-3500rpm | 50-3000rpm | 4500rpm | 2000rpm | 2000rpm | |||
主轴孔直径 | Φ47mm | Φ47mm | Φ50mm | Φ82mm | Φ82mm | |||
主轴孔通过棒料直径 | Φ33mm | Φ33mm | Φ40mm | Φ72mm | Φ72mm | |||
快移速度 | 18m/min | 18 m/min | 18 m/min | 18 m/min | 18 m/min | |||
X轴及Z轴 XZ/ travel | ||||||||
X轴可编程行程 | 380mm | 260mm | 150mm | 200mm | 320mm | |||
Z轴可编程行程 | 230mm | 300mm | 400mm | 580mm | 1000mm | |||
X/Z进给电机 | AC1.0KW | AC1.0KW | AC1.5KW | AC2.2KW | AC3.7KW | |||
刀塔 | ||||||||

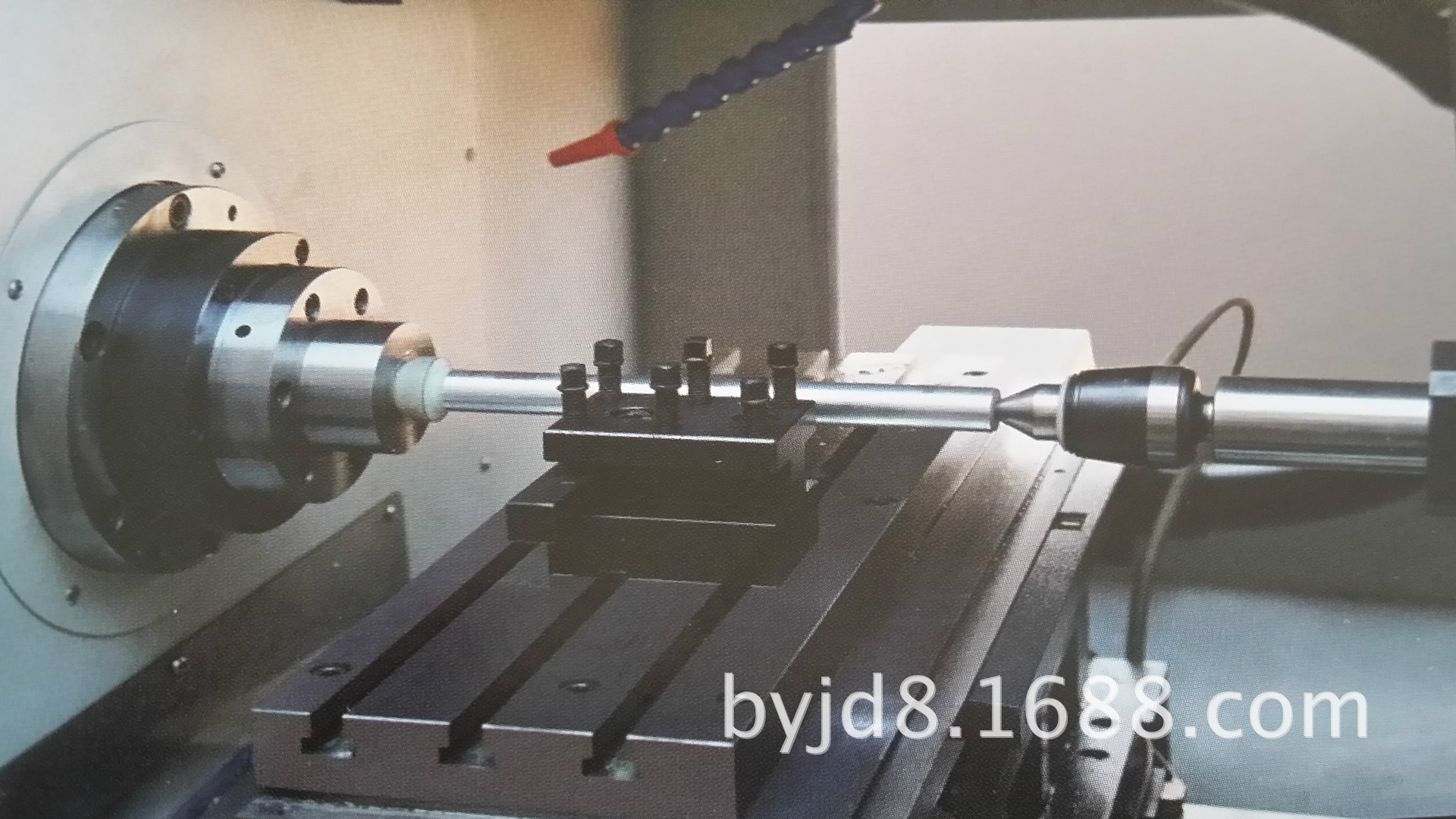

刀位 | 排刀 Collect kit | 排刀 | 8位 | 10位 | 10位 | |||
旋向 | 双向 | |||||||
标准刀柄尺寸 | 20*20mm | 20*20mm | 20*20mm | 25*25mm | 25*25mm | |||
最大（标准）镗杆 | Φ25mm | Φ25mm | Φ32mm | Φ40mm | Φ40mm | |||
换刀时间（刀到刀） | —— | 0.35秒 | 0.3秒 | 0.3秒 | ||||
尾架 | ||||||||
套筒直径 | —— | Φ65mm | Φ100mm | Φ100mm | ||||
尾座套筒行程 | —— | 80mm | 120mm | 120mm | ||||
尾架最大行程 | —— | 500mm | 580mm | 1000mm | ||||
尾座套筒锥孔 | —— | 莫氏4# MT4 | 莫氏5# MT5 | |||||
精度 | ||||||||
定位精度 | 0.008 | 0.008 | 0.01 | 0.01 | 0.01 | |||
重复定位精度 | 0.006 | 0.006 | 0.008 | 0.008 | 0.008 | |||
外形尺寸（长*宽*高） | 1.8*1.2*1.6m | 1.8*1.4*1.6m | 2.32*1.0*1.53m | 2.58*1.04*1.64m | 3.17*1.18*1.7m | |||
机床重量 | 1500kg | 1600kg | 3200kg | 3500kg | 4800kg | |||
*主要配置
Features
*树脂沙铸件 cast-iron, torque-tube construction

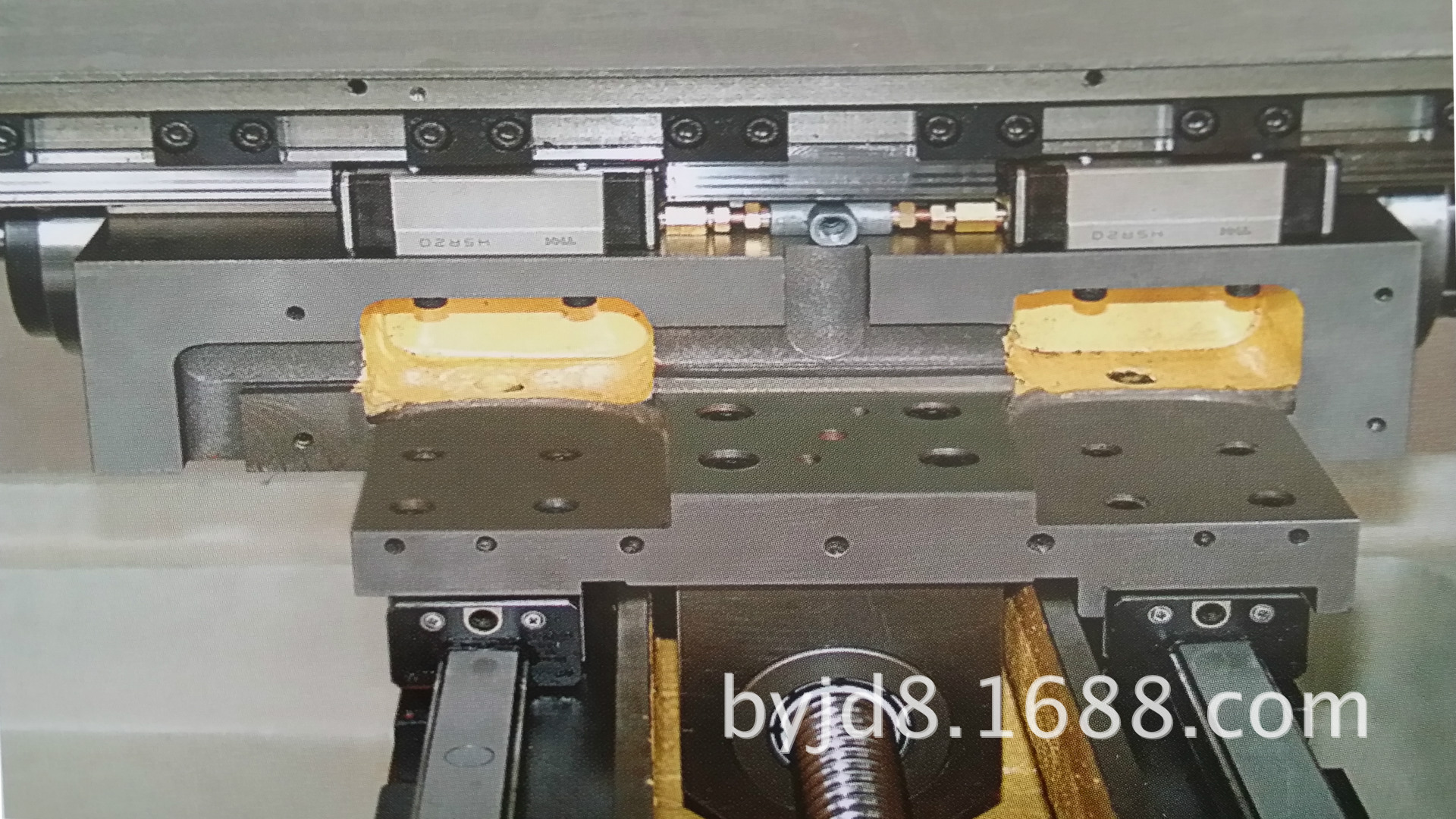

*滚珠丝杆 high-quality preloaded ball screws台湾上银
*直线导轨linear guideways 台湾上银
*电动润滑系统autom. Central lubrication 台湾产或国产
